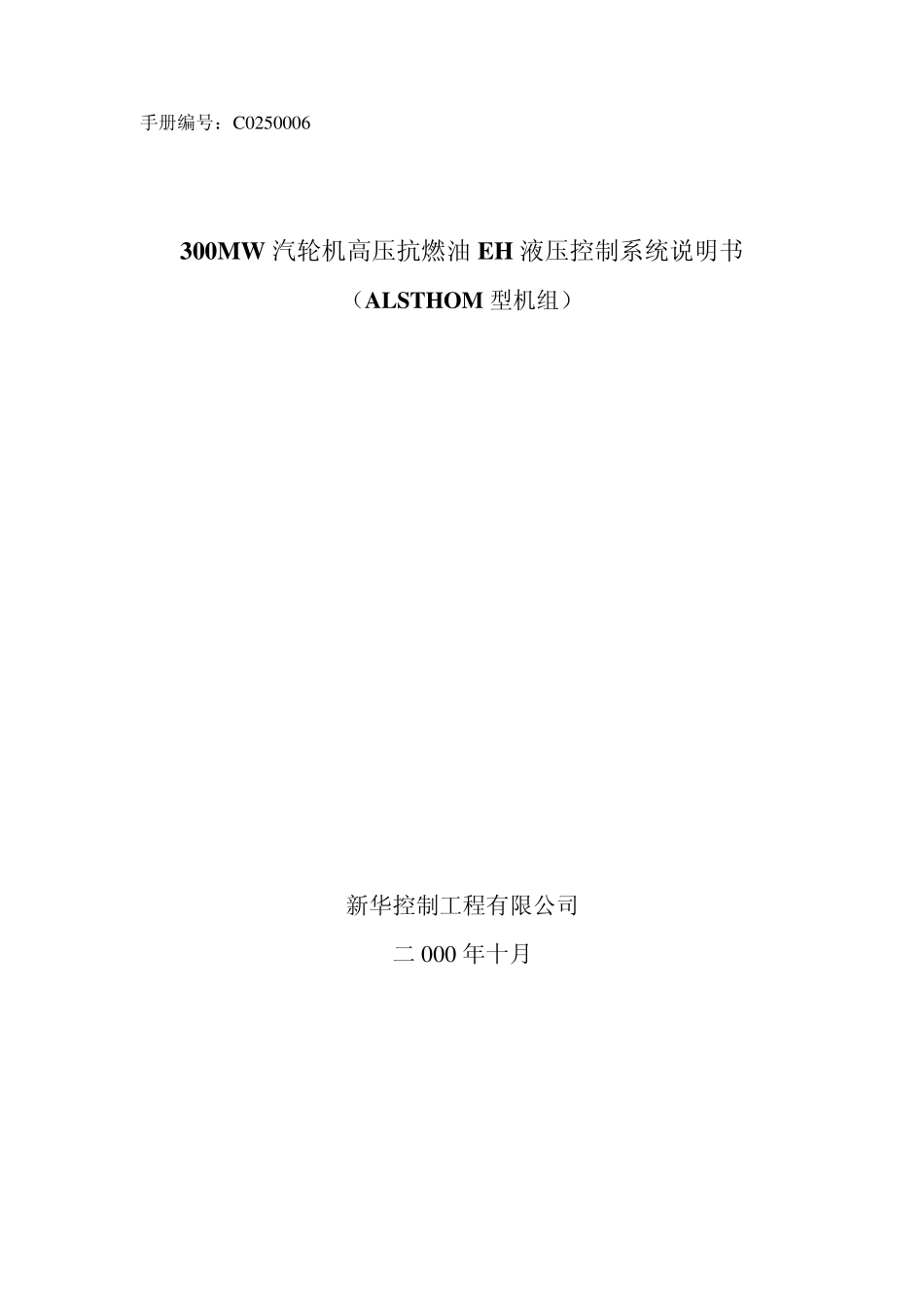

手册编号：C 0250006 300MW 汽轮机高压抗燃油EH 液压控制系统说明书 （ALSTHOM 型机组） 新华控制工程有限公司 二 000 年十月 1 目 录 1． 前 言 2． 供油系统 2．1 供油装置 2．2 抗燃油与再生装置 2．3 自循环滤油系统 2．4 自循环冷却系统 2．5 油管路系统 3． 执行机构 3．1 高压调节阀执行机构和再热调节阀执行机构 3．2 高压主汽阀执行机构和再热主汽阀执行机构 4． 危急遮断系统 4．1 四只电磁阀 20/AST 4．2 二只电磁阀 20/OPC 4．3 危急遮断控制块 4．4 二个单向阀 4．5 隔膜阀 5． 附图 2 1． 前 言 EH 系统包括供油系统、执行机构和危急遮断系统，供油系统的功能是提供高压抗燃油，并由它来驱动执行机构，执行机构响应从 DEH 送来的电指令信号，以调节汽轮机各蒸汽阀开度。危急遮断系统是由汽轮机的遮断参数所控制，当这些参数超过其运行限制值时，该系统就关闭全部汽轮机蒸汽进汽阀门，或只关闭调节汽阀。 2． 供油系统（参见图 CCC2. 500.153） EH 供油系统由供油装置、抗燃油再生装置及油管路系统组成。 2．1 供油装置（见图 1） 供油装置的主要功能是提供控制部分所需要的液压油及压力，同时保持液压油的正常理化特性和运行特性。它由油箱、油泵、控制块、滤油器、磁性过滤器、溢流阀、蓄能器、冷油器、EH 端子箱和一些对油压、油温、油位的报警、指示和控制的标准设备以及一套自循环滤油系统和自循环冷却系统所组成。 供油装置的电源要求：两台主油泵为 30KW、380VAC、50HZ、三相 一台滤油泵为 1KW、380VAC、50HZ、三相 一台冷却油泵为 2KW、380VAC、50HZ、三相 一组电加热器为 5KW、220VAC、50HZ、单相 2.1.1 工作原理 由交流马达驱动高压变量柱塞泵，通过油泵吸入滤网将油箱中的抗燃油吸入，从油泵出口的油经过压力滤油器通过单向阀流入高压蓄能器和与该蓄能器联接的高压油母管，将高压抗燃油送到各执行机构和危急遮断系统。 泵输出压力可在0～21MPa之间任意设置。本系统允许正常工作压力设置在12.0～15.0MPa。 油泵启动后，油泵以全流量约85 l/min向系统供油，同时也给蓄能器充油，当油压到达系统的整定压力 14MPa 时 ，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油流量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，泵会自动改变输出流量，维护系统油压...
