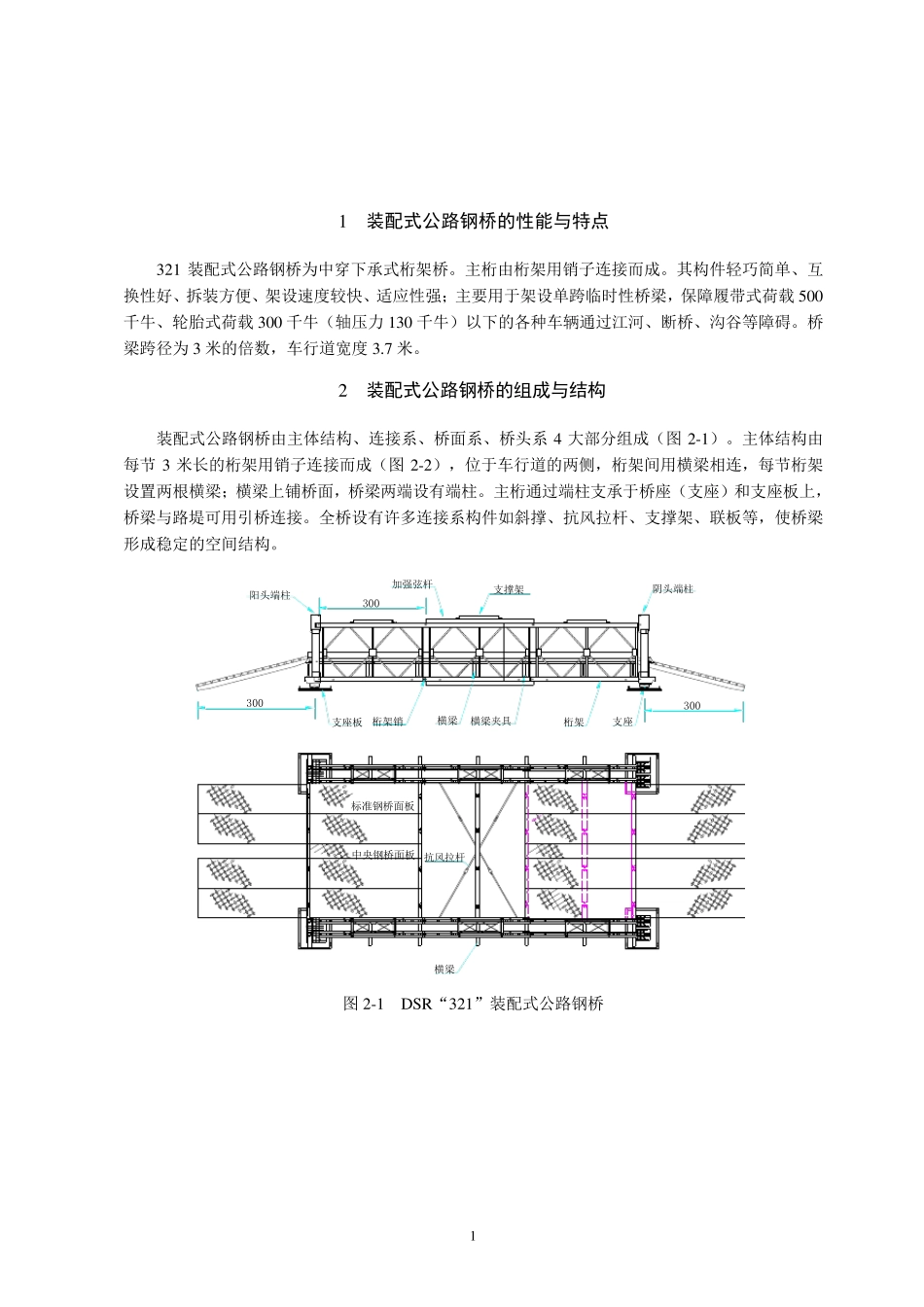

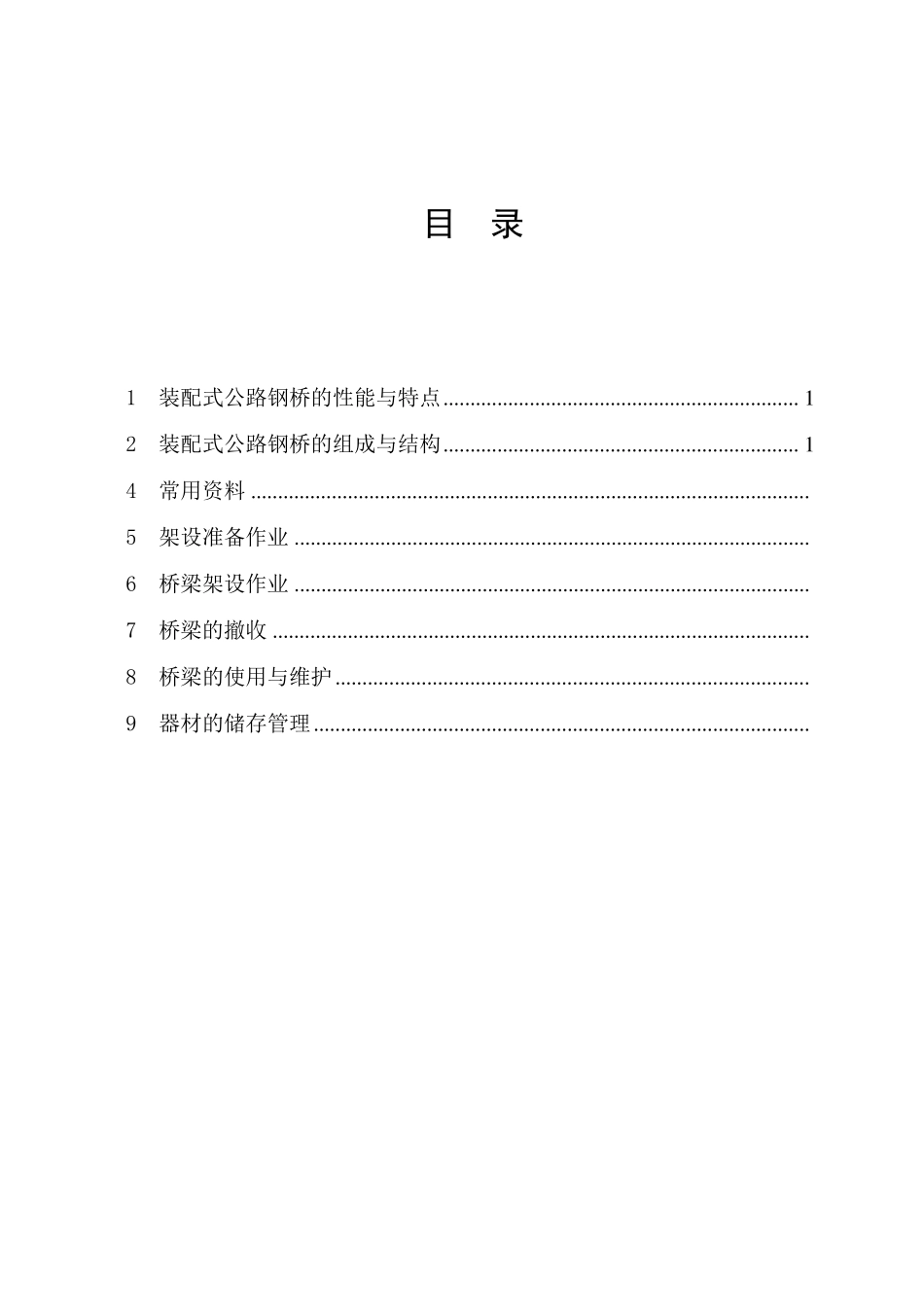

3 2 1 装配式公路钢桥说明 目 录 1 装配式公路钢桥的性能与特点 .................................................................. 1 2 装配式公路钢桥的组成与结构 .................................................................. 1 4 常用资料 ........................................................................................................ 5 架设准备作业 ................................................................................................ 6 桥梁架设作业 ................................................................................................ 7 桥梁的撤收 .................................................................................................... 8 桥梁的使用与维护 ........................................................................................ 9 器材的储存管理 ............................................................................................ 1 1 装配式公路钢桥的性能与特点 321 装 配 式 公 路 钢 桥 为 中 穿 下 承 式 桁 架 桥 。 主 桁 由 桁 架 用 销 子 连 接 而 成 。 其 构 件 轻 巧 简 单 、 互换 性 好 、 拆 装 方 便 、 架 设 速 度 较 快 、 适 应 性 强 ； 主 要 用 于 架 设 单 跨 临 时 性 桥 梁 ， 保 障 履 带 式 荷 载 500千 牛 、 轮 胎 式 荷 载 300 千 牛 （ 轴 压 力 130 千 牛 ） 以 下 的 各 种 车 辆 通 过 江 河 、 断 桥 、 沟 谷 等 障 碍 。 桥梁 跨 径 为 3 米 的 倍 数 ， 车 行 道 宽 度 3.7 米 。 2 装配式公路钢桥的组成与结构 装 配 式 公 路 钢 桥 由 主 体 结 构 、 连 接 系 、 桥 面 系 、 桥 头 系4 大 部 分 组 成 （ 图2-1） 。 主 体 结 构 由每 节3 米 长 的 桁 架 用 销 子 连 接 而 成 （ 图2-2） ， 位 于 车 行 道 的 两 侧 ， 桁 架 间 用 横 梁 相 连 ， 每 节 桁 架设 置 两 根 横 梁 ； 横 梁 上 铺 桥 面 ， 桥 梁 两 端 设 有 端 柱 。 主 桁 通 过 端 柱 支 承...
