35kV电流互感器试验报告

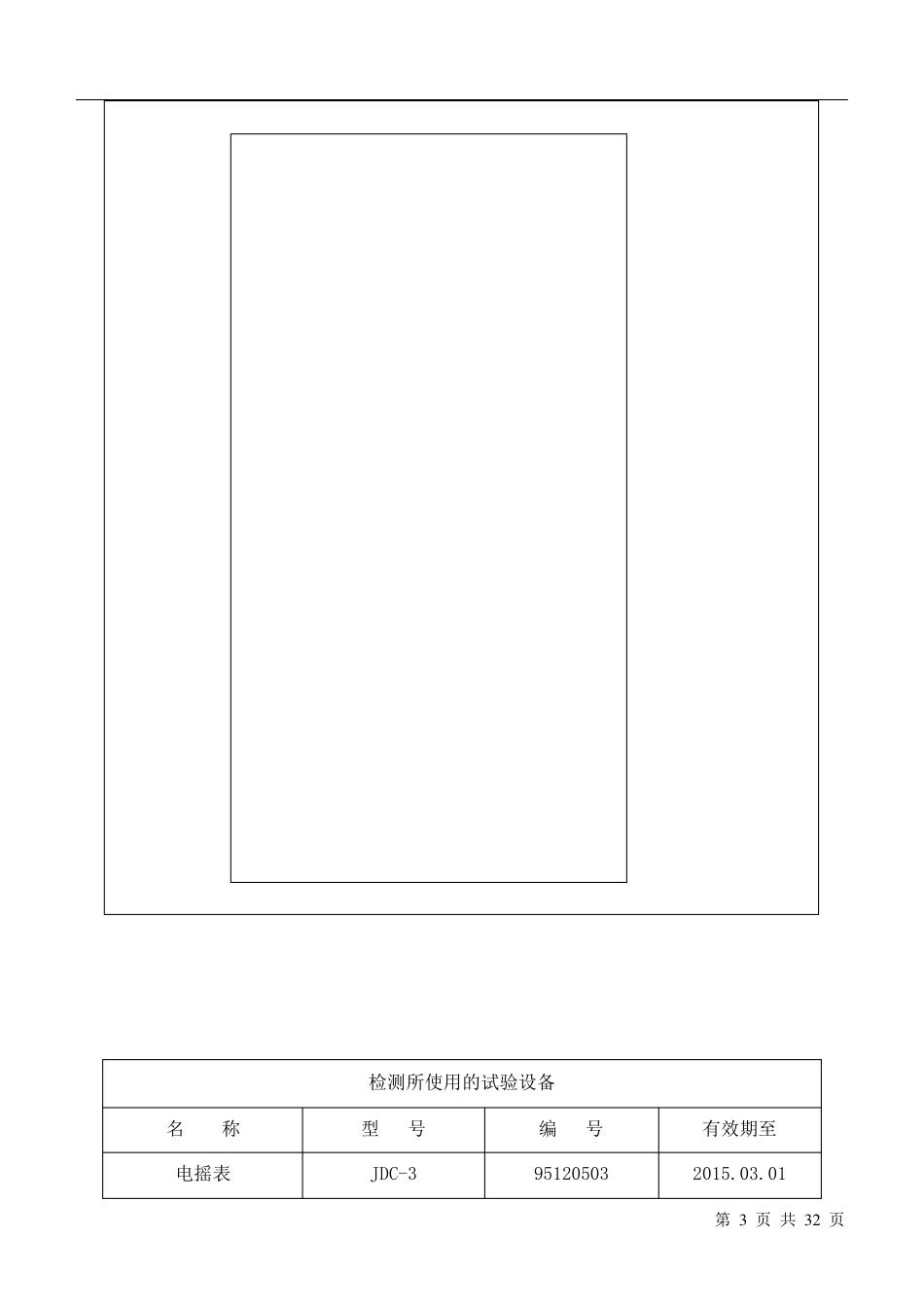

第 1 页 共 3 2 页 接地变出线柜电流互感器检测报告 校验日期：2014 年3 月12 日 检 测 结 果 型号规格 LZZBJ9-35 出厂日期 2013 年9 月 出厂编号 断路器侧: A:13098184 B:13098185 C:13098186 生产厂家 大连华夏泰克有限公司 安装具体位置 35kV A 段接地变出线柜 一、极性检查：减极性 二、绝缘电阻测量（MΩ） 相别 一次对二次 一次对地 二次对地 二次之间 A 80000 60000 100000 100000 B 75000 70000 100000 100000 C 90000 80000 100000 100000 三、变比测试 相 别 一次通入电流（A） 二次实测电流及变比（A） 保护1S1-1S2 保护2S1-2S2 保护3S1-3S2 测量4S1-6S2 计量5S1-5S2 A 125 0.5 0.5 0.5 0.5 0.5 B 125 0.5 0.5 0.5 0.5 0.5 C 125 0.5 0.5 0.5 0.5 0.5 A 变比 250/1 250/1 250/1 250/1 250/1 B 变比 250/1 250/1 250/1 250/1 250/1 C 变比 250/1 250/1 250/1 250/1 250/1 备注：准确级次 5S:0.2S 级 4S:0.5 级 （1--3）S：5P30 级 四、交流耐压试验 相别 一次耐前绝缘 （MΩ） 一次耐后绝缘（MΩ） 一次 耐压 时间 二次耐 前绝缘 （MΩ） 二次耐 后绝缘 （MΩ） 二次 耐压 时间 A 80000 80000 95kV 1min 60000 60000 3kV 1min 甘肃省第二安装工程公司 报告编号：GSEA/GY（T） 第 2 页 共 32 页 B 100000 100000 95kV 1min 100000 100000 3kV 1min C 90000 90000 95kV 1min 100000 100000 3kV 1min 五、励磁特性测量 相 别 电流（A） 0.025 0.05 0.075 0.1 0.15 电压（V） A 1S1-1S2 609.5 660.7 689.3 722 757.7 2S1-2S2 635.5 79.1 756.4 767.9 791.2 3S1-3S2 605.6 686.9 701.5 724.9 770.3 B 1S1-1S2 547.7 665.9 710.1 740.4 766.4 2S1-2S2 643.3 715.3 736.1 747.4 780.5 3S1-3S2 576 647.1 705.1 716.8 748.8 C 1S1-1S2 659.5 715.4 741 765.2 788.8 2S1-2S2 598 673 722.2 752.1 781 3S1-4S2 611.7 664.3 710.7 733.6 780.4 六、一次线圈直阻测量（mΩ） 相 别 A B C 误差% 阻 值 0.0965 0.0946 0.1021 7.7 0.0834 0.0841 0.0769 8.8 七、二次线圈直阻测量（Ω） 抽头号 A B C 误差% 1S1-1S2 9.1 8.8 8.6 3.3 2S1-2S2 9.2 8.8 8.7 4.6 3S1-3S2...
