35kV电网继电保护配置与线路保护整定计算

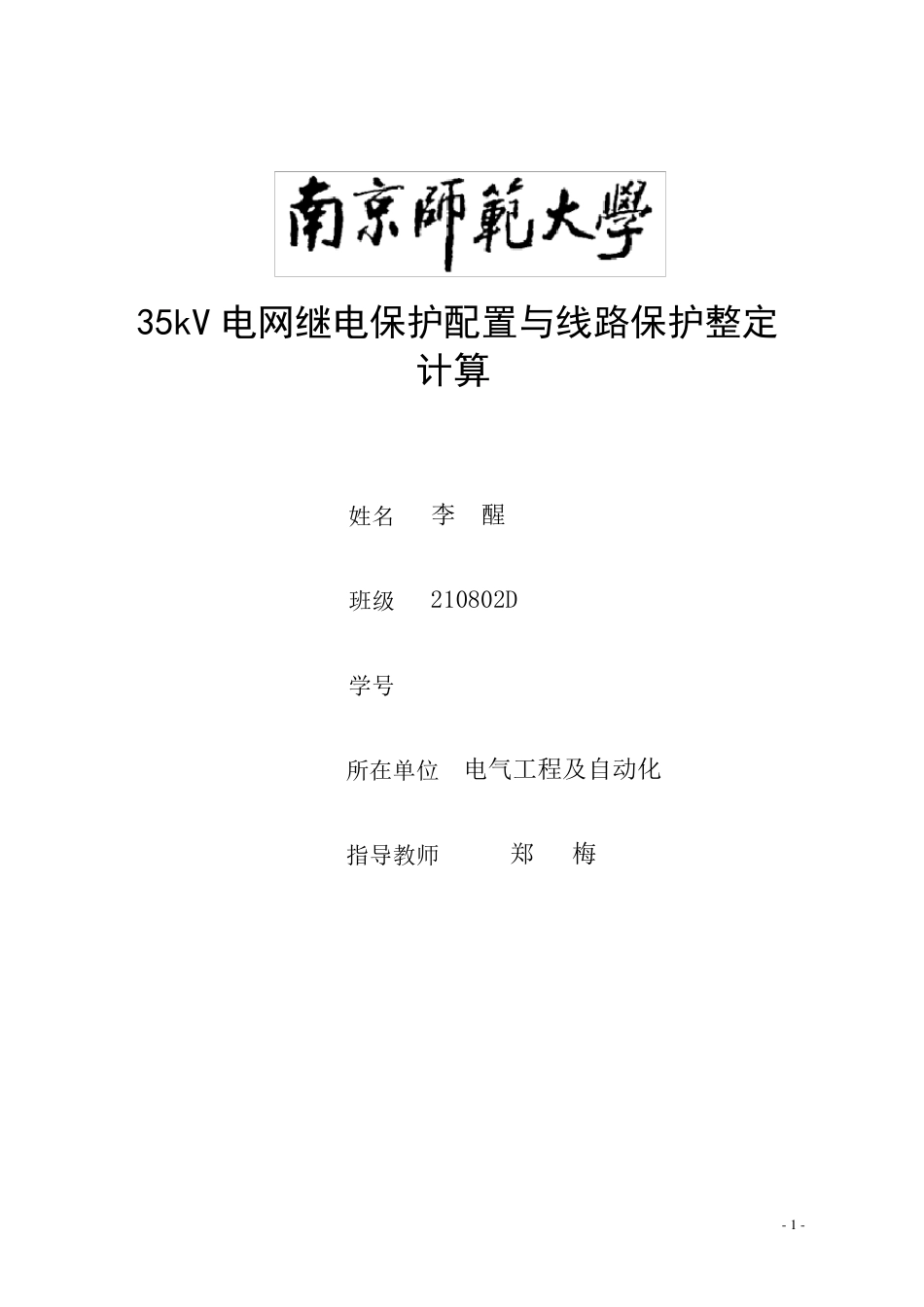

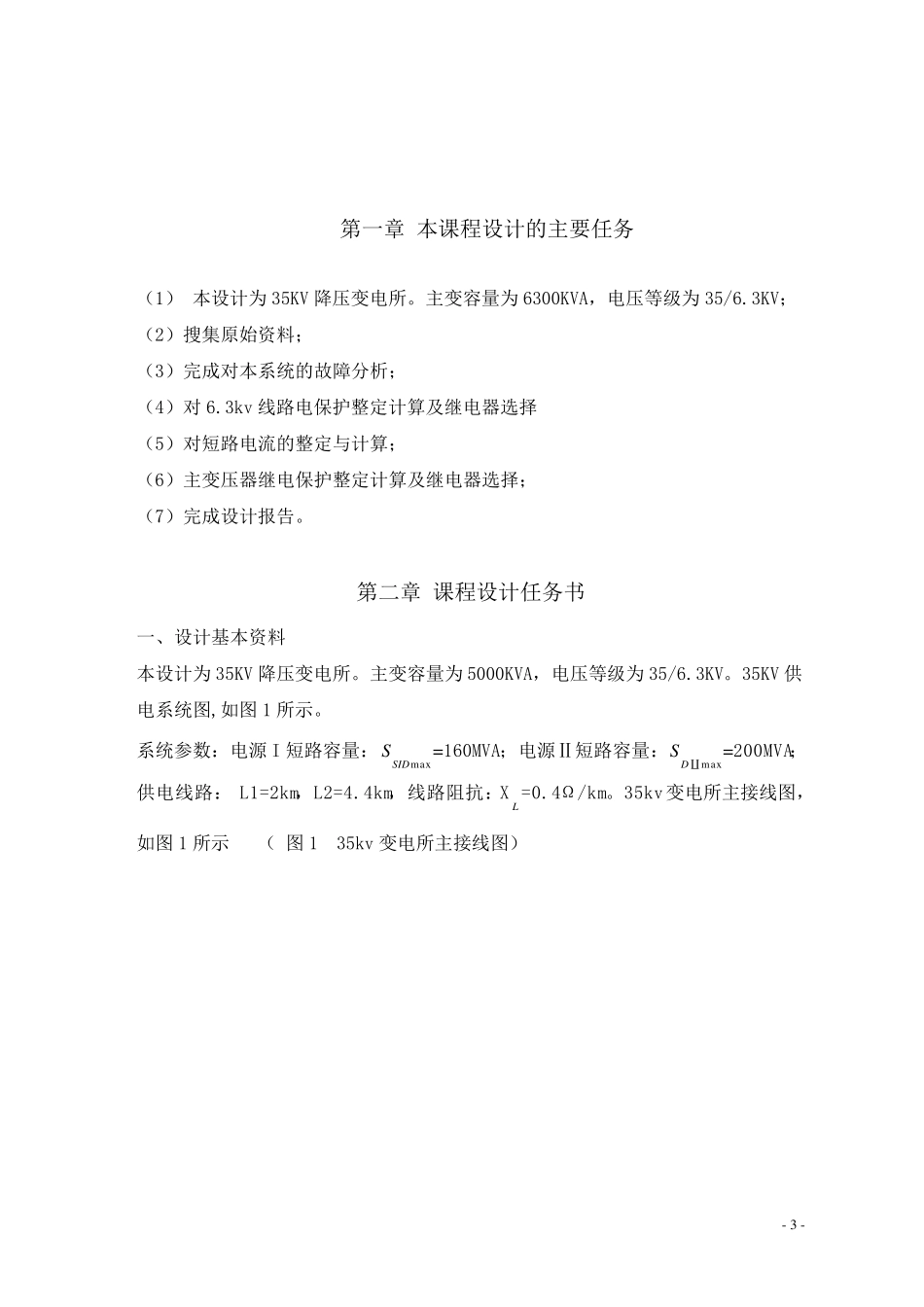

- 1 - 35kV 电网继电保护配置与线路保护整定计算 姓名 李 醒 班级 210802D 学号 ******** 所在单位 电气工程及自动化 指导教师 郑 梅 - 2 - 目 录 1 本课程设计的主要任务 2 课程设计任务书 3 课程设计的内容及过程 3.1 变电所继电保护和自动装置规划 3.1.1 系统分析及继电保护要求 3.1.2 本系统故障分析 3.1.3 35kv 侧及变压器的继电保护装置 6 3.1.4 电动机继电保护装置 3.1.5 电力电容器继电保护装置 3.1.6 6.3kv 线路继电保护装置 3.2 短路电流计算 3.2.1 系统等效电路图 3.2.2 系统基准参数的选定 3.2.3 系统短路阻抗的计算 3.2.4 系统短路电流的计算 3.3 35kv 侧继电保护整定计算 3.4 6.3kv 侧继电保护整定计算 3.4.1 电动机继电保护装置 3.4.2 电力电容器继电保护装置 3.4.3 6.3kv 线路继电保护装置 4 微机成套自动保护装置 5 课程设计总结 6 参考文献 - 3 - 第一章 本课程设计的主要任务 （1） 本设计为35KV 降压变电所。主变容量为6300KVA，电压等级为35/6.3KV； （2）搜集原始资料； （3）完成对本系统的故障分析； （4）对6.3kv 线路电保护整定计算及继电器选择 （5）对短路电流的整定与计算； （6）主变压器继电保护整定计算及继电器选择； （7）完成设计报告。 第二章 课程设计任务书 一、设计基本资料 本设计为35KV 降压变电所。主变容量为5000KVA，电压等级为35/6.3KV。35KV 供电系统图,如图1 所示。 系统参数：电源I 短路容量：maxSIDS=160MVA；电源Ⅱ短路容量：maxDS=200MVA；供电线路： L1=2km，L2=4.4km，线路阻抗：XL =0.4Ω/km。35kv变电所主接线图，如图1 所示 （ 图1 35kv 变电所主接线图） - 4 - 6.3kv 母线负荷情况，见下表： 负荷名称 最大负荷（kva/kvar） 功率因数 回路数 供电方式 线路长度 （km） 1、8（电容器） 各800Kvar 电缆 0.03 2、5(电动机) 各800kW 0.85 各 1 电缆 3 和5.1 3、6 各800 0.85 各 1 电缆 5.5 4、9 各1000 0.85 各 1 电缆 3.2 7、10 各1000 0.85 各 1 电缆 6 和4.1 B1、B2 主变容量、型号为6300kVA 之SF1-6300/35 型双卷变压器，Y-Δ/11 之常规接线方式，具有带负荷调压分接头，可进行有载调压。其中 Uk%=7.5。 运行方式：正常 SI、SⅡ全投入运行。 已知变电所 6.3KV 出线保护最长动作时间为1.5s。 二、设计内容： 1....
