35kv集电线路_施工方案

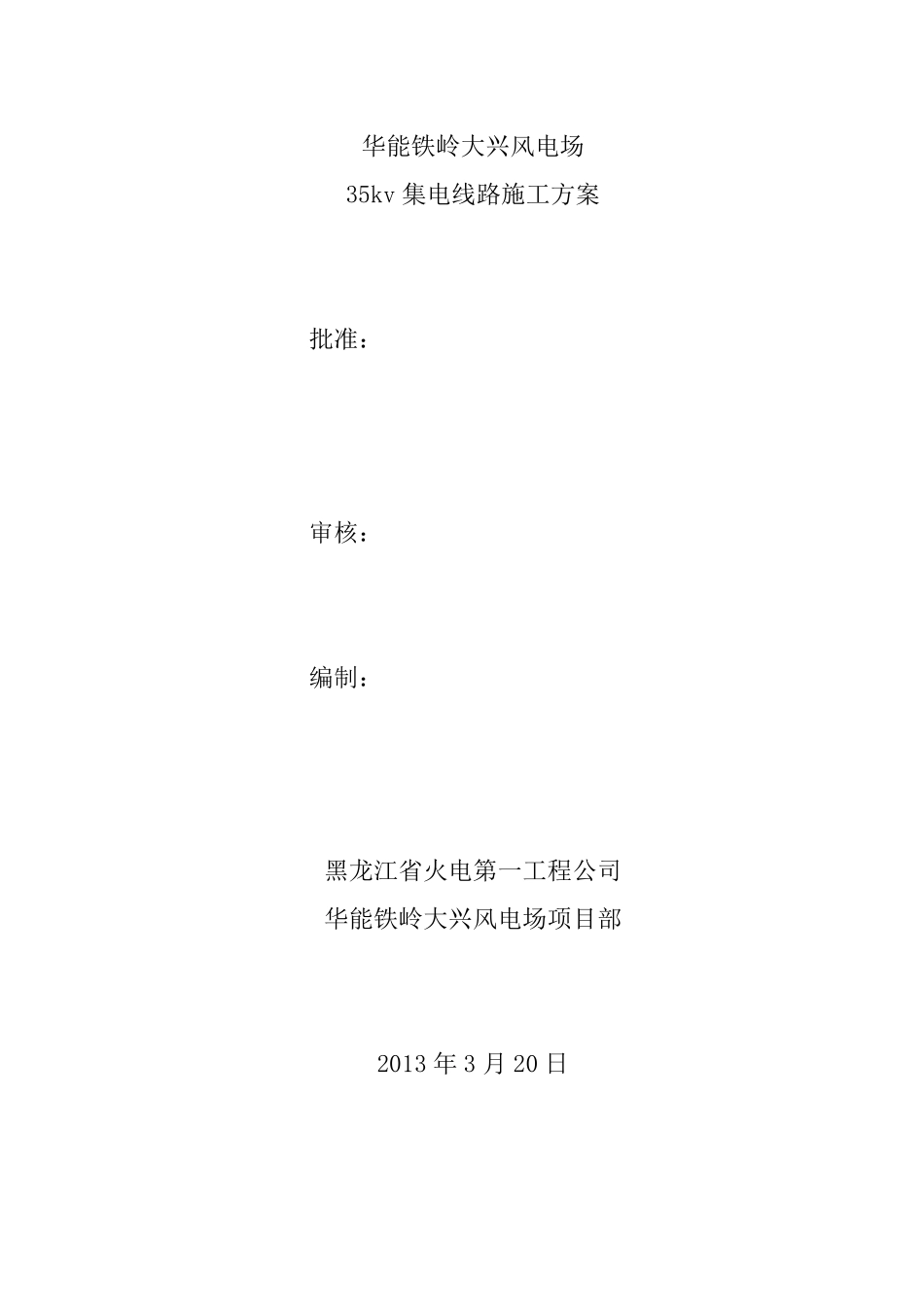

华能铁岭大兴风电场 35kv 集电线路施工方案 批准： 审核： 编制： 黑龙江省火电第一工程公司 华能铁岭大兴风电场项目部 2013 年 3 月 20 日 华能铁岭大兴风电场 35kv 集电线路施工方案 一、工程概况 工程名称：华能铁岭大兴风电场35kV 集电线路新建工程 工程地点：辽宁省铁岭境内 建设单位：华能铁岭大兴风力发电有限公司 设计单位：北京国庄国际经济技术咨询有限公司 1）华能铁岭大兴风电场工程建设规模为 49.5MW，共 30 台，风机单机容量 1650kW，风电场内风机升压变压器高压侧采用 35kV，每台风机由电缆汇集至架空线路，再经架空线路送至风电场220kV 变电站，站外设立终端塔，从终端塔至 35kV 开关柜段采用电缆进线。 2）本工程集电线路起于风电场220kV 升压站 35kV 出线开关柜，止于风电场30 台风机的 35kV 风机升压变压器高压侧铁塔。 集电线路共分为三回架空线路，线路路径总长度 34.762km ；双回路路径长度 5.011km ，35kV 大兴I 线线路路径长 10.09km ，35kV 大兴II 线线路路径长 10.606km ，35kV 大兴III 线线路路径长 14.066km 。 3）导线采用：主干线：LGJ-150/25 型钢芯铝绞线 分支线：LGJ-70/10 型钢芯铝绞线 地线采用：本地线采用光纤复合架空地线（OPGW）， 4）主要交叉跨越 新建 35kV 线路沿线的主要交叉跨越有钻 500kV 线路3 次，穿越 66kV 线路2 次，跨越 10kV 线路II 次，跨越通信线、低压线、省道、乡道、小河、树木等。 二、编制依据 1. 《工程测量规范》（GB50026-1993）； 2. 《《输电线路铁塔制造技术条件》（GB/T 2694-2003）； 3. 《输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母》（DL/T764.4—2002）； 4. 《电力金具通用技术条件》（GB2314-1997）； 5. 《电力金具制造质量》（DL/T768）； 6. 《圆线同心绞架空导线》（GB/T1179-1999）； 7. 《镀锌钢绞线》（YB/T5004-2001） 8. 《110KV—500KV 架空电力线路工程施工及验收规范》（GB50233-2005） 9. 《工程测量规范》（GB50026-1993）； 10. 《建筑地基基础工程施工质量验收规范》（GB 50202-2002）； 11. 《混凝土结构工程施工质量验收规范》（GB 50204-2002）； 12. 《普通混凝土用砂、石质量及检验方法标准》（JGJ 52-2006）； 13. 《建筑用卵石、碎石标准》（GB/T14685-2001）； 14. 《建筑用砂》（GB/T14684-2001） 15. 《硅酸盐水泥、...
