35t燃气锅炉操作规程VIP专享

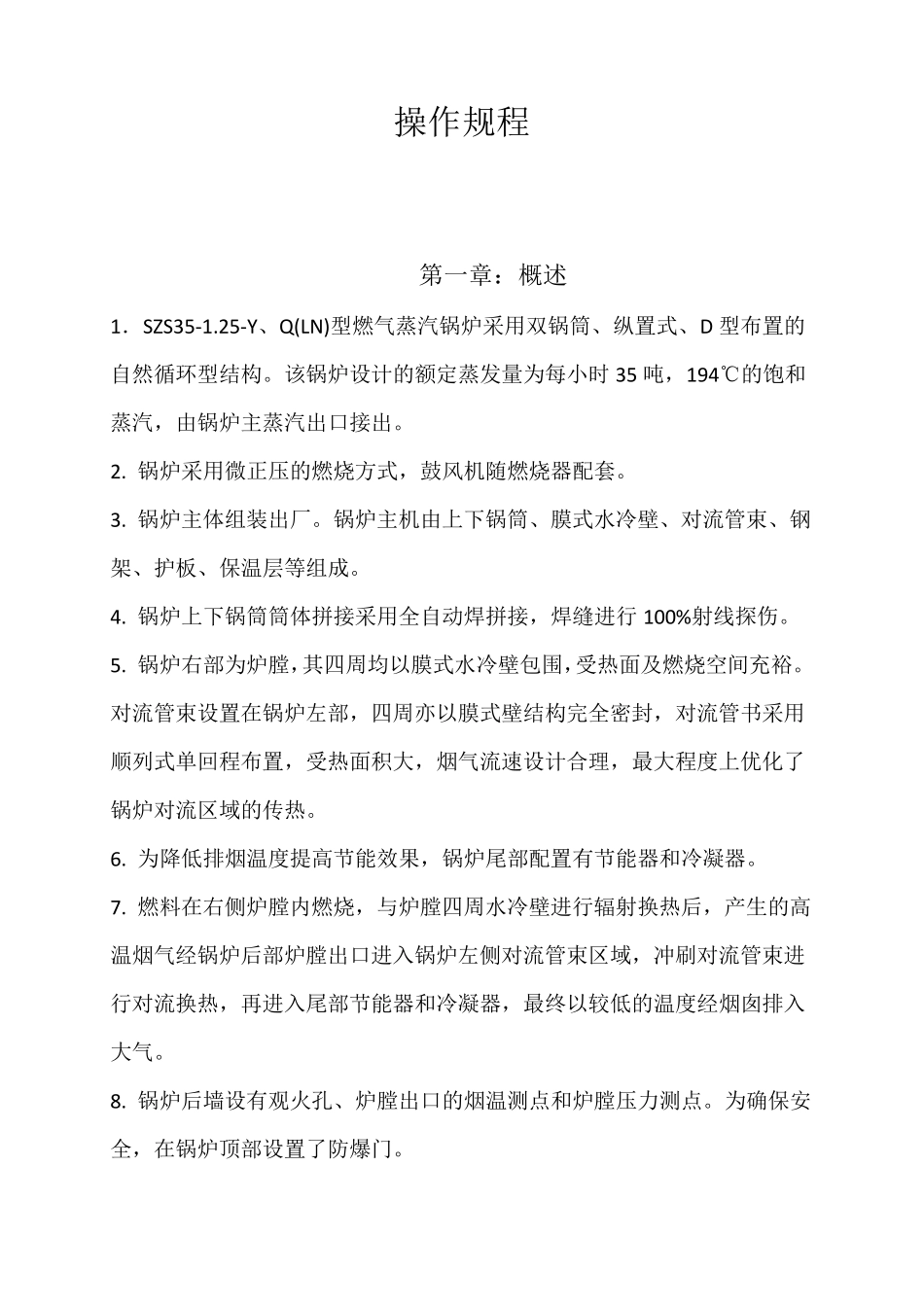

操作规程 第一章：概述 1．SZS35-1.25-Y、Q(LN)型燃气蒸汽锅炉采用双锅筒、纵置式、D 型布置的自然循环型结构。该锅炉设计的额定蒸发量为每小时35 吨，194℃的饱和蒸汽，由锅炉主蒸汽出口接出。 2. 锅炉采用微正压的燃烧方式，鼓风机随燃烧器配套。 3. 锅炉主体组装出厂。锅炉主机由上下锅筒、膜式水冷壁、对流管束、钢架、护板、保温层等组成。 4. 锅炉上下锅筒筒体拼接采用全自动焊拼接，焊缝进行 100%射线探伤。 5. 锅炉右部为炉膛，其四周均以膜式水冷壁包围，受热面及燃烧空间充裕。对流管束设置在锅炉左部，四周亦以膜式壁结构完全密封，对流管书采用顺列式单回程布置，受热面积大，烟气流速设计合理，最大程度上优化了锅炉对流区域的传热。 6. 为降低排烟温度提高节能效果，锅炉尾部配置有节能器和冷凝器。 7. 燃料在右侧炉膛内燃烧，与炉膛四周水冷壁进行辐射换热后，产生的高温烟气经锅炉后部炉膛出口进入锅炉左侧对流管束区域，冲刷对流管束进行对流换热，再进入尾部节能器和冷凝器，最终以较低的温度经烟囱排入大气。 8. 锅炉后墙设有观火孔、炉膛出口的烟温测点和炉膛压力测点。为确保安全，在锅炉顶部设置了防爆门。 9. 保 温 层 主 要 为 硅 酸 铝 纤 维 ， 其 具 有 保 温 性 能 好 、 重 量 轻 的 优 点 。 锅 炉 外护 板 采 用 自 攻 螺 钉 固 定 的 可 拆 卸 的 压 制 成 型 护 板 。 10. 锅 炉 燃 烧 装 置 根 据 用 户 使 用 的 燃 料 选 配 ， 详 见 随 机 提 供 的 说 明 书 。 11. 该 锅 炉 的 自 控 系 统 采 用 可 编 程 序 控 制 ， 具 备 较 完 善 的 控 制 功 能 ， 包 括 ：给 水 自 动 控 制 、 燃 烧 的 自 动 调 节 、 蒸 汽 超 压 保 护 、 气 压 高 低 保 护 、 检 漏 、前 后 吹 扫 、 熄 火 保 护 以 及 相 应 的 联 锁 及 安 全 保 护 等 。 详 见 自 控 说 明 书 。 锅 炉 的 主 要 规 范 ： 名 称 单 位 数 值 额 定 蒸 汽 压 力 MPa 1.25 额 定 蒸 汽 温 度 ℃ 194（ 饱 和 ） 额 定 蒸 发 量 t/h 35 给 水 温 度 ℃ 104 燃 烧 方 式 / 微正压 室燃 设计燃 料 / 天然气 （ 低 位 发 热值 35.439MJ/Nm3） 设计效率 % ≥99 锅...
