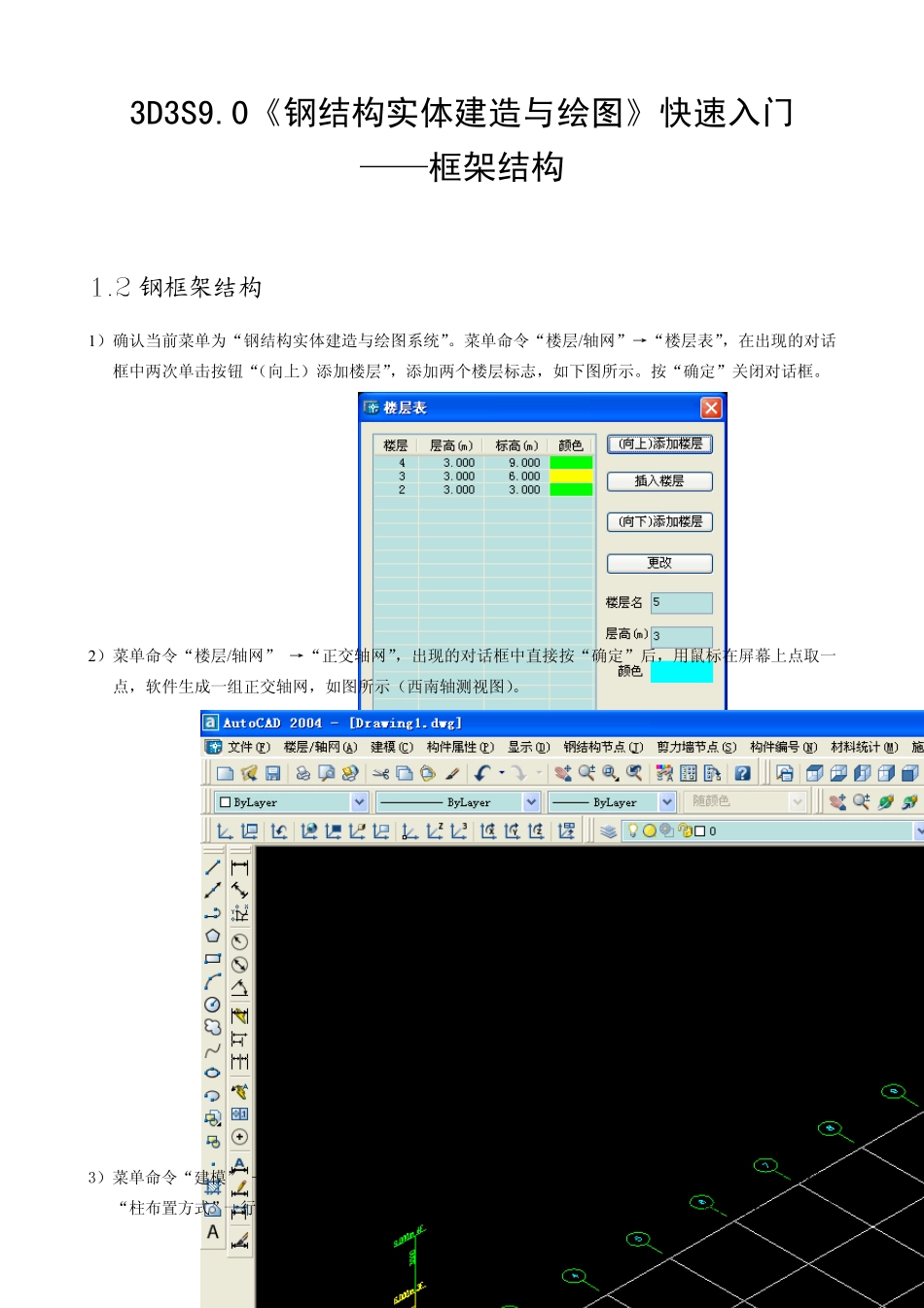

0《钢结构实体建造与绘图》快速入门 ——框架结构 1
2 钢框架结构 1）确认当前菜单为“钢结构实体建造与绘图系统”
菜单命令“楼层/轴网”→“楼层表”，在出现的对话框中两次单击按钮“（向上）添加楼层”，添加两个楼层标志，如下图所示
按“确定”关闭对话框
2）菜单命令“楼层/轴网” →“正交轴网”，出现的对话框中直接按“确定”后，用鼠标在屏幕上点取一点，软件生成一组正交轴网，如图所示（西南轴测视图）
3）菜单命令“建模” →“添加/编辑柱”，出现的对话框如下方左图
在该对话框左侧列表中，鼠标双击“柱布置方式”一行，出现的子对话框如下方右图所示，把其中圈示的“柱顶标高”更改为6m 后按“确定”返回
在“定义柱”的对话框中，点击按钮“选择轴线定义柱”，软件提示选择轴线，用鼠标选择所有的轴线，回车后返回对话框，再点击“关闭”按钮
此时屏幕如下图所示，软件在所有轴线交点上布置了 H 形钢柱

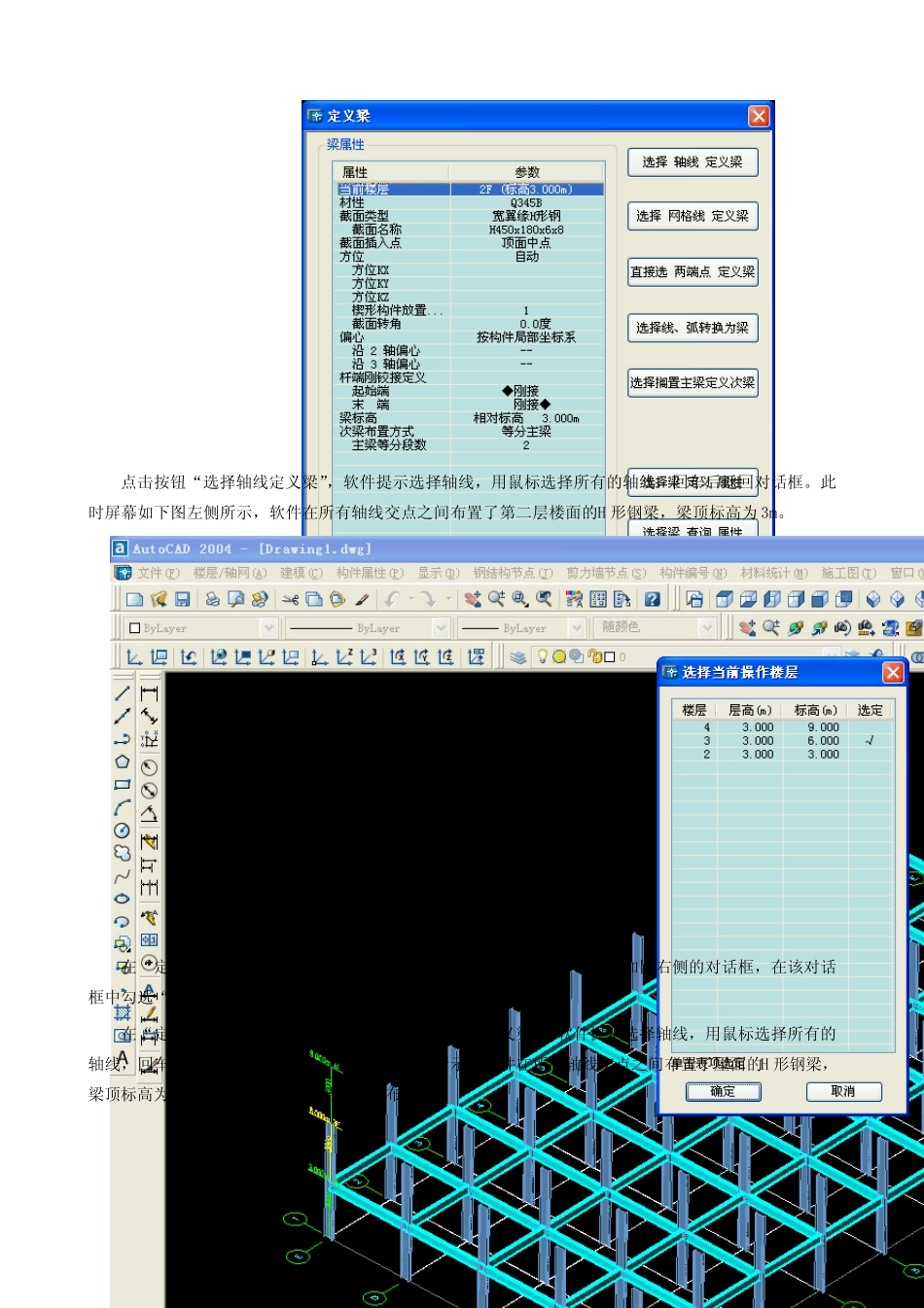

4）菜单命令“建模” →“添加/编辑梁”，出现的对话框如下图
点击按钮“选择轴线定义梁”，软件提示选择轴线，用鼠标选择所有的轴线，回车后返回对话框
此时屏幕如下图左侧所示，软件在所有轴线交点之间布置了第二层楼面的H 形钢梁，梁顶标高为 3m
在“定义梁”对话框中左侧列表中鼠标双击第一项“当前楼层”，出现如图右侧的对话框，在该对话框中勾选“楼层 3”，按“确定”返回
在“定义梁”对话框中，再次点击按钮“选择轴线定义梁”，软件提示选择轴线，用鼠标选择所有的轴线，回车后返回对话框
此时屏幕如下图左侧所示，软件在所有轴线交点之间布置了屋面的H 形钢梁，梁顶标高为 6m
按“关闭”按钮结束梁的布置
5）菜单命令“显示” →“当前显示颜色”，在出现的对话框勾选“楼层”，按“确定”返回
6）菜单命令“钢结构节点” →“节点计算参数选择”，出现下图的对话框
在子页面“基本计算参数”
