3M电子配线架方案

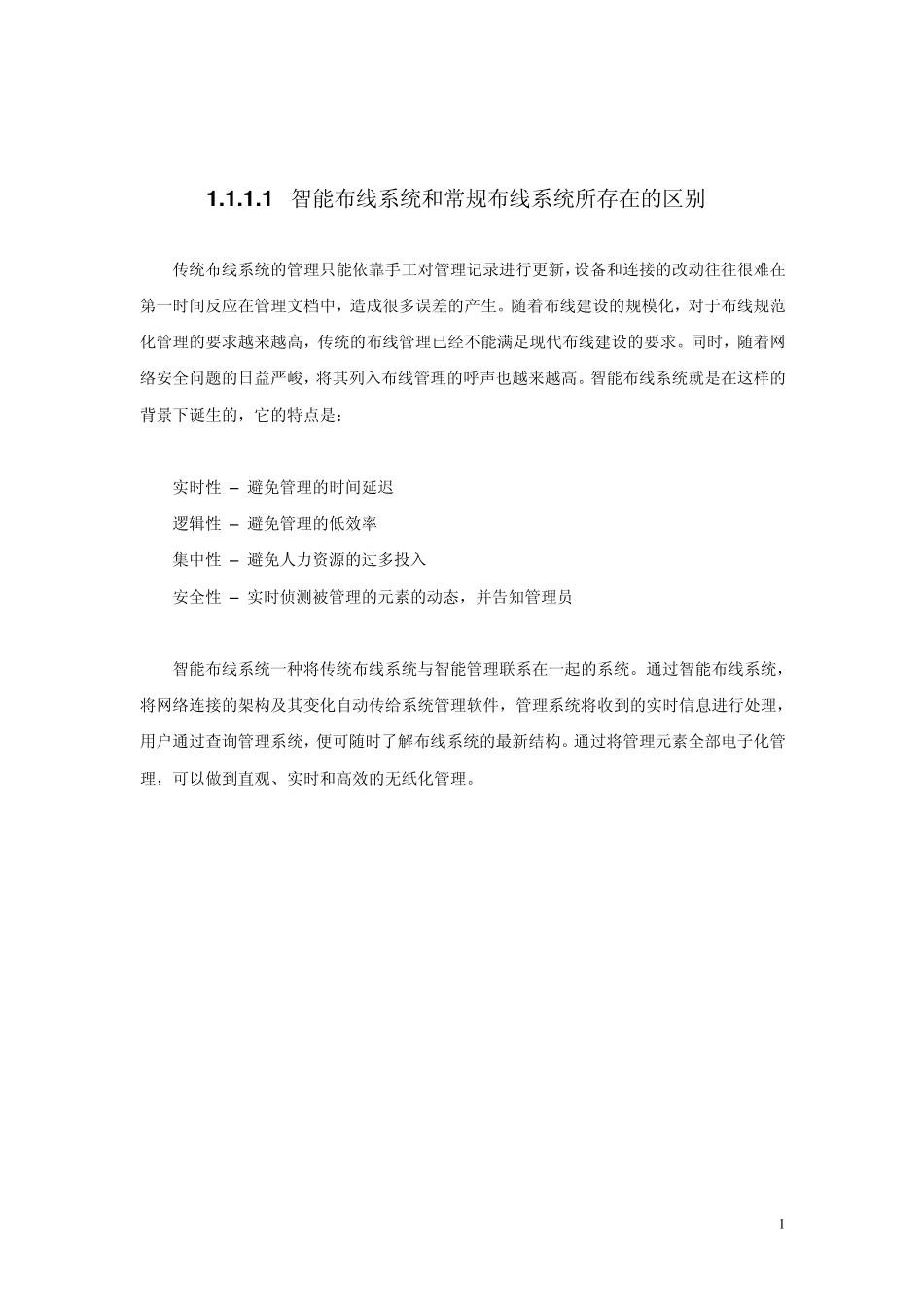

1 1 .1 .1 .1 智能布线系统和常规布线系统所存在的区别 传统布线系统的管理只能依靠手工对管理记录进行更新，设备和连接的改动往往很难在第一时间反应在管理文档中，造成很多误差的产生。随着布线建设的规模化，对于布线规范化管理的要求越来越高，传统的布线管理已经不能满足现代布线建设的要求。同时，随着网络安全问题的日益严峻，将其列入布线管理的呼声也越来越高。智能布线系统就是在这样的背景下诞生的，它的特点是： 实时性 – 避免管理的时间延迟 逻辑性 – 避免管理的低效率 集中性 – 避免人力资源的过多投入 安全性 – 实时侦测被管理的元素的动态，并告知管理员 智能布线系统一种将传统布线系统与智能管理联系在一起的系统。通过智能布线系统，将网络连接的架构及其变化自动传给系统管理软件，管理系统将收到的实时信息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新结构。通过将管理元素全部电子化管理，可以做到直观、实时和高效的无纸化管理。 2 1 .1 .1 .2 智能布线系统可实现的功能  实时监测端到端网络连接 智能布线系统采用ANSI/TIA/EIA 568-B《商业建筑通信布线标准》推荐的交叉连接模式，即水平一侧（或垂直一侧）的线缆和网络设备一侧的线缆分别端接在不同的配线架，跳线的管理只在两侧配线架内实施。 智能布线系统采用智能型配线架和智能型跳线，每个端口都包含电子信息。 智能型光缆配线架只在传统型光缆配线架端口上增加独立的一帧位则用于智能管理，光缆跳线也同样增加独立的一帧位则用于智能管理因此智能型光缆配线架和传统型光缆配线架也可以互相通用，智能型光缆跳线和传统型光缆跳线也可以互相通用。 当智能型跳线插入或拔出智能型配线架的端口时候，端口的电子信息及其连接或断开的信息就可以即使地通过管理设备传达到管理软件，管理人员就也及时知道网络连接的变化，对其进行报警处理。 同时，连接变化后，新的网络结构便会被管理软件所自动记录，不会有遗漏或延迟等情况。 3  控制工作任务（比如跳线等）的执行 智能型配线架相比较传统型配线架的另一个不同点就是，智能型配线架每个端口上都有LED 指示灯。LED 指示灯为执行现场操作提供重要的依据，和传统布线系统相比，大大提高了现场操作的准确性和高效性。 管理人员可以通过软件将需要执行的任务（比如跳线等）下达到每个管理设备，继而下达到配线架。操作人员到达现场后，只需要根据 LED 指示...
