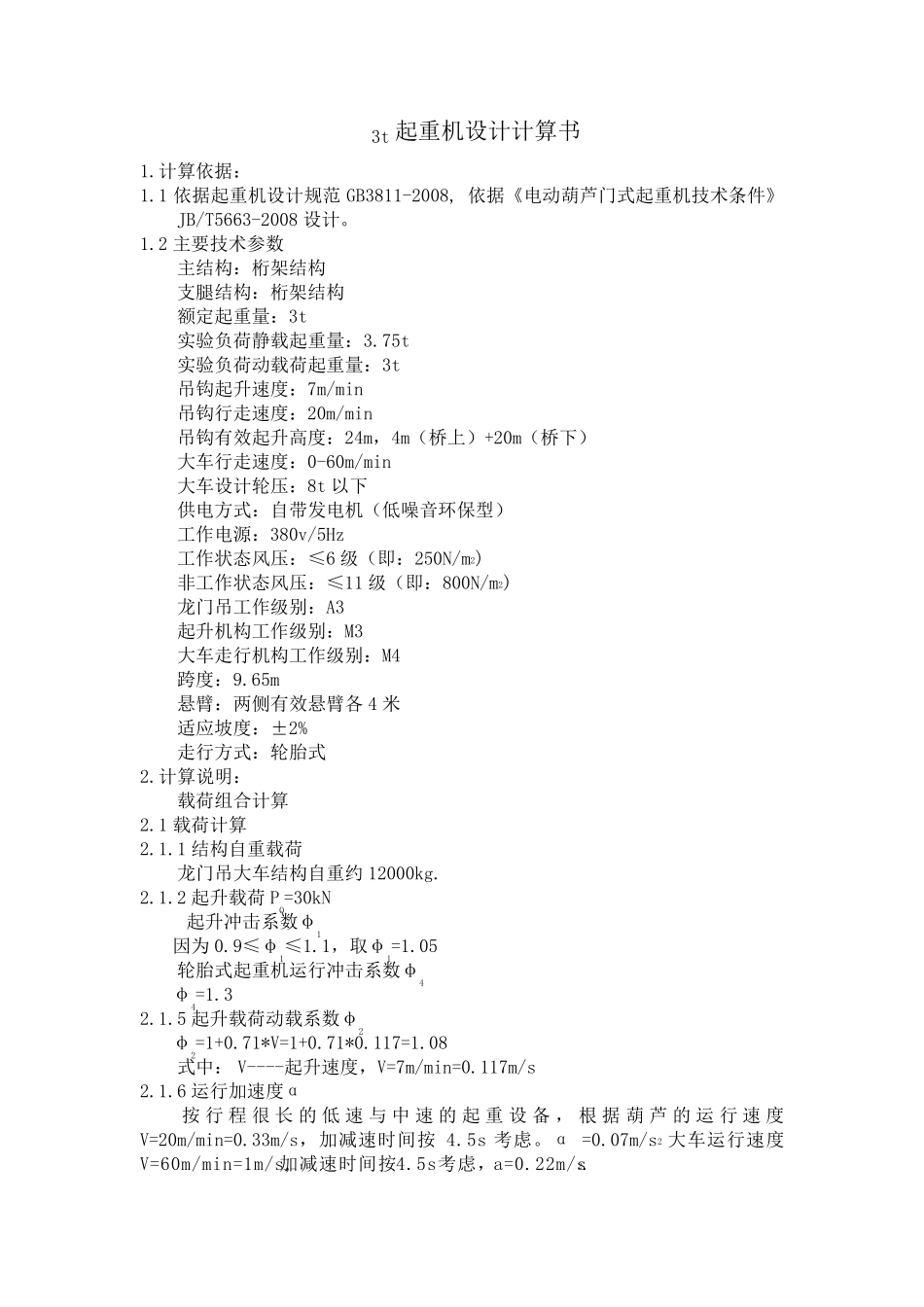

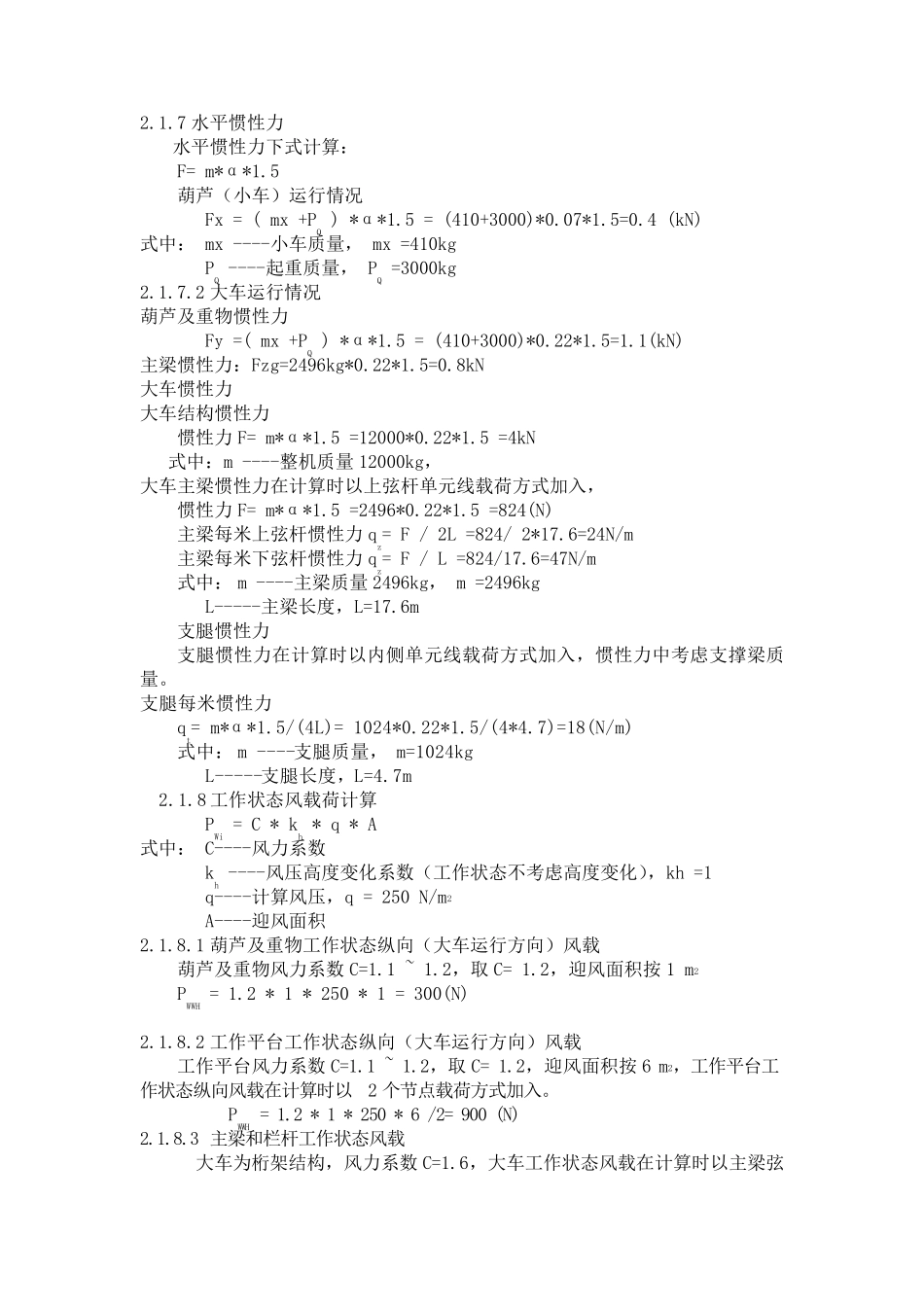

3t 起重机设计计算书 1.计算依据： 1.1 依据起重机设计规范GB3811-2008, 依据《电动葫芦门式起重机技术条件》JB/T5663-2008 设计。 1.2 主要技术参数 主结构：桁架结构 支腿结构：桁架结构 额定起重量：3t 实验负荷静载起重量：3.75t 实验负荷动载荷起重量：3t 吊钩起升速度：7m/min 吊钩行走速度：20m/min 吊钩有效起升高度：24m，4m（桥上）+20m（桥下） 大车行走速度：0-60m/min 大车设计轮压：8t 以下 供电方式：自带发电机（低噪音环保型） 工作电源：380v/5Hz 工作状态风压：≤6 级（即：250N/m2) 非工作状态风压：≤11 级（即：800N/m2) 龙门吊工作级别：A3 起升机构工作级别：M3 大车走行机构工作级别：M4 跨度：9.65m 悬臂：两侧有效悬臂各4 米 适应坡度：±2% 走行方式：轮胎式 2.计算说明： 载荷组合计算 2.1 载荷计算 2.1.1 结构自重载荷 龙门吊大车结构自重约 12000kg. 2.1.2 起升载荷PQ=30kN 起升冲击系数φ1 因为 0.9≤φ1≤1.1，取φ1=1.05 轮胎式起重机运行冲击系数φ4 φ4=1.3 2.1.5 起升载荷动载系数φ2 φ2=1+0.71*V=1+0.71*0.117=1.08 式中： V----起升速度，V=7m/min=0.117m/s 2.1.6 运行加速度α 按 行程 很 长 的 低速与 中 速的 起重设备 ，根 据葫芦的 运 行速度V=20m/min=0.33m/s，加减速时间按 4.5s 考虑。α =0.07m/s2 大车运行速度V=60m/min=1m/s,加减速时间按4.5s考虑，a=0.22m/s2. 2.1.7 水平惯性力 水平惯性力下式计算： F= m*α*1.5 葫芦（小车）运行情况 Fx = ( mx +PQ ) *α*1.5 = (410+3000)*0.07*1.5=0.4 (kN) 式中： mx ----小车质量， mx =410kg PQ ----起重质量， PQ =3000kg 2.1.7.2 大车运行情况 葫芦及重物惯性力 Fy =( mx +PQ ) *α*1.5 = (410+3000)*0.22*1.5=1.1(kN) 主梁惯性力：Fzg=2496kg*0.22*1.5=0.8kN 大车惯性力 大车结构惯性力 惯性力F= m*α*1.5 =12000*0.22*1.5 =4kN 式中：m ----整机质量 12000kg， 大车主梁惯性力在计算时以上弦杆单元线载荷方式加入， 惯性力F= m*α*1.5 =2496*0.22*1.5 =824(N) 主梁每米上弦杆惯性力qz= F / 2L =824/ 2*17.6=24N/m 主梁每米下弦杆惯性力qz= F / L =824/17.6=47N/m 式中： m ----主梁质量 2496kg， m =2496kg L-----主梁长度，L=17.6m 支腿惯性力 支腿惯性力在计算时以内侧单元线载荷方式加入，...
