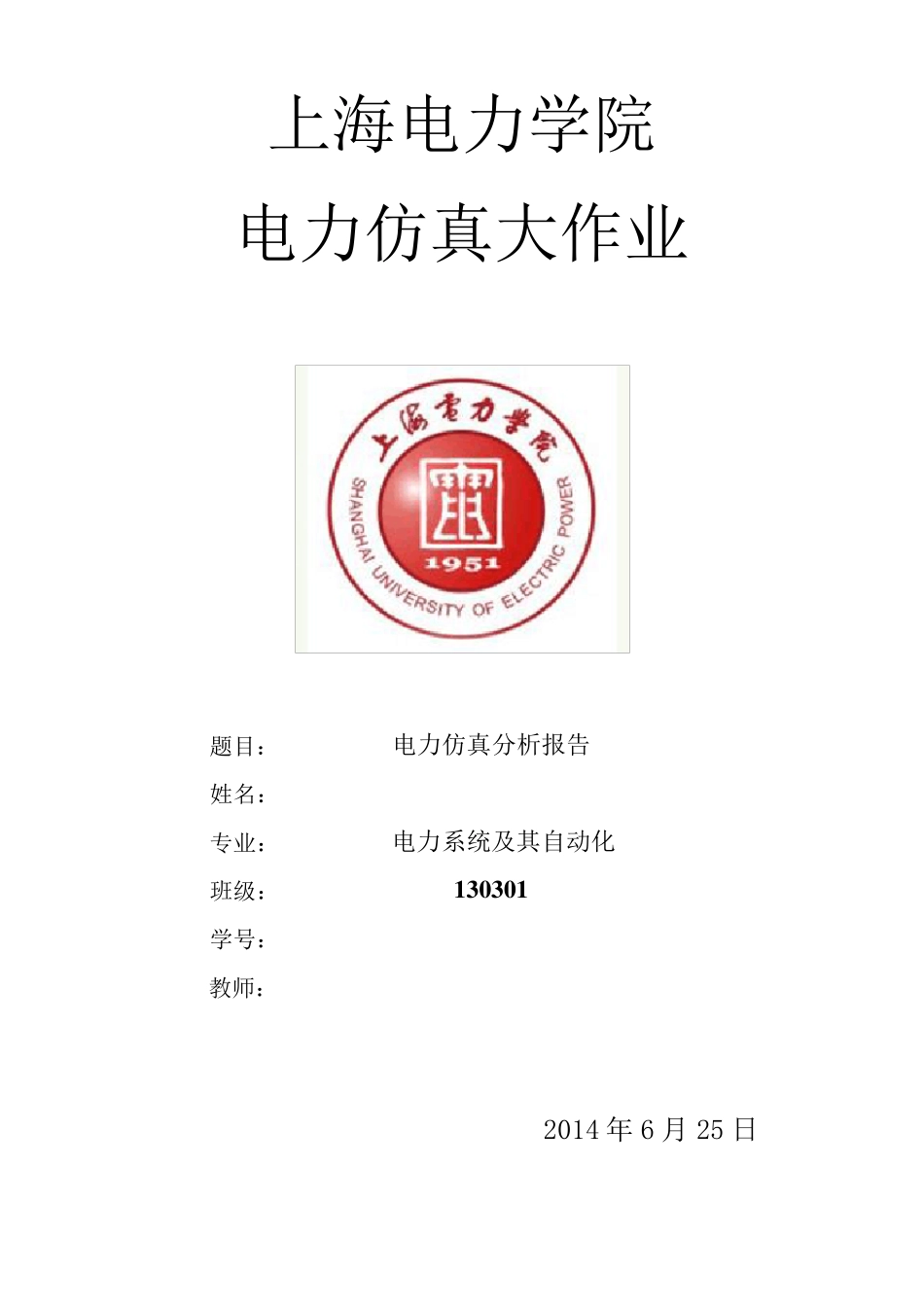

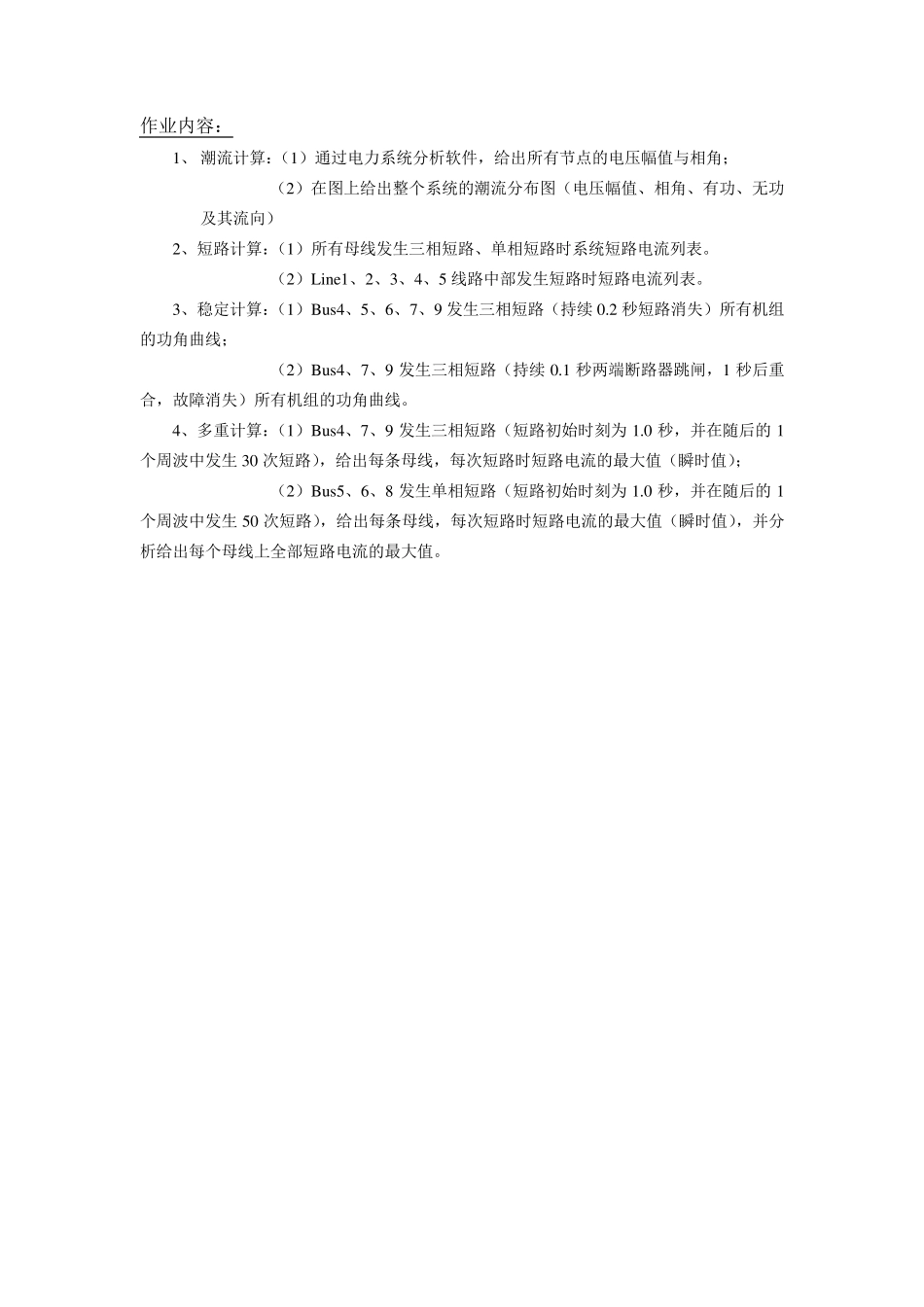

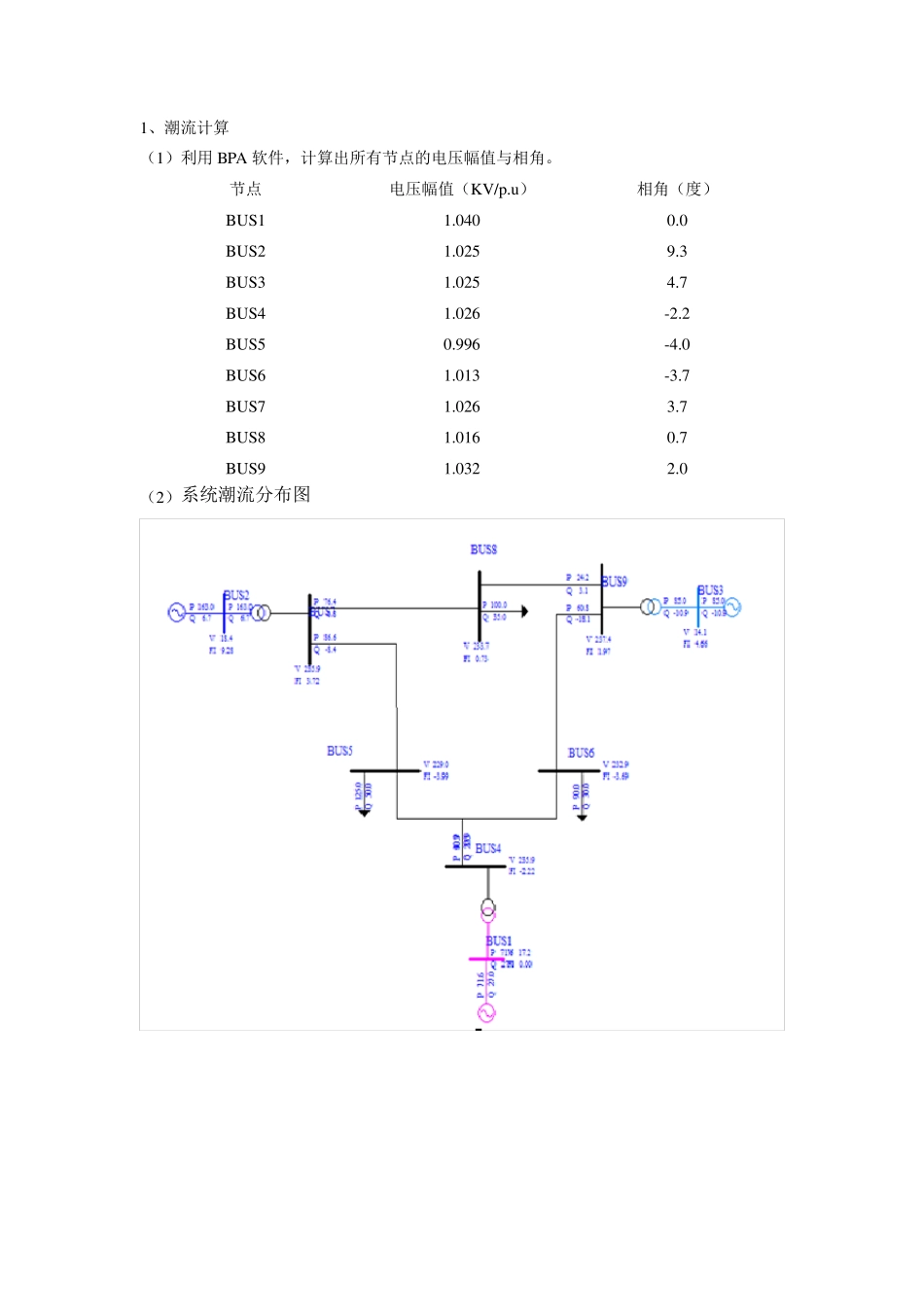

上海电力学院 电力仿真大作业 题目： 电力仿真分析报告 姓名： 专业： 电力系统及其自动化 班级： 1 3 0 3 0 1 学号： 教师： 2014 年 6 月 25 日 作业内容： 1、 潮流计算：（1）通过电力系统分析软件，给出所有节点的电压幅值与相角； （2）在图上给出整个系统的潮流分布图（电压幅值、相角、有功、无功及其流向） 2、短路计算：（1）所有母线发生三相短路、单相短路时系统短路电流列表。 （2）Line1、2、3、4、5 线路中部发生短路时短路电流列表。 3、稳定计算：（1）Bus4、5、6、7、9 发生三相短路（持续 0.2 秒短路消失）所有机组的功角曲线； （2）Bus4、7、9 发生三相短路（持续 0.1 秒两端断路器跳闸，1 秒后重合，故障消失）所有机组的功角曲线。 4、多重计算：（1）Bus4、7、9 发生三相短路（短路初始时刻为 1.0 秒，并在随后的 1个周波中发生 30 次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值）； （2）Bus5、6、8 发生单相短路（短路初始时刻为 1.0 秒，并在随后的 1个周波中发生 50 次短路），给出每条母线，每次短路时短路电流的最大值（瞬时值），并分析给出每个母线上全部短路电流的最大值。 1、潮流计算 （1）利用 BPA 软件，计算出所有节点的电压幅值与相角。 节点 电压幅值（KV/p.u） 相角（度） BUS1 1.040 0.0 BUS2 1.025 9.3 BUS3 1.025 4.7 BUS4 1.026 -2.2 BUS5 0.996 -4.0 BUS6 1.013 -3.7 BUS7 1.026 3.7 BUS8 1.016 0.7 BUS9 1.032 2.0 （2）系统潮流分布图 2、短路计算 （1）所有母线发生三相短路、单相短路时系统短路电流列表。 所有母线发生三相短路时短路电流如下： 母线 电压等级 短路电流（KA） 短路容量 BUS1 16.5 101.152 2890.795 BUS2 18.0 49.977 1558.135 BUS3 13.8 57.208 1367.413 BUS4 230 3.816 1520.040 BUS5 230 2.483 988.975 BUS6 230 2.321 924.717 BUS7 230 3.140 1250.749 BUS8 230 2.524 1005.469 BUS9 230 2.960 1179.138 所有母线发生 A 相短路时短路电流如下： 母线 电压等级 短路电流（KA） 短路容量 BUS1 16.5 0.000 0.003 BUS2 18.0 0.000 0.003 BUS3 13.8 0.000 0.003 BUS4 230 4.107 1636.093 BUS5 230 1.900 757.062 BUS6 230 1.782 709.856 BUS7 230 3.594 1431.671 BUS8 230 2.140 852...
