3节电力系统状态估计(WLS算法)VIP专享

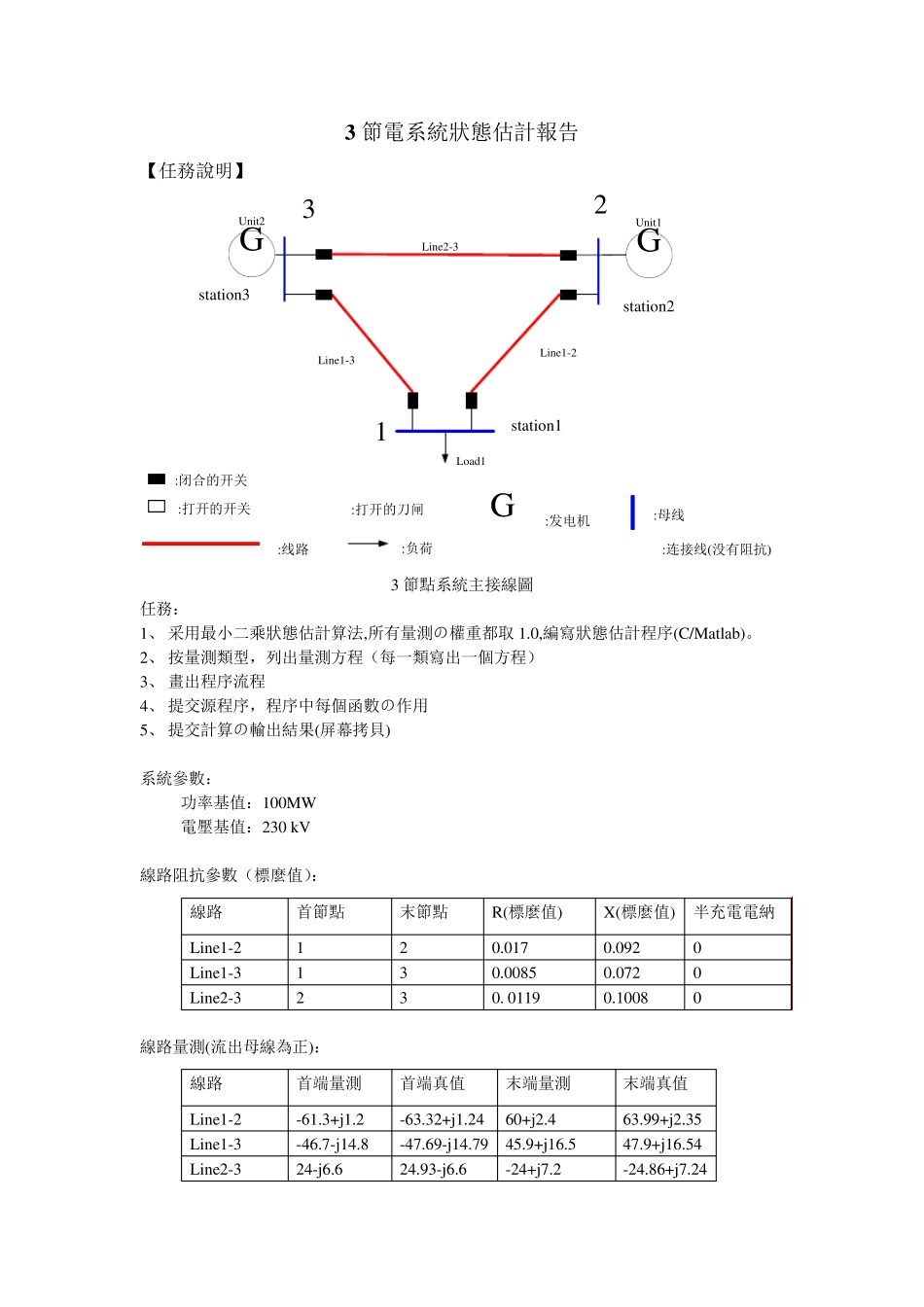

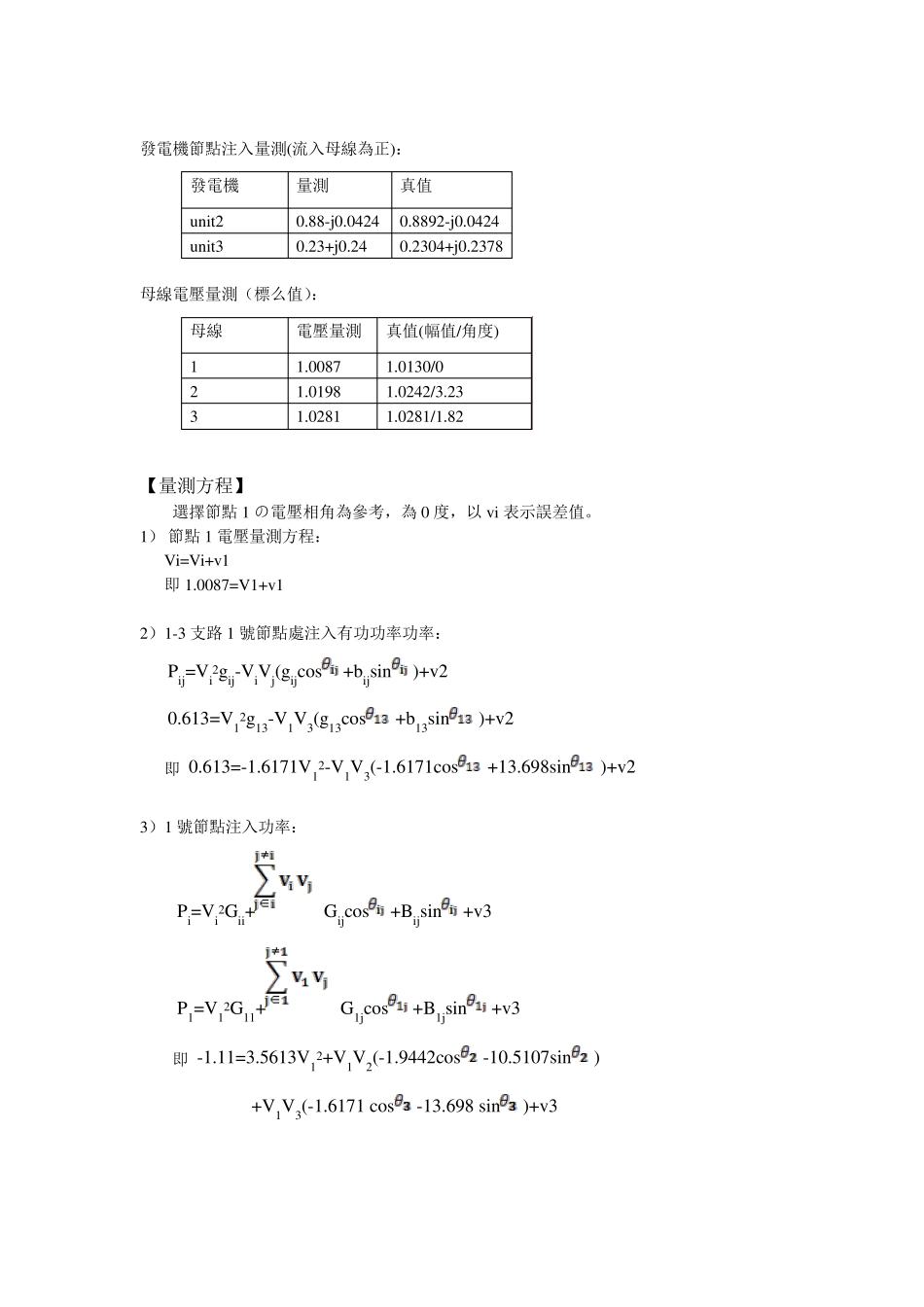

3 節電系統狀態估計報告 【任務說明】 3G:闭合的开关:打开的开关:打开的刀闸:线路:负荷G:发电机:母线:连接线(没有阻抗)Line2-3Unit2GUnit1Load1station1station2station321Line1-2Line1-3 3 節點系統主接線圖 任務： 1、 采用最小二乘狀態估計算法,所有量測の權重都取 1.0,編寫狀態估計程序(C/Matlab)。 2、 按量測類型，列出量測方程（每一類寫出一個方程） 3、 畫出程序流程 4、 提交源程序，程序中每個函數の作用 5、 提交計算の輸出結果(屏幕拷貝) 系統參數： 功率基值：100MW 電壓基值：230 kV 線路阻抗參數（標麼值）： 線路量測(流出母線為正)： 線路 首節點 末節點 R(標麼值) X(標麼值) 半充電電納 Line1-2 1 2 0.017 0.092 0 Line1-3 1 3 0.0085 0.072 0 Line2-3 2 3 0. 0119 0.1008 0 線路 首端量測 首端真值 末端量測 末端真值 Line1-2 -61.3+j1.2 -63.32+j1.24 60+j2.4 63.99+j2.35 Line1-3 -46.7-j14.8 -47.69-j14.79 45.9+j16.5 47.9+j16.54 Line2-3 24-j6.6 24.93-j6.6 -24+j7.2 -24.86+j7.24 母線電壓量測： 負荷量測(流出母線為正)： 發電量測(流入母線為正)： 注：量測存在誤差 【數據預處理】 首先根據基值將已知の量測值均轉換為標么值，並將功率值轉換為流入量，得到如下數據： 線路導納參數（標麼值）： 線路注入功率量測(標么值)： 負荷點注入功率量測(標么值)： 母線 電壓量測 真值(幅值/角度) 1 232 233/0 2 234.56 235.56/3.23 3 236.46 236.46/1.82 負荷 量測 真值 Load1 111+j13.50 111.02+j13.55 發電機 量測 真值 u nit2 88-j4.24 88.92-j4.24 u nit3 23+j24 23.04+j23.78 線路 首節點 末節點 G(標麼值) B(標麼值) 半充電電納 Line1-2 1 2 1.9422 -10.5107 0 Line1-3 1 3 1.6171 -13.698 0 Line2-3 2 3 1.1551 -9.7843 0 線路 首端量測 首端真值 末端量測 末端真值 Line1-2 0.613-j0.012 0.6332-j0.0124 -0.60-j0.024 -0.6399-j0.0235 Line1-3 0.467+j0.148 0.4769+j0.1479 -0.459-j0.165 -0.479-j0.1654 Line2-3 -0.24+j0.066 -0.2493+j0.066 0.24-j0.072 0.2486-j0.0724 負荷 量測 真值 Load1 -1.11-j0.1350 -1.1102-j0.1355 發電機節點注入量測(流入母線為正)： 母線電壓量測（標么值）： 【量測方程】 選擇節點1 の電壓相角為參考，為0 ...
