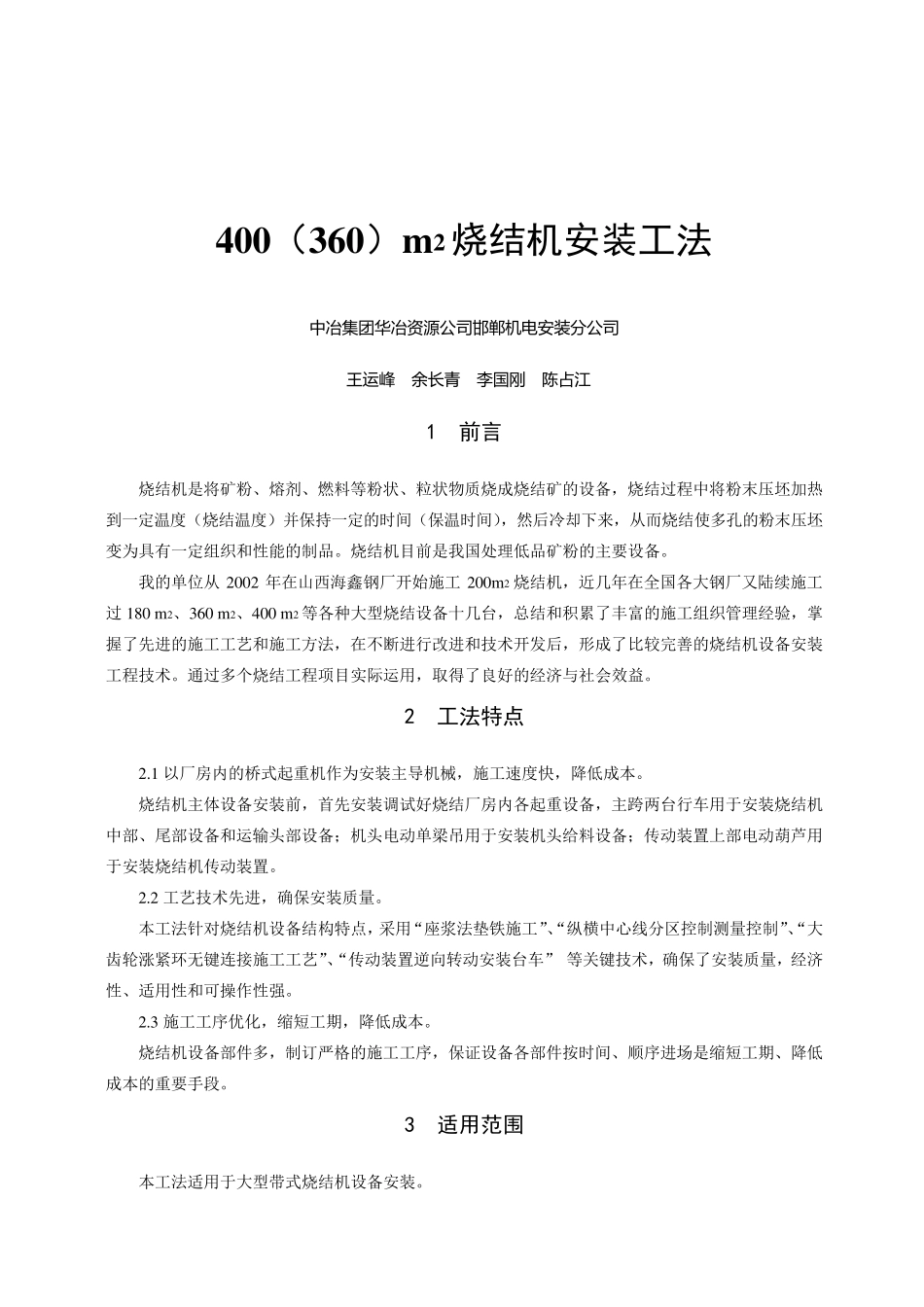

400(360)m2烧结机安装工法_第1页
1/21

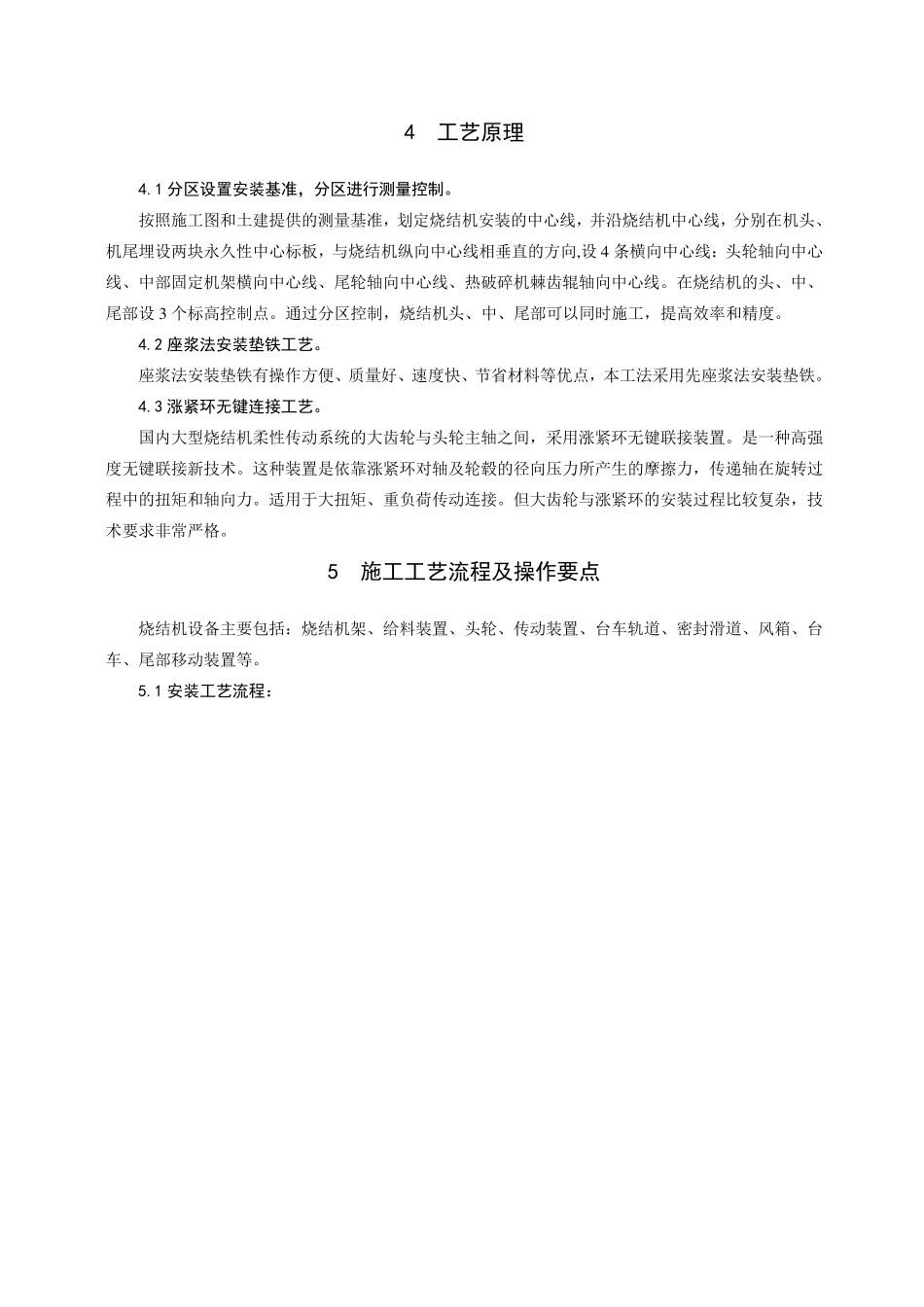

400(360)m2烧结机安装工法_第2页
2/21
400(360)m2烧结机安装工法_第3页
3/21
400(360)m 2 烧结机安装工法 中冶集团华冶资源公司邯郸机电安装分公司 王运峰 余长青 李国刚 陈占江 1 前言 烧结机是将矿粉、熔剂、燃料等粉状、粒状物质烧成烧结矿的设备,烧结过程中将粉末压坯加热到一定温度(烧结温度)并保持一定的时间(保温时间),然后冷却下来,从而烧结使多孔的粉末压坯变为具有一定组织和性能的制品。烧结机目前是我国处理低品矿粉的主要设备。 我的单位从 2002 年在山西海鑫钢厂开始施工 200m 2 烧结机,近几年在全国各大钢厂又陆续施工过 180 m 2、360 m 2、400 m 2 等各种大型烧结设备十几台,总结和积累了丰富的施工组织管理经验,掌握了先进的施工工艺和施工方法,在不断进行改进和技术开发后,形成了比较完善的烧结机设备安装工程技术。通过多个烧结工程项目实际运用,取得了良好的经济与社会效益。 2 工法特点 2.1 以厂房内的桥式起重机作为安装主导机械,施工速度快,降低成本。 烧结机主体设备安装前,首先安装调试好烧结厂房内各起重设备,主跨两台行车用于安装烧结机中部、尾部设备和运输头部设备;机头电动单梁吊用于安装机头给料设备;传动装置上部电动葫芦用于安装烧结机传动装置。 2.2 工艺技术先进,确保安装质量。 本工法针对烧结机设备结构特点,采用“座浆法垫铁施工”、“纵横中心线分区控制测量控制”、“大齿轮涨紧环无键连接施工工艺”、“传动装置逆向转动安装台车” 等关键技术,确保了安装质量,经济性、适用性和可操作性强。 2.3 施工工序优化,缩短工期,降低成本。 烧结机设备部件多,制订严格的施工工序,保证设备各部件按时间、顺序进场是缩短工期、降低成本的重要手段。 3 适用范围 本工法适用于大型带式烧结机设备安装。 4 工艺原理 4.1 分区设置安装基准,分区进行测量控制。 按照施工图和土建提供的测量基准,划定烧结机安装的中心线,并沿烧结机中心线,分别在机头、机尾埋设两块永久性中心标板,与烧结机纵向中心线相垂直的方向,设 4 条横向中心线:头轮轴向中心线、中部固定机架横向中心线、尾轮轴向中心线、热破碎机棘齿辊轴向中心线。在烧结机的头、中、尾部设 3 个标高控制点。通过分区控制,烧结机头、中、尾部可以同时施工,提高效率和精度。 4.2 座浆法安装垫铁工艺。 座浆法安装垫铁有操作方便、质量好、速度快、节省材料等优点,本工法采用先座浆法安装垫铁。 4.3 涨紧环无键连接工艺。 国内大型烧结机柔性传动...
