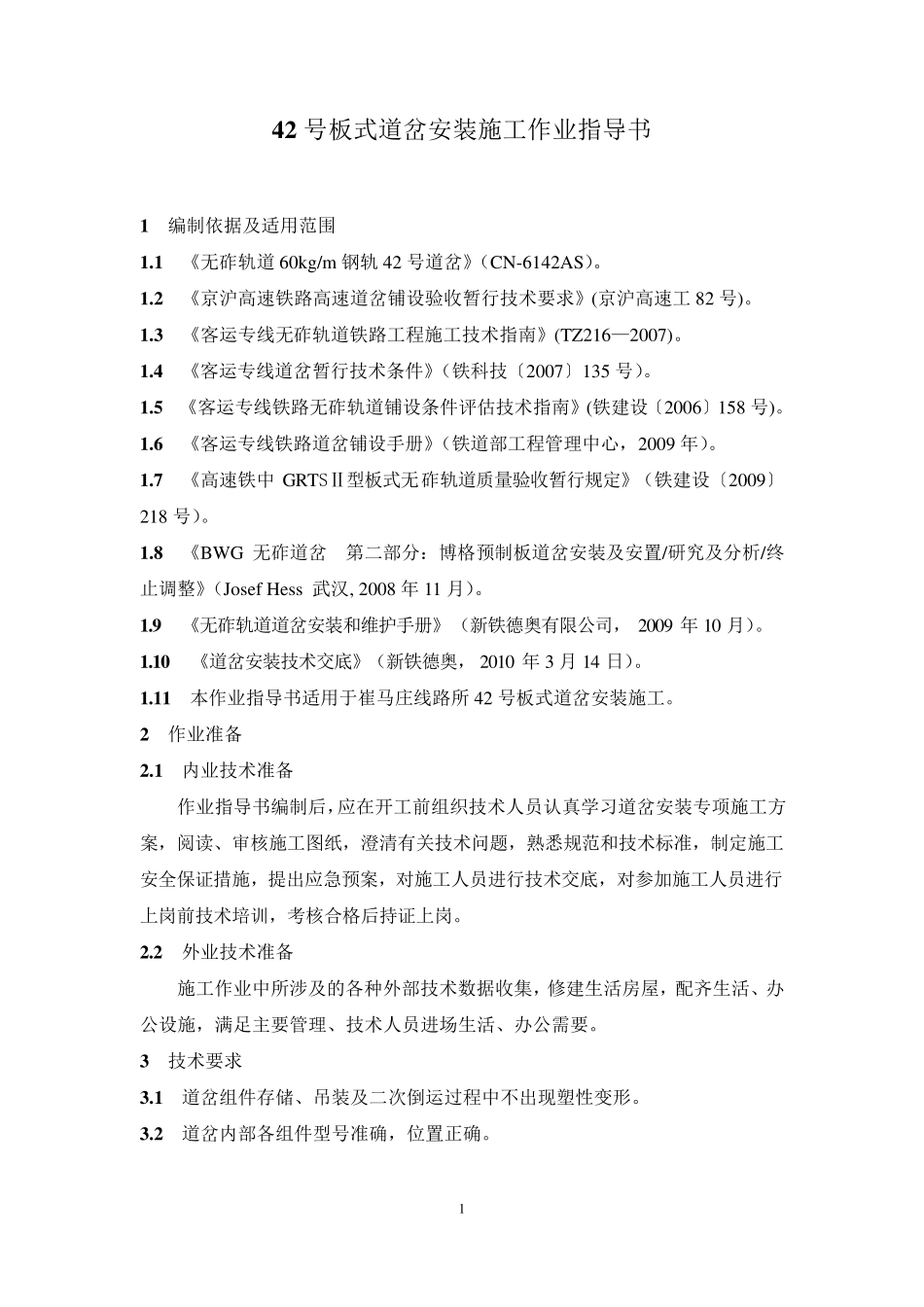

42号道岔安装作业指导书1_第1页
1/32

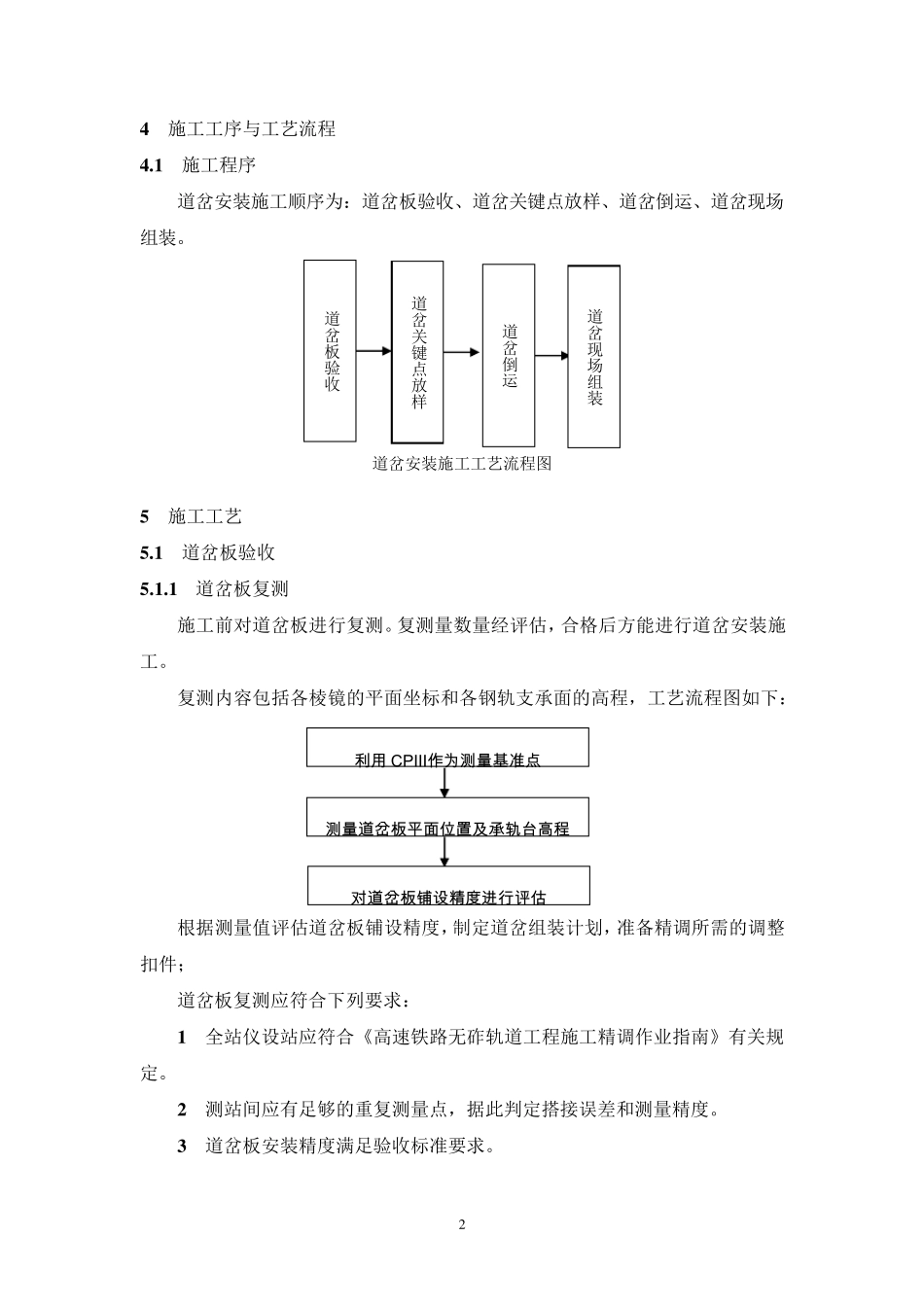

42号道岔安装作业指导书1_第2页
2/32
42号道岔安装作业指导书1_第3页
3/32
1 4 2 号板式道岔安装施工作业指导书 1 编制依据及适用范围 1 .1 《无砟轨道60kg/m 钢轨42 号道岔》(CN-6142AS)。 1 .2 《京沪高速铁路高速道岔铺设验收暂行技术要求》(京沪高速工82 号)。 1 .3 《客运专线无砟轨道铁路工程施工技术指南》(TZ216—2007)。 1 .4 《客运专线道岔暂行技术条件》(铁科技〔2007〕135 号)。 1 .5 《客运专线铁路无砟轨道铺设条件评估技术指南》(铁建设〔2006〕158 号)。 1 .6 《客运专线铁路道岔铺设手册》(铁道部工程管理中心,2009 年)。 1 .7 《高速铁中 GRTSⅡ型板式无砟轨道质量验收暂行规定》(铁建设〔2009〕218 号)。 1 .8 《BWG 无砟道岔 第二部分:博格预制板道岔安装及安置/研究及分析/终止调整》(Josef Hess 武汉, 2008 年 11 月)。 1 .9 《无砟轨道道岔安装和维护手册》(新铁德奥有限公司, 2009 年 10 月)。 1 .1 0 《道岔安装技术交底》(新铁德奥, 2010 年 3 月 14 日)。 1 .1 1 本作业指导书适用于崔马庄线路所 42 号板式道岔安装施工。 2 作业准备 2 .1 内业技术准备 作业指导书编制后,应在开工前组织技术人员认真学习道岔安装专项施工方案,阅读、审核施工图纸,澄清有关技术问题,熟悉规范和技术标准,制定施工安全保证措施,提出应急预案,对施工人员进行技术交底,对参加施工人员进行上岗前技术培训,考核合格后持证上岗。 2 .2 外业技术准备 施工作业中所涉及的各种外部技术数据收集,修建生活房屋,配齐生活、办公设施,满足主要管理、技术人员进场生活、办公需要。 3 技术要求 3 .1 道岔组件存储、吊装及二次倒运过程中不出现塑性变形。 3 .2 道岔内部各组件型号准确,位置正确。 2 4 施工工序与工艺流程 4 .1 施工程序 道岔安装施工顺序为:道岔板验收、道岔关键点放样、道岔倒运、道岔现场组装。 道岔安装施工工艺流程图 5 施工工艺 5 .1 道岔板验收 5 .1 .1 道岔板复测 施工前对道岔板进行复测。复测量数量经评估,合格后方能进行道岔安装施工。 复测内容包括各棱镜的平面坐标和各钢轨支承面的高程,工艺流程图如下: 根据测量值评估道岔板铺设精度,制定道岔组装计划,准备精调所需的调整扣件; 道岔板复测应符合下列要求: 1 全站仪设站应符合《高速铁路无砟轨道工程施工精调作业指南》有关规定。 2 测站间应有足够的重复测量点,据此判定搭接误差和测量...
