42对称三相交流电路的分析

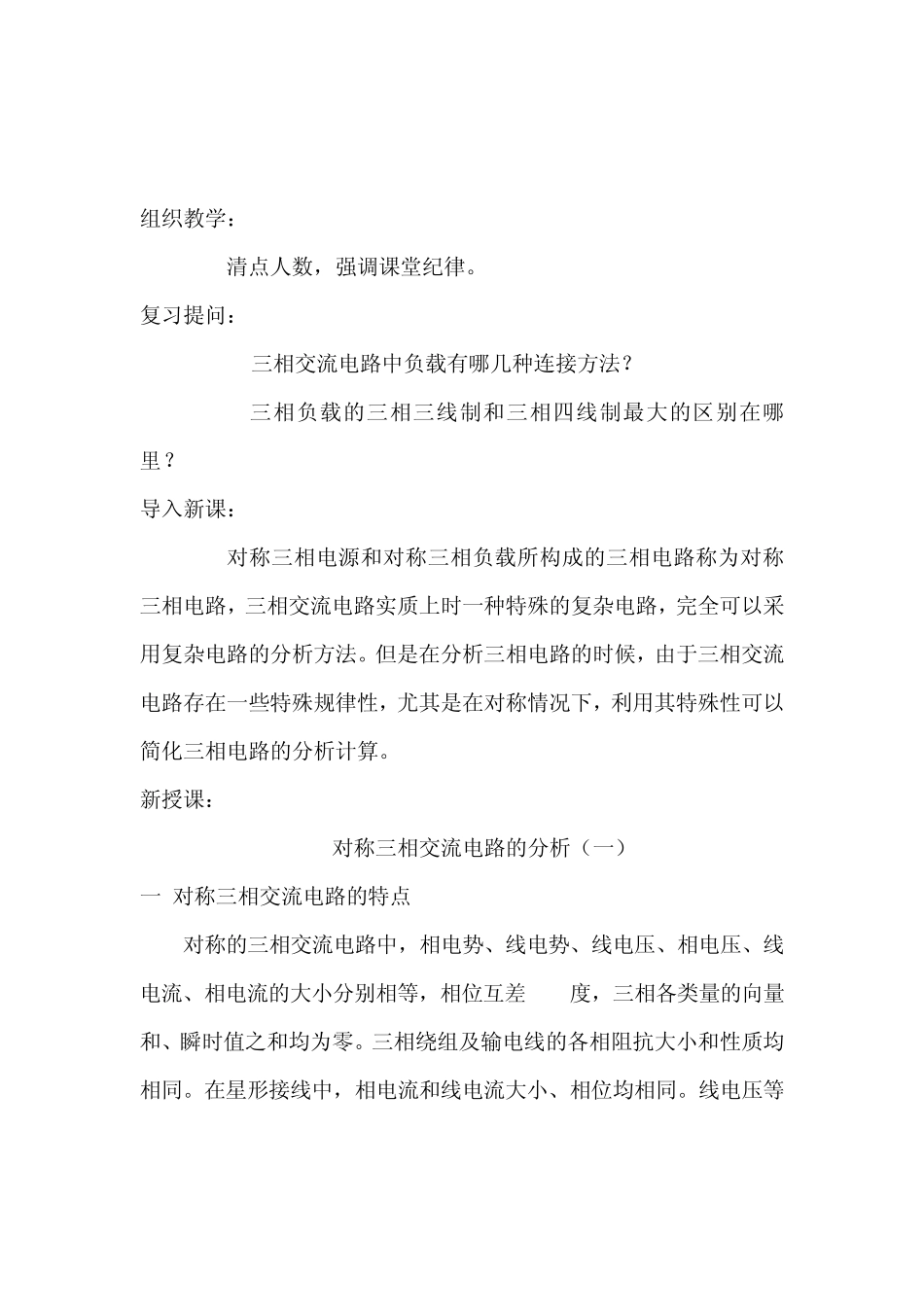

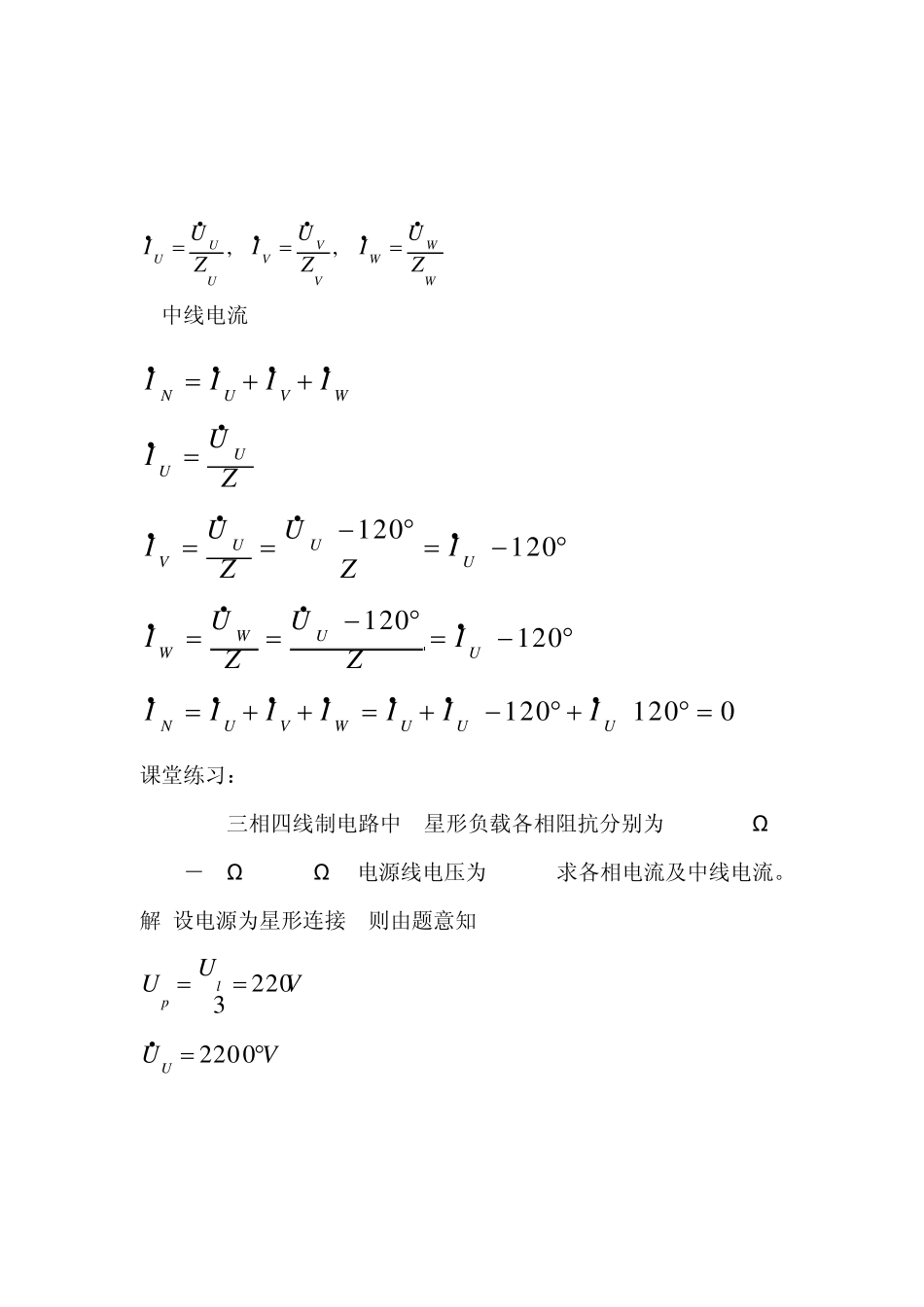

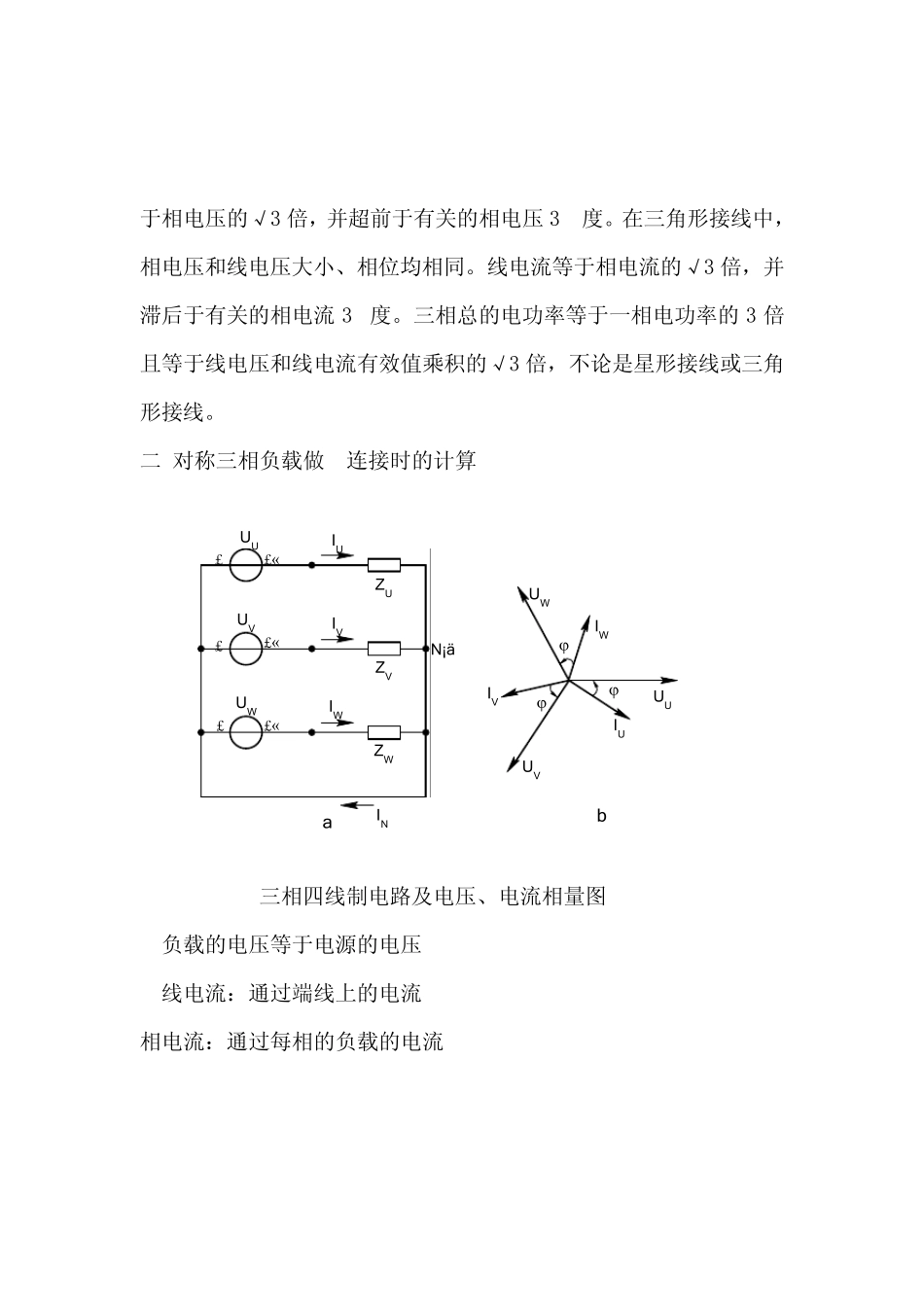

组织教学： 清点人数，强调课堂纪律。 复习提问： 1.三相交流电路中负载有哪几种连接方法？ 2.三相负载的三相三线制和三相四线制最大的区别在哪里？ 导入新课： 对称三相电源和对称三相负载所构成的三相电路称为对称三相电路，三相交流电路实质上时一种特殊的复杂电路，完全可以采用复杂电路的分析方法。但是在分析三相电路的时候，由于三相交流电路存在一些特殊规律性，尤其是在对称情况下，利用其特殊性可以简化三相电路的分析计算。 新授课： 4-2 对称三相交流电路的分析（一） 一.对称三相交流电路的特点 对称的三相交流电路中，相电势、线电势、线电压、相电压、线电流、相电流的大小分别相等，相位互差 120度，三相各类量的向量和、瞬时值之和均为零。三相绕组及输电线的各相阻抗大小和性质均相同。在星形接线中，相电流和线电流大小、相位均相同。线电压等于相电压的√3 倍，并超前于有关的相电压30 度。在三角形接线中，相电压和线电压大小、相位均相同。线电流等于相电流的√3 倍，并滞后于有关的相电流30度。三相总的电功率等于一相电功率的3 倍且等于线电压和线电流有效值乘积的√3 倍，不论是星形接线或三角形接线。 二.对称三相负载做Y连接时的计算 三相四线制电路及电压、电流相量图 1.负载的电压等于电源的电压 2.线电流：通过端线上的电流 相电流：通过每相的负载的电流 (a)£«£UW.£«£UU.UV.ZU££«NN¡äZVZWWVUIU.IV.IW.UV.UU.UW.IV.IU.IW.(b)IN. 3.中线电流 课堂练习： 三相四线制电路中, 星形负载各相阻抗分别为ZU=8+j6Ω , ZV=3－j4Ω ,ZW=10Ω , 电源线电压为380V, 求各相电流及中线电流。 解 设电源为星形连接, 则由题意知 01 2 01 2 01 2 01 2 01 2 01 2 0UUUWVUNUUWWUUUVUUWVUNIIIIIIIIZUZUIIZUZUIZUIIIIIVUVUUUlp02 2 02 2 03WWWVVVUUUZUIZUIZUI,, 小结： 本节课我们学习了三相对称交流电路中的负载成星形连接时候应该如何进行计算，以及其线电流，相电流；相电压，线电压之间的关系。 课后作业： 习题册 4-2 一，二 AjZUIUUU9.3 62 29.3 61 002 2 06802 2 0AZUIAjZUIWWWVVV1 2 02 201 01 2 02 2 01 01 2 02...
