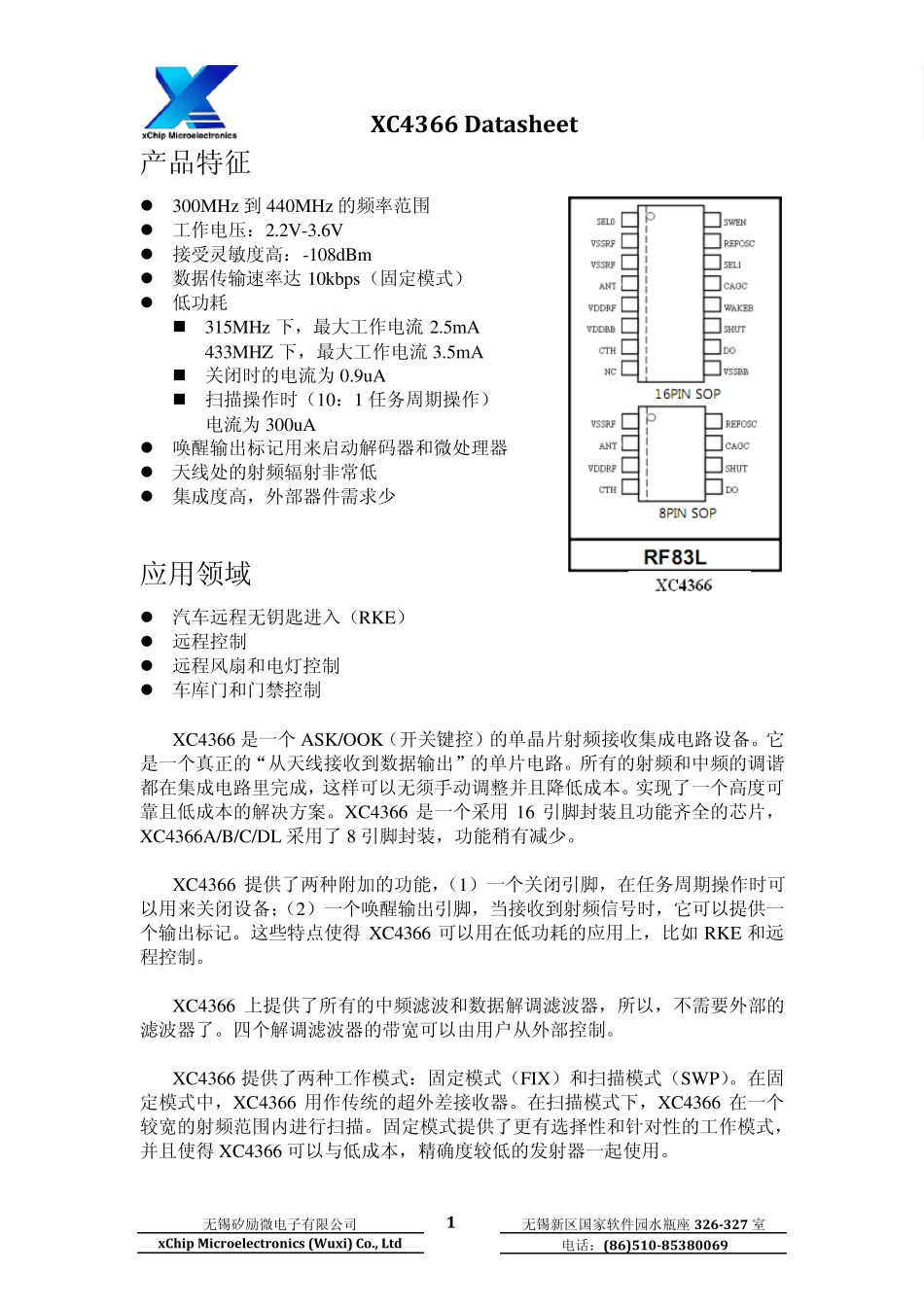

XC4366 Datasheet 无锡矽励微电子有限公司 1 无锡新区国家软件园水瓶座 326-327 室 xChip Microelectronics (Wuxi) Co., Ltd 电话：(86)510-85380069 产品特征 300MHz 到 440MHz 的频率范围 工作电压：2.2V-3.6V 接受灵敏度高：-108dBm 数据传输速率达 10kbps（固定模式） 低功耗 315MHz 下，最大工作电流 2.5mA 433MHZ 下，最大工作电流 3.5mA 关闭时的电流为 0.9uA 扫描操作时（10：1 任务周期操作） 电流为 300uA 唤醒输出标记用来启动解码器和微处理器 天线处的射频辐射非常低 集成度高，外部器件需求少 应用领域 汽车远程无钥匙进入（RKE） 远程控制 远程风扇和电灯控制 车库门和门禁控制 XC4366 是一个 ASK/OOK（开关键控）的单晶片射频接收集成电路设备。它是一个真正的“从天线接收到数据输出”的单片电路。所有的射频和中频的调谐都在集成电路里完成，这样可以无须手动调整并且降低成本。实现了一个高度可靠且低成本的解决方案。XC4366 是一个采用 16 引脚封装且功能齐全的芯片，XC4366A/B/C/DL 采用了 8 引脚封装，功能稍有减少。 XC4366 提供了两种附加的功能，（1）一个关闭引脚，在任务周期操作时可以用来关闭设备；（2）一个唤醒输出引脚，当接收到射频信号时，它可以提供一个输出标记。这些特点使得 XC4366 可以用在低功耗的应用上，比如 RKE 和远程控制。 XC4366 上提供了所有的中频滤波和数据解调滤波器，所以，不需要外部的滤波器了。四个解调滤波器的带宽可以由用户从外部控制。 XC4366 提供了两种工作模式：固定模式（FIX）和扫描模式（SWP）。在固定模式中，XC4366 用作传统的超外差接收器。在扫描模式下，XC4366 在一个较宽的射频范围内进行扫描。固定模式提供了更有选择性和针对性的工作模式，并且使得 XC4366 可以与低成本，精确度较低的发射器一起使用。 XC4366 Datasheet 无锡矽励微电子有限公司 2 无锡新区国家软件园水瓶座326-327 室 xChip Microelectronics (Wuxi) Co., Ltd 电话：(86)510-85380069 1.目录 1 .目录 ............................................................................................................................ 2 2 .典型的应用 ..........................................................................................
