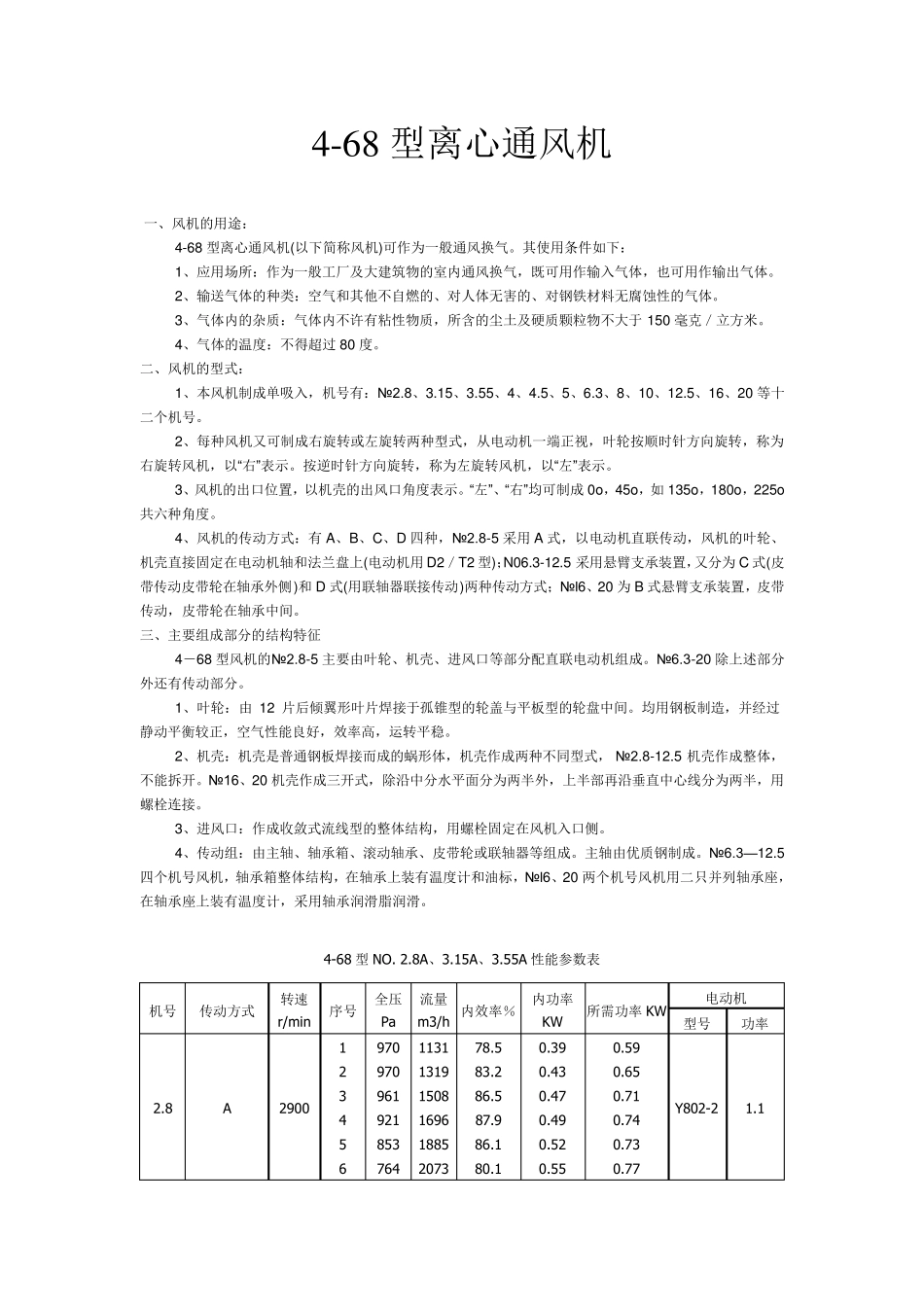

4 -6 8 型离心通风机 一、风机的用途： 4-68 型离心通风机(以下简称风机)可作为一般通风换气。其使用条件如下： 1、应用场所：作为一般工厂及大建筑物的室内通风换气，既可用作输入气体，也可用作输出气体。 2、输送气体的种类：空气和其他不自燃的、对人体无害的、对钢铁材料无腐蚀性的气体。 3、气体内的杂质：气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于 150 毫克／立方米。 4、气体的温度：不得超过 80 度。 二、风机的型式： 1、本风机制成单吸入，机号有：№2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、16、20 等十二个机号。 2、每种风机又可制成右旋转或左旋转两种型式，从电动机一端正视，叶轮按顺时针方向旋转，称为右旋转风机，以“右”表示。按逆时针方向旋转，称为左旋转风机，以“左”表示。 3、风机的出口位置，以机壳的出风口角度表示。“左”、“右”均可制成 0o，45o，如 135o，180o，225o共六种角度。 4、风机的传动方式：有 A、B、C、D 四种，№2.8-5 采用 A 式，以电动机直联传动，风机的叶轮、机壳直接固定在电动机轴和法兰盘上(电动机用 D2／T2 型)；N06.3-12.5 采用悬臂支承装置，又分为 C 式(皮带传动皮带轮在轴承外侧)和 D 式(用联轴器联接传动)两种传动方式；№l6、20 为 B 式悬臂支承装置，皮带传动，皮带轮在轴承中间 。 三 、主 要 组 成部 分的结 构 特 征 4－ 68 型风机的№2.8-5 主 要 由 叶轮、机壳、进 风口等部 分配 直联电动机组 成。№6.3-20 除 上述 部 分外还 有传动部 分。 1、叶轮：由12 片 后 倾 翼 形 叶片 焊 接于孤 锥 型的轮盖 与 平 板 型的轮盘中间 。均用钢板 制造 ，并 经 过静 动平 衡 较 正，空气性能 良 好 ，效 率 高 ，运 转平 稳 。 2、机壳：机壳是 普 通钢板 焊 接而 成的蜗 形 体，机壳作成两种不同 型式， №2.8-12.5 机壳作成整 体，不能 拆 开 。№16、20 机壳作成三 开 式，除 沿 中分水 平 面 分为两半 外，上半 部 再 沿 垂 直中心线 分为两半 ，用螺 栓 连 接。 3、进 风口：作成收 敛 式流 线 型的整 体结 构 ，用螺 栓 固定在风机入口侧。 4、传动组 ：由 主 轴、轴承箱 、滚 动轴承、皮带轮或联轴器等组 成。主 轴由 优 质钢制成。№6.3— 12.5四个机号风机，轴承箱 整 体结 构 ，在轴承上...
