485总线方式走线,各类线的传输距离

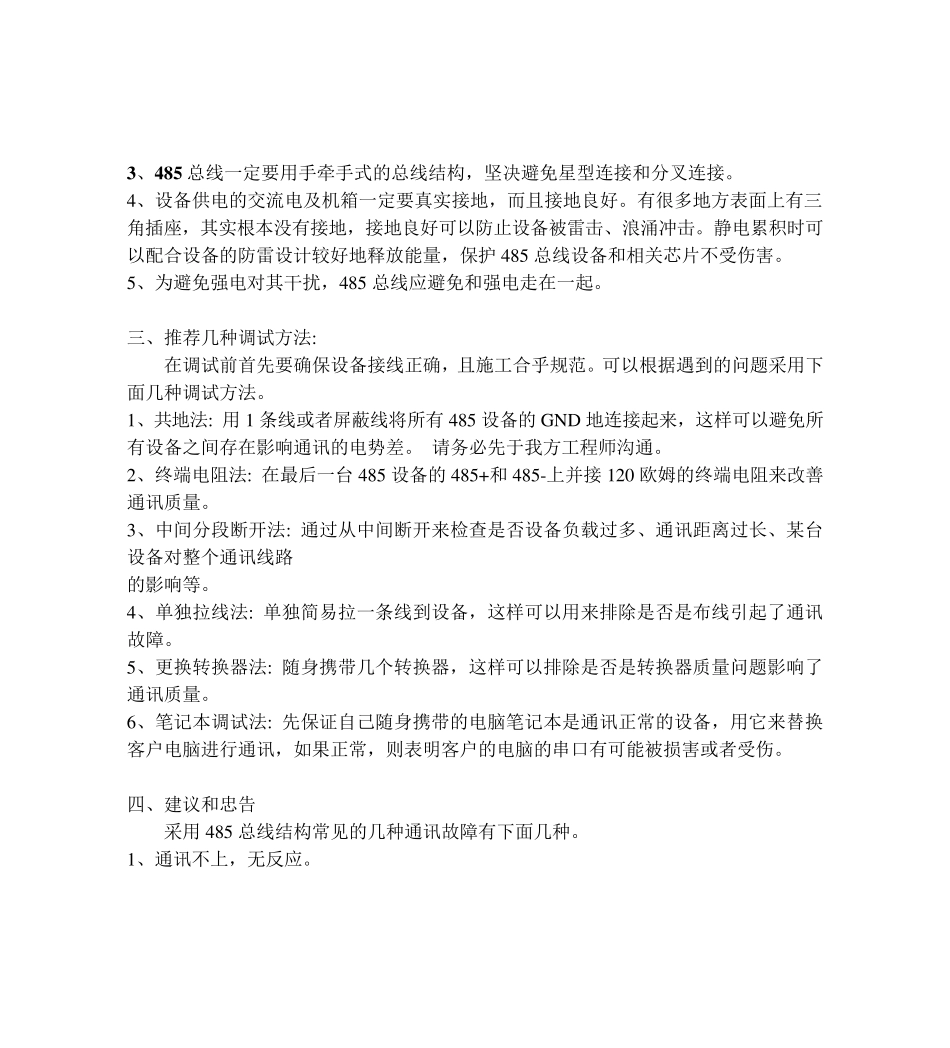

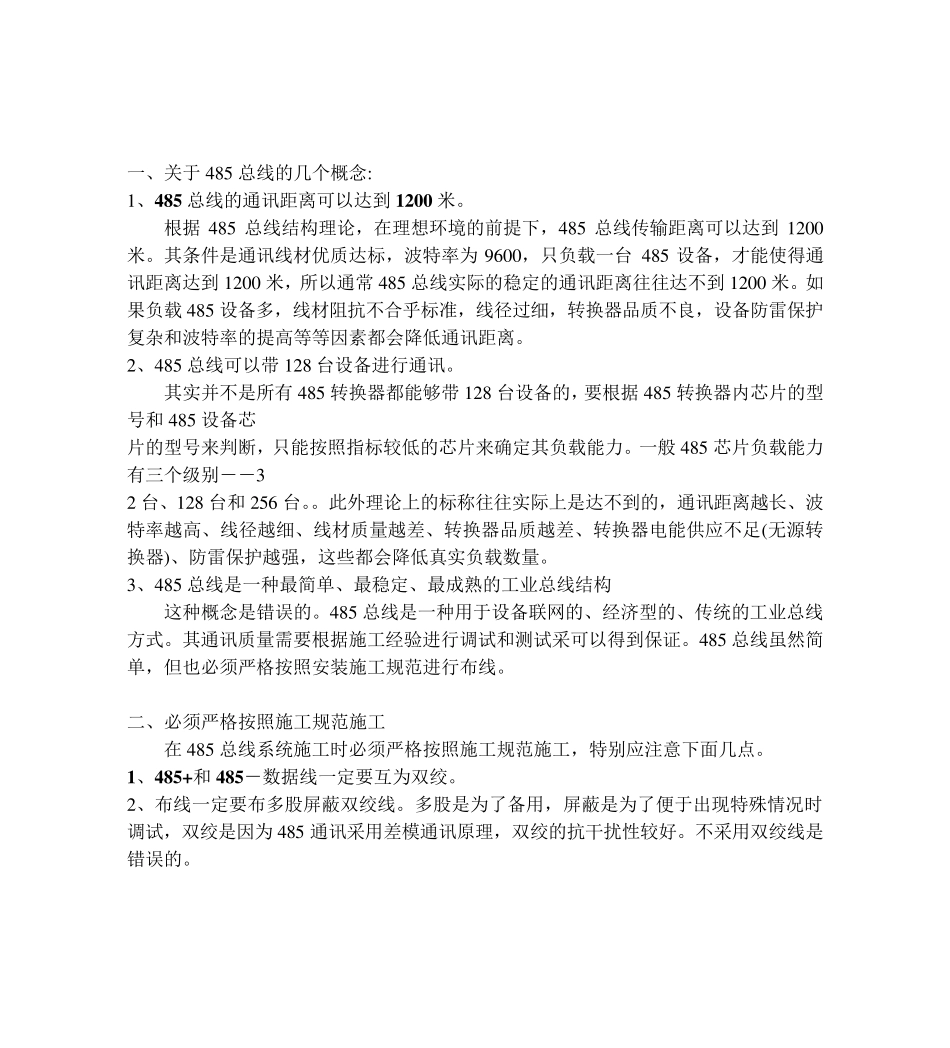

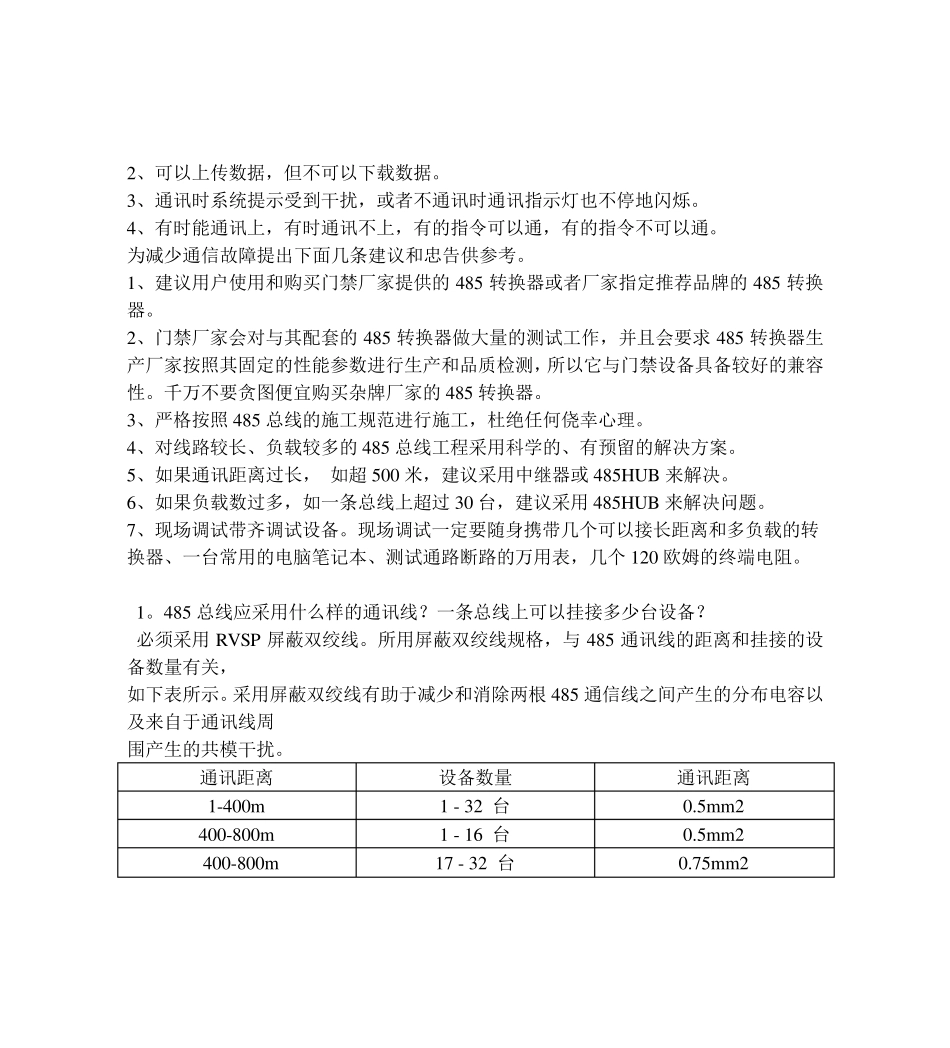

一、关于485 总线的几个概念: 1、485 总线的通讯距离可以达到1200 米。 根据485 总线结构理论，在理想环境的前提下，485 总线传输距离可以达到1200米。其条件是通讯线材优质达标，波特率为9600，只负载一台 485 设备，才能使得通讯距离达到1200 米，所以通常485 总线实际的稳定的通讯距离往往达不到1200 米。如果负载485 设备多，线材阻抗不合乎标准，线径过细，转换器品质不良，设备防雷保护复杂和波特率的提高等等因素都会降低通讯距离。 2、485 总线可以带128 台设备进行通讯。 其实并不是所有485 转换器都能够带128 台设备的，要根据485 转换器内芯片的型号和485 设备芯 片的型号来判断，只能按照指标较低的芯片来确定其负载能力。一般485 芯片负载能力有三个级别――3 2 台、128 台和256 台。。此外理论上的标称往往实际上是达不到的，通讯距离越长、波特率越高、线径越细、线材质量越差、转换器品质越差、转换器电能供应不足(无源转换器)、防雷保护越强，这些都会降低真实负载数量。 3、485 总线是一种最简单、最稳定、最成熟的工业总线结构 这种概念是错误的。485 总线是一种用于设备联网的、经济型的、传统的工业总线方式。其通讯质量需要根据施工经验进行调试和测试采可以得到保证。485 总线虽然简单，但也必须严格按照安装施工规范进行布线。 二、必须严格按照施工规范施工 在485 总线系统施工时必须严格按照施工规范施工，特别应注意下面几点。 1、485+和485－数据线一定要互为双绞。 2、布线一定要布多股屏蔽双绞线。多股是为了备用，屏蔽是为了便于出现特殊情况时调试，双绞是因为485 通讯采用差模通讯原理，双绞的抗干扰性较好。不采用双绞线是错误的。 3 、4 8 5 总线一定要用手牵手式的总线结构，坚决避免星型连接和分叉连接。 4、设备供电的交流电及机箱一定要真实接地，而且接地良好。有很多地方表面上有三角插座，其实根本没有接地，接地良好可以防止设备被雷击、浪涌冲击。静电累积时可以配合设备的防雷设计较好地释放能量，保护 485 总线设备和相关芯片不受伤害。 5、为避免强电对其干扰，485 总线应避免和强电走在一起。 三、推荐几种调试方法: 在调试前首先要确保设备接线正确，且施工合乎规范。可以根据遇到的问题采用下面几种调试方法。 1、共地法: 用 1 条线或者屏蔽线将所有 485 设备的 G N D 地连接起来，这样可以避免所有设备之间存在影响通讯的电势差...
