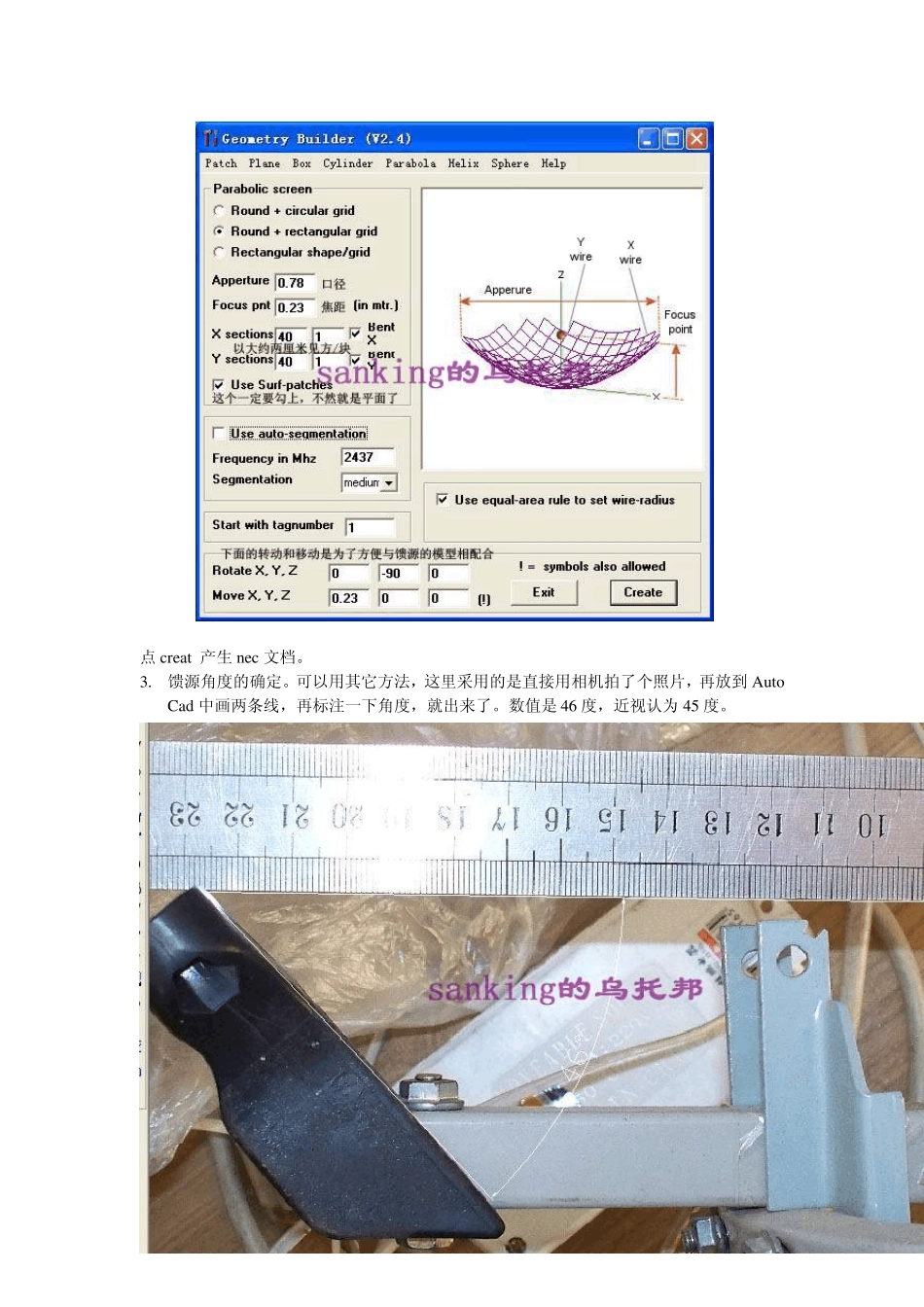

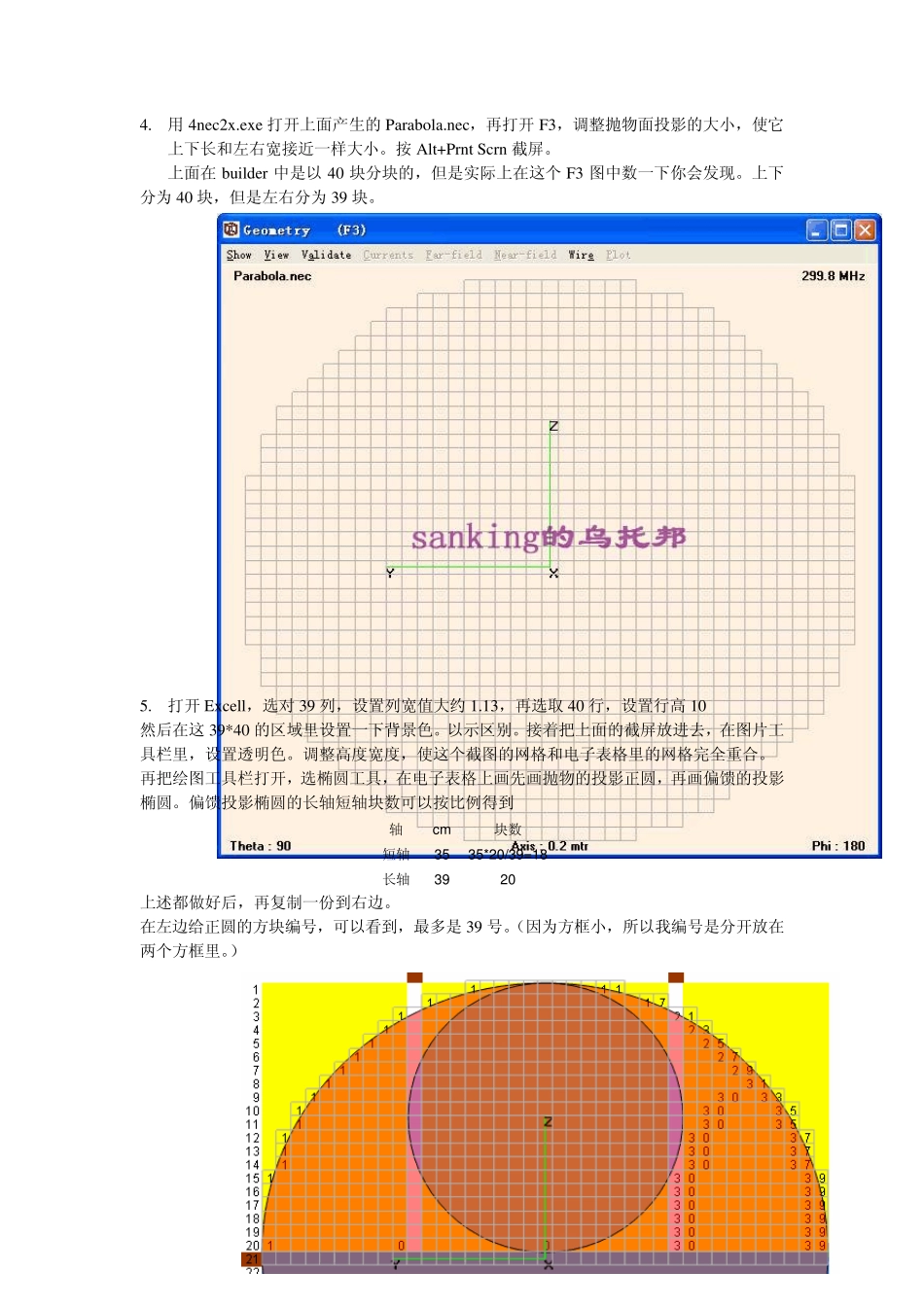

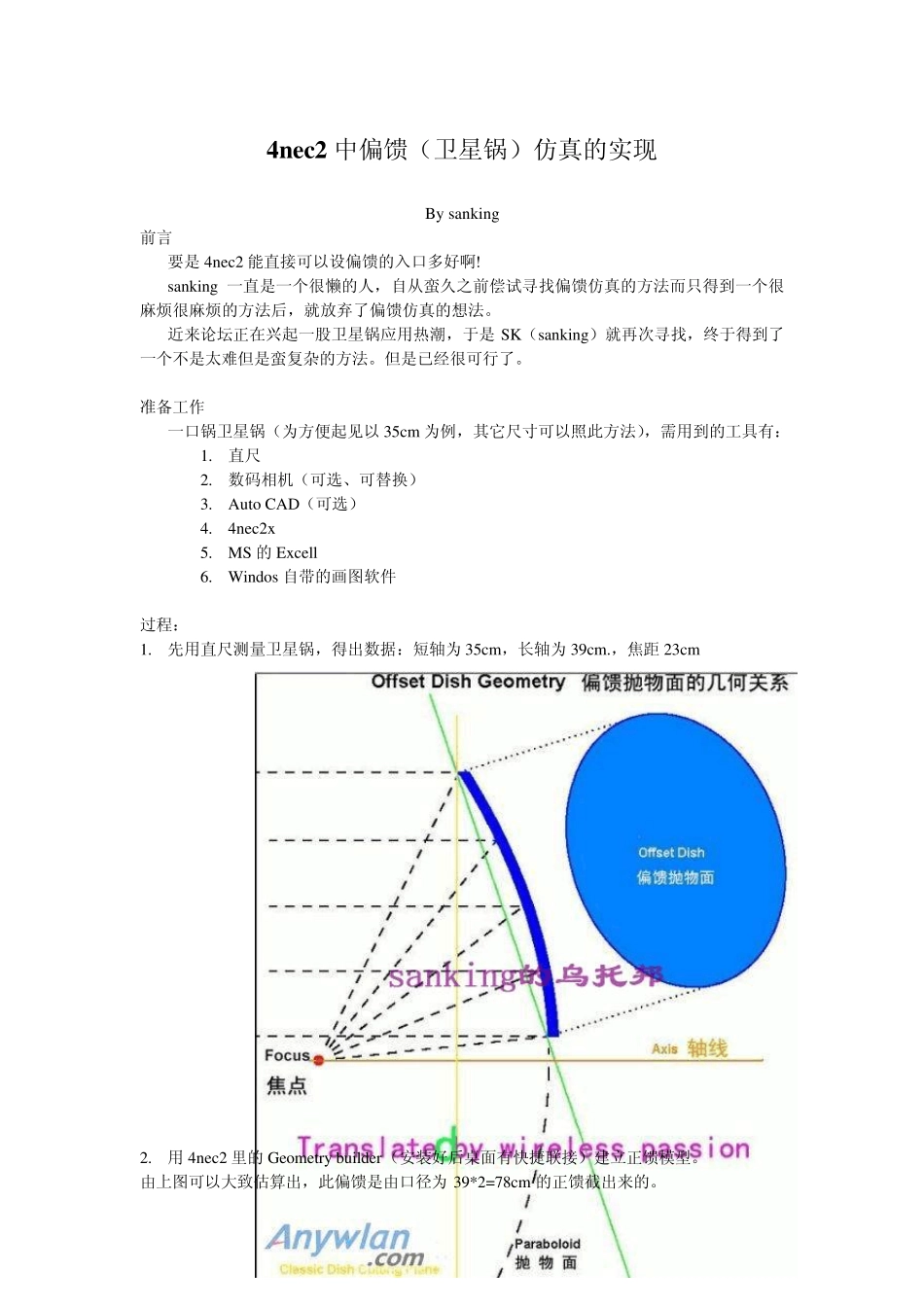

4nec2 中偏馈（卫星锅）仿真的实现 By sanking 前言 要是4nec2 能直接可以设偏馈的入口多好啊! sanking 一直是一个很懒的人，自从蛮久之前偿试寻找偏馈仿真的方法而只得到一个很麻烦很麻烦的方法后，就放弃了偏馈仿真的想法。 近来论坛正在兴起一股卫星锅应用热潮，于是SK（sanking）就再次寻找，终于得到了一个不是太难但是蛮复杂的方法。但是已经很可行了。 准备工作 一口锅卫星锅（为方便起见以35cm 为例，其它尺寸可以照此方法），需用到的工具有： 1. 直尺 2. 数码相机（可选、可替换） 3. Au to CAD（可选） 4. 4nec2x 5. MS 的Ex cell 6. Windos 自带的画图软件 过程： 1. 先用直尺测量卫星锅，得出数据：短轴为35cm，长轴为39cm.，焦距 23cm 2. 用4nec2 里的Geometry bu ilder（安装好后桌面有快捷联接）建立正馈模型。 由上图可以大致估算出，此偏馈是由口径为39*2=78cm 的正馈截出来的。 点creat 产生nec 文档。 3. 馈源角度的确定。可以用其它方法，这里采用的是直接用相机拍了个照片，再放到 Au to Cad 中画两条线，再标注一下角度，就出来了。数值是 46 度，近视认为 45 度。 4. 用4nec2x .ex e 打开上面产生的Parabola.nec，再打开F3，调整抛物面投影的大小，使它上下长和左右宽接近一样大小。按 Alt+Prnt Scrn 截屏。 上面在 bu ilder 中是以 40 块分块的，但是实际上在这个 F3 图中数一下你会发现。上下分为 40 块，但是左右分为 39 块。 5. 打开Ex cell，选对 39 列，设置列宽值大约 1.13，再选取 40 行，设置行高 10 然后在这 39*40 的区域里设置一下背景色。以示区别。接着把上面的截屏放进去，在图片工具栏里，设置透明色。调整高度宽度，使这个截图的网格和电子表格里的网格完全重合。 再把绘图工具栏打开，选椭圆工具，在电子表格上画先画抛物的投影正圆，再画偏馈的投影椭圆。偏馈投影椭圆的长轴短轴块数可以按比例得到 轴 cm块数 短轴3535*20/39=18长轴3920 上述都做好后，再复制一份到右边。 在左边给正圆的方块编号，可以看到，最多是 39 号。（因为方框小，所以我编号是分开放在两个方框里。） 在右边给偏馈的投影椭圆的方块编号。比较随意地编了，因为这个小椭圆的块数不多就直接以1234567890123456789 这样来编号。 清点完毕块数后，就可以进行数据操作了。看下图， 详细的数据在附带的xls 文档里有 6. 现在就...
