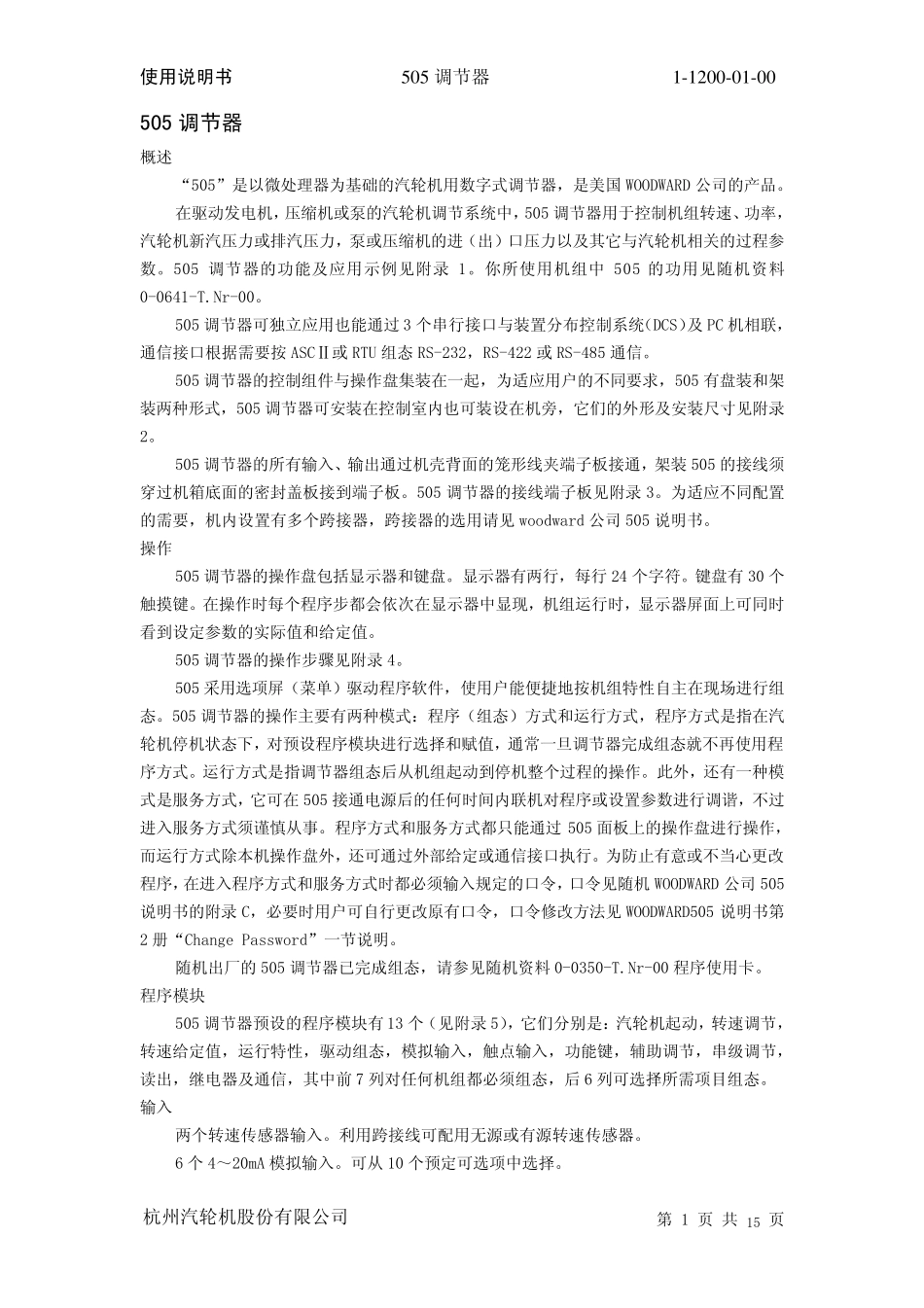

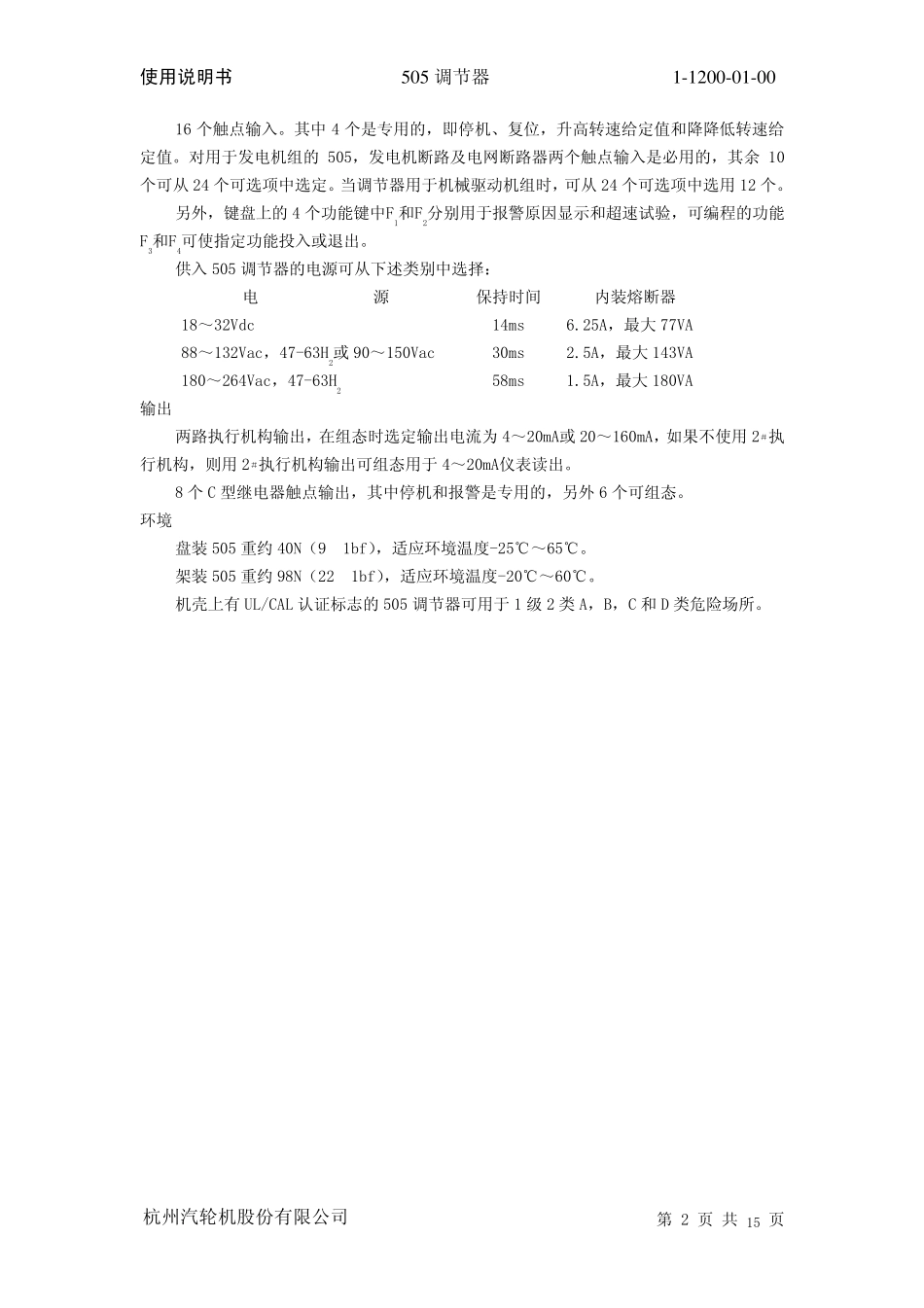

使用说明书 5 0 5 调节器 1 -1 2 0 0 -0 1 -0 0 505 调节器 概述 “505”是以微处理器为基础的汽轮机用数字式调节器，是美国 WOODWARD 公司的产品。 在驱动发电机，压缩机或泵的汽轮机调节系统中，505 调节器用于控制机组转速、功率，汽轮机新汽压力或排汽压力，泵或压缩机的进（出）口压力以及其它与汽轮机相关的过程参数。505 调节器的功能及应用示例见附录 1。你所使用机组中 505 的功用见随机资料0-0641-T.Nr-00。 505 调节器可独立应用也能通过 3 个串行接口与装置分布控制系统（DCS）及 PC 机相联，通信接口根据需要按 ASCⅡ或 RTU 组态 RS-232，RS-422 或 RS-485 通信。 505 调节器的控制组件与操作盘集装在一起，为适应用户的不同要求，505 有盘装和架装两种形式，505 调节器可安装在控制室内也可装设在机旁，它们的外形及安装尺寸见附录2。 505 调节器的所有输入、输出通过机壳背面的笼形线夹端子板接通，架装 505 的接线须穿过机箱底面的密封盖板接到端子板。505 调节器的接线端子板见附录 3。为适应不同配置的需要，机内设置有多个跨接器，跨接器的选用请见 woodward 公司 505 说明书。 操作 505 调节器的操作盘包括显 示器和键 盘。显 示器有两行，每 行 24 个字符 。键 盘有 30 个触 摸 键 。在操作时 每 个程序 步 都 会 依 次 在显 示器中显 现 ，机组运 行时 ，显 示器屏 面上 可同时看 到设定 参数的实 际 值 和给 定 值 。 505 调节器的操作步 骤 见附录 4。 505 采 用选项 屏 （菜 单 ）驱动程序 软 件，使用户能便 捷 地 按机组特 性 自 主 在现 场 进行组态。505 调节器的操作主 要有两种模 式： 程序 （组态）方 式和运 行方 式，程序 方 式是指 在汽轮机停 机状 态下 ，对 预 设程序 模 块 进行选择 和赋 值 ，通常 一旦 调节器完 成 组态就 不再 使用程序 方 式。运 行方 式是指 调节器组态后 从 机组起动到停 机整 个过程的操作。此 外，还 有一种模式是服 务 方 式，它可在 505 接通电源 后 的任 何 时 间 内联机对 程序 或设置参数进行调谐 ，不过进入服 务 方 式须谨 慎 从 事 。程序 方 式和服 务 方 式都 只 能通过 505 面板上 的操作盘进行操作，而 运 行方 式除 本 机操作盘外，还 可通过外部 给 定 或通...
