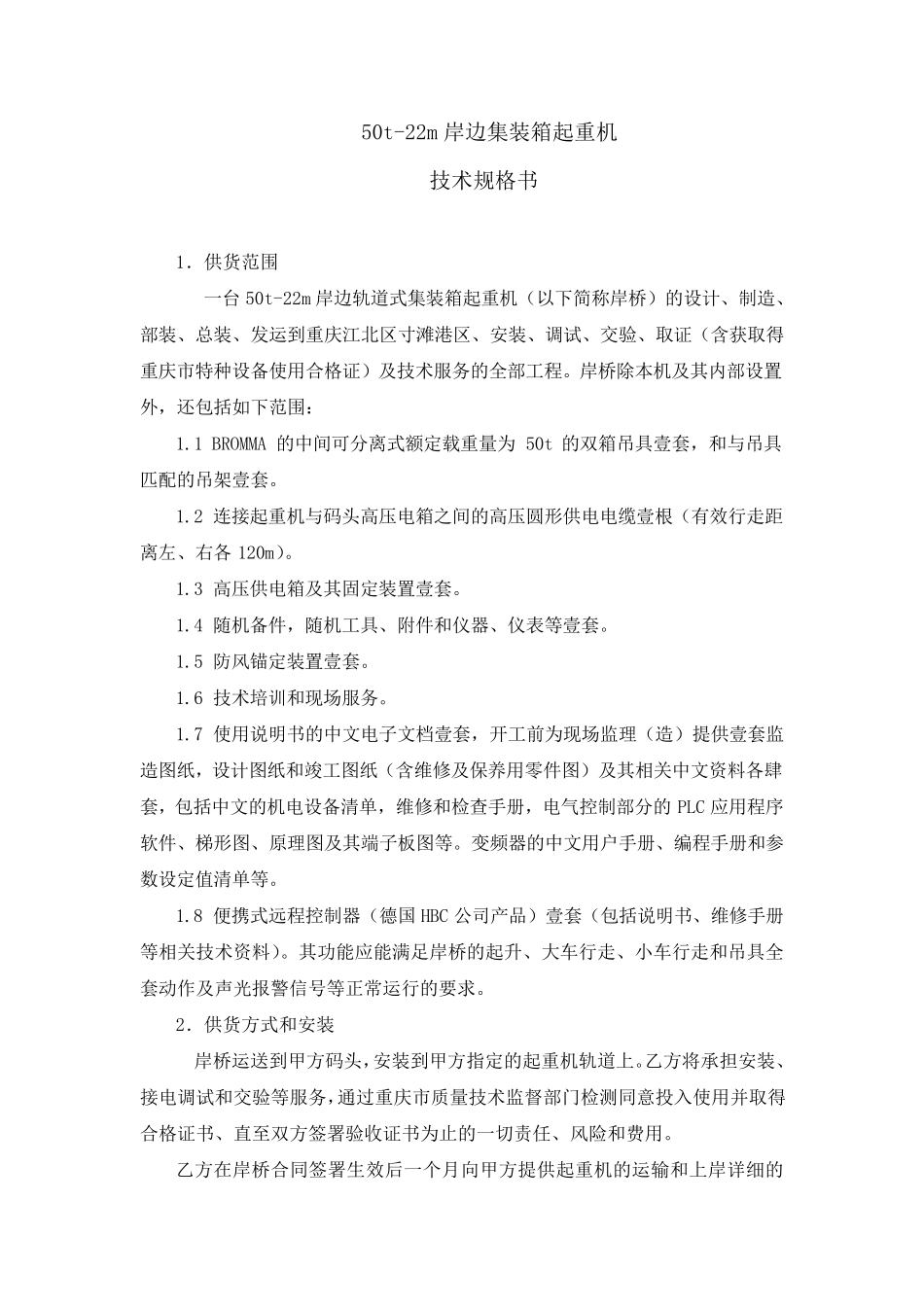

50t-22m 岸边集装箱起重机 技术规格书 1．供货范围 一台50t-22m 岸边轨道式集装箱起重机（以下简称岸桥）的设计、制造、部装、总装、发运到重庆江北区寸滩港区、安装、调试、交验、取证（含获取得重庆市特种设备使用合格证）及技术服务的全部工程。岸桥除本机及其内部设置外，还包括如下范围： 1.1 BROMMA 的中间可分离式额定载重量为 50t 的双箱吊具壹套，和与吊具匹配的吊架壹套。 1.2 连接起重机与码头高压电箱之间的高压圆形供电电缆壹根（有效行走距离左、右各 120m）。 1.3 高压供电箱及其固定装置壹套。 1.4 随机备件，随机工具、附件和仪器、仪表等壹套。 1.5 防风锚定装置壹套。 1.6 技术培训和现场服务。 1.7 使用说明书的中文电子文档壹套，开工前为现场监理（造）提供壹套监造图纸，设计图纸和竣工图纸（含维修及保养用零件图）及其相关中文资料 各肆套，包括中文的机电设备清 单 ，维修和检 查 手 册 ，电气 控 制部分的PLC 应 用程序软 件、梯 形图、原 理图及其端 子板 图等。变 频 器的中文用户 手 册 、编 程手 册 和参数 设定值 清 单 等。 1.8 便 携 式远 程控 制器（德 国 HBC 公 司 产 品 ）壹套（包括说明书、维修手 册等相关技术资料 ）。其功 能 应 能 满 足 岸桥的起升 、大 车 行走、小 车 行走和吊具全套动 作 及声 光 报 警 信 号 等正 常 运行的要 求 。 2．供货方 式和安装 岸桥运送 到甲 方 码头，安装到甲 方 指 定的起重机轨道上 。乙 方 将 承 担 安装、接电调试和交验等服务，通 过 重庆市质 量技术监督 部门 检 测 同 意 投 入 使用并 取得 合格证书、直 至 双方 签 署 验收 证书为止 的一切 责 任 、风险 和费 用。 乙 方 在 岸桥合同 签 署 生 效后 一个 月 向 甲 方 提供起重机的运输 和上 岸详 细 的工艺，以供甲方审核和确认。 3．起重机的基本技术规格 3.1 结构形式 起重机安装在岸边轨道上，具有可供装卸ISO 标准20´ 、 40´集 装箱 和同 时 作 业 两 个 20´集 装箱 的吊 具。起重机能 做 起升 、 大 车 行 走 、 小 车 行 走 、 吊 具纵 横 倾 斜 和水 平 旋 转 。起重机的双 大 梁 为 固 定 式，不 作 俯 仰 运 动 。起升 机构采 用钢 丝 绳 牵 引 式，小 车 运 行 采 ...
