51CTO下载大型网组网实例

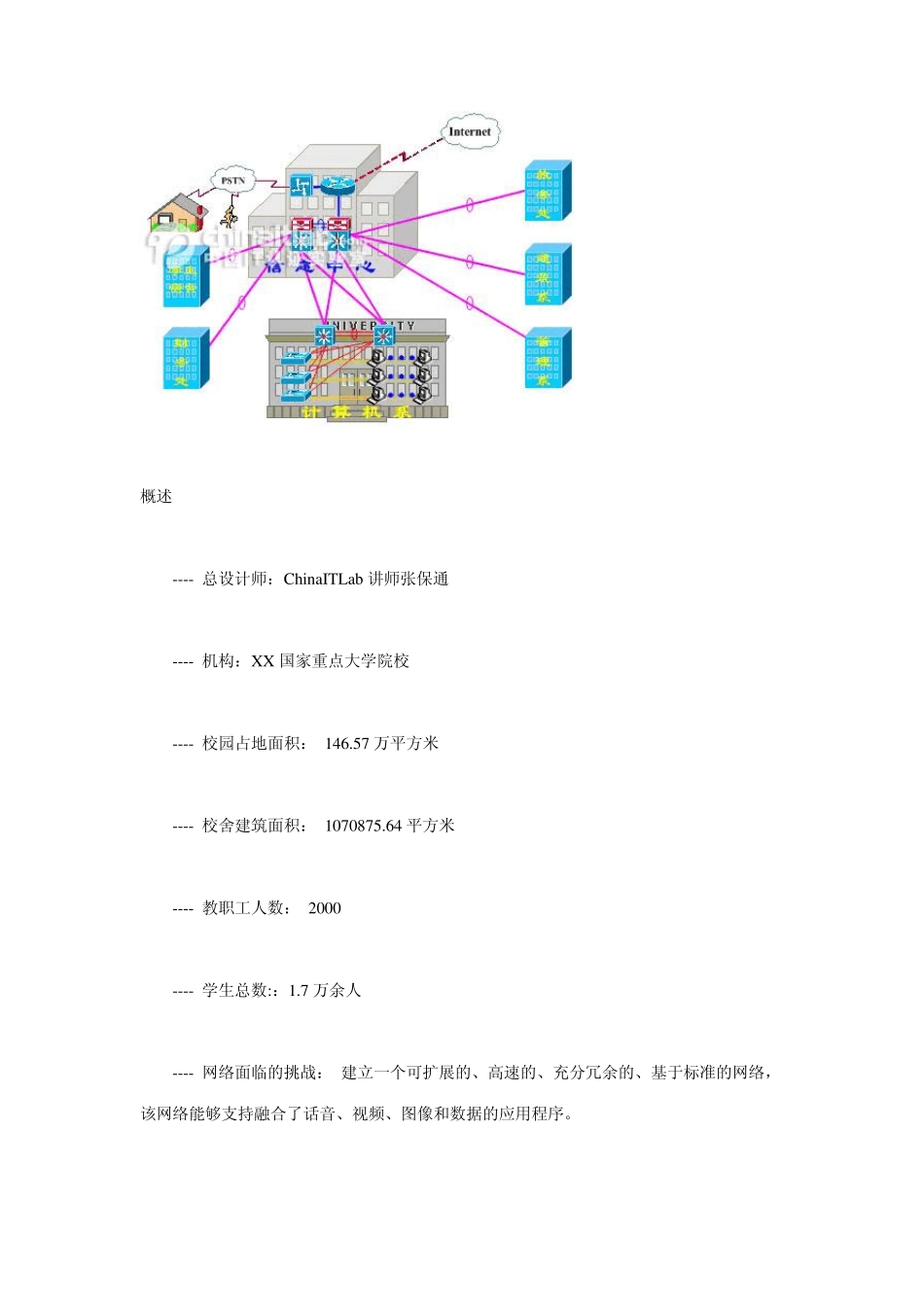

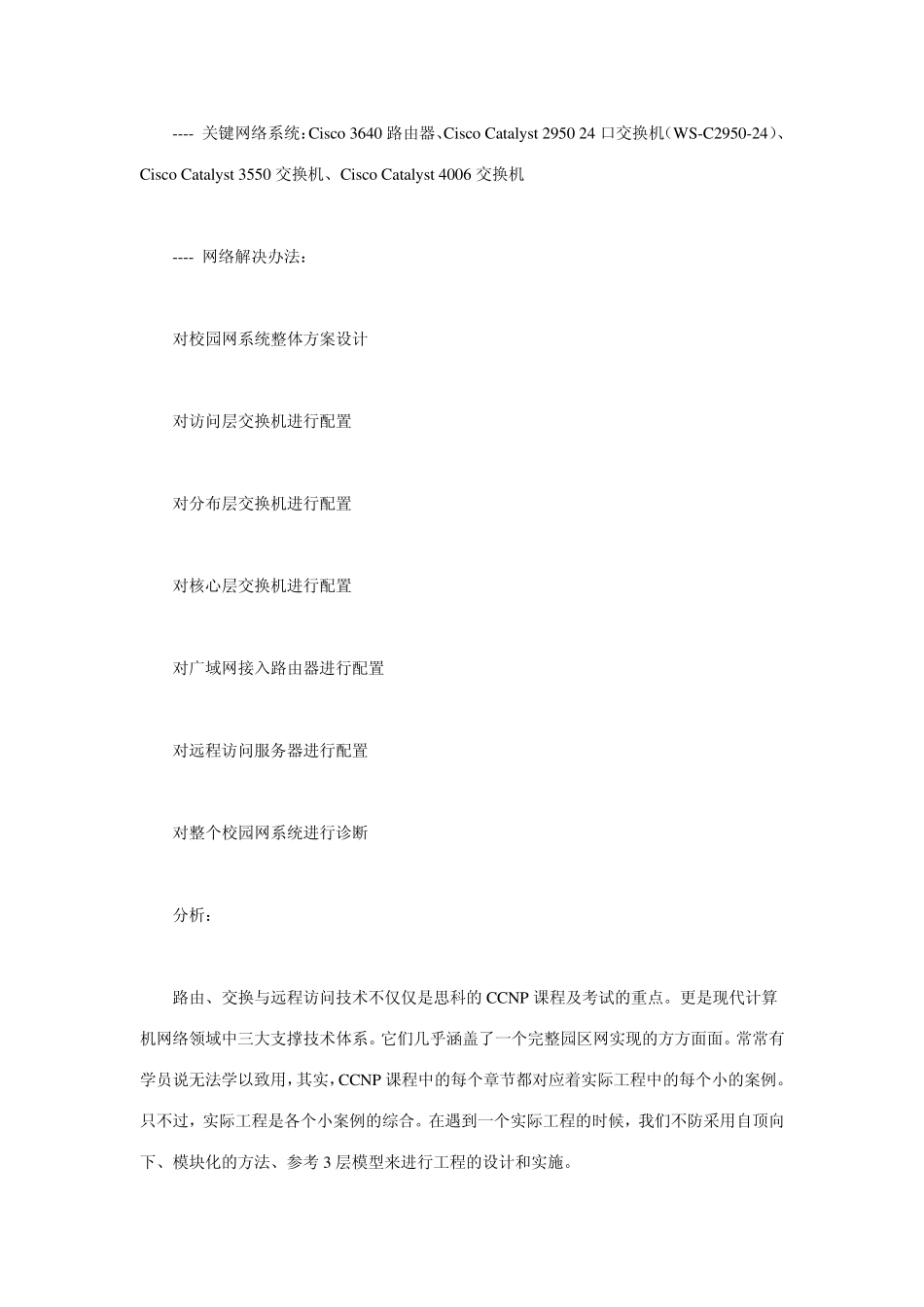

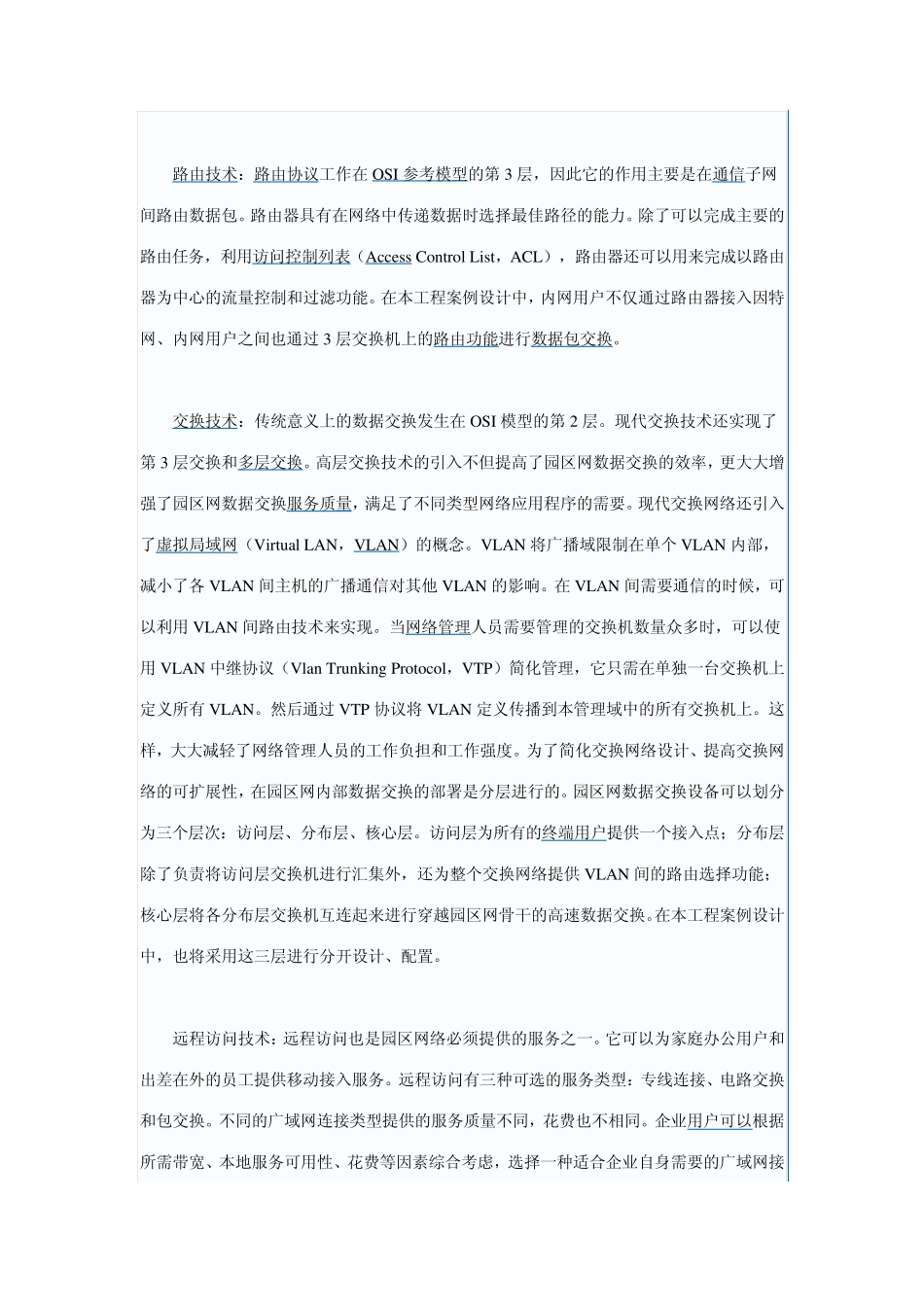

概述 ---- 总设计师：Chin aITLab 讲师张保通 ---- 机构：XX 国家重点大学院校 ---- 校园占地面积： 146.57 万平方米 ---- 校舍建筑面积： 1070875.64 平方米 ---- 教职工人数： 2000 ---- 学生总数:：1.7 万余人 ---- 网络面临的挑战： 建立一个可扩展的、高速的、充分冗余的、基于标准的网络，该网络能够支持融合了话音、视频、图像和数据的应用程序。 ---- 关键网络系统：Cisco 3640 路由器、Cisco Cataly st 2950 24 口交换机（WS-C2950-24）、Cisco Cataly st 3550 交换机、Cisco Cataly st 4006 交换机 ---- 网络解决办法： 对校园网系统整体方案设计 对访问层交换机进行配置 对分布层交换机进行配置 对核心层交换机进行配置 对广域网接入路由器进行配置 对远程访问服务器进行配置 对整个校园网系统进行诊断 分析： 路由、交换与远程访问技术不仅仅是思科的 CCNP 课程及考试的重点。更是现代计算机网络领域中三大支撑技术体系。它们几乎涵盖了一个完整园区网实现的方方面面。常常有学员说无法学以致用，其实，CCNP 课程中的每个章节都对应着实际工程中的每个小的案例。只不过，实际工程是各个小案例的综合。在遇到一个实际工程的时候，我们不防采用自顶向下、模块化的方法、参考 3 层模型来进行工程的设计和实施。 路由技术：路由协议工作在OSI 参考模型的第3 层，因此它的作用主要是在通信子网间路由数据包。路由器具有在网络中传递数据时选择最佳路径的能力。除了可以完成主要的路由任务，利用访问控制列表（Access Control List，ACL），路由器还可以用来完成以路由器为中心的流量控制和过滤功能。在本工程案例设计中，内网用户不仅通过路由器接入因特网、内网用户之间也通过3 层交换机上的路由功能进行数据包交换。 交换技术：传统意义上的数据交换发生在OSI 模型的第2 层。现代交换技术还实现了第3 层交换和多层交换。高层交换技术的引入不但提高了园区网数据交换的效率，更大大增强了园区网数据交换服务质量，满足了不同类型网络应用程序的需要。现代交换网络还引入了虚拟局域网（Virtu al LAN，VLAN）的概念。VLAN 将广播域限制在单个 VLAN 内部，减小了各 VLAN 间主机的广播通信对其他 VLAN 的影响。在VLAN 间需要通信的时候，可以利用VLAN 间路由技术来实现。当网络管理人员需要管理的交换机数量众多时，可以使用VLAN 中继协议（Vlan Tru nking...
