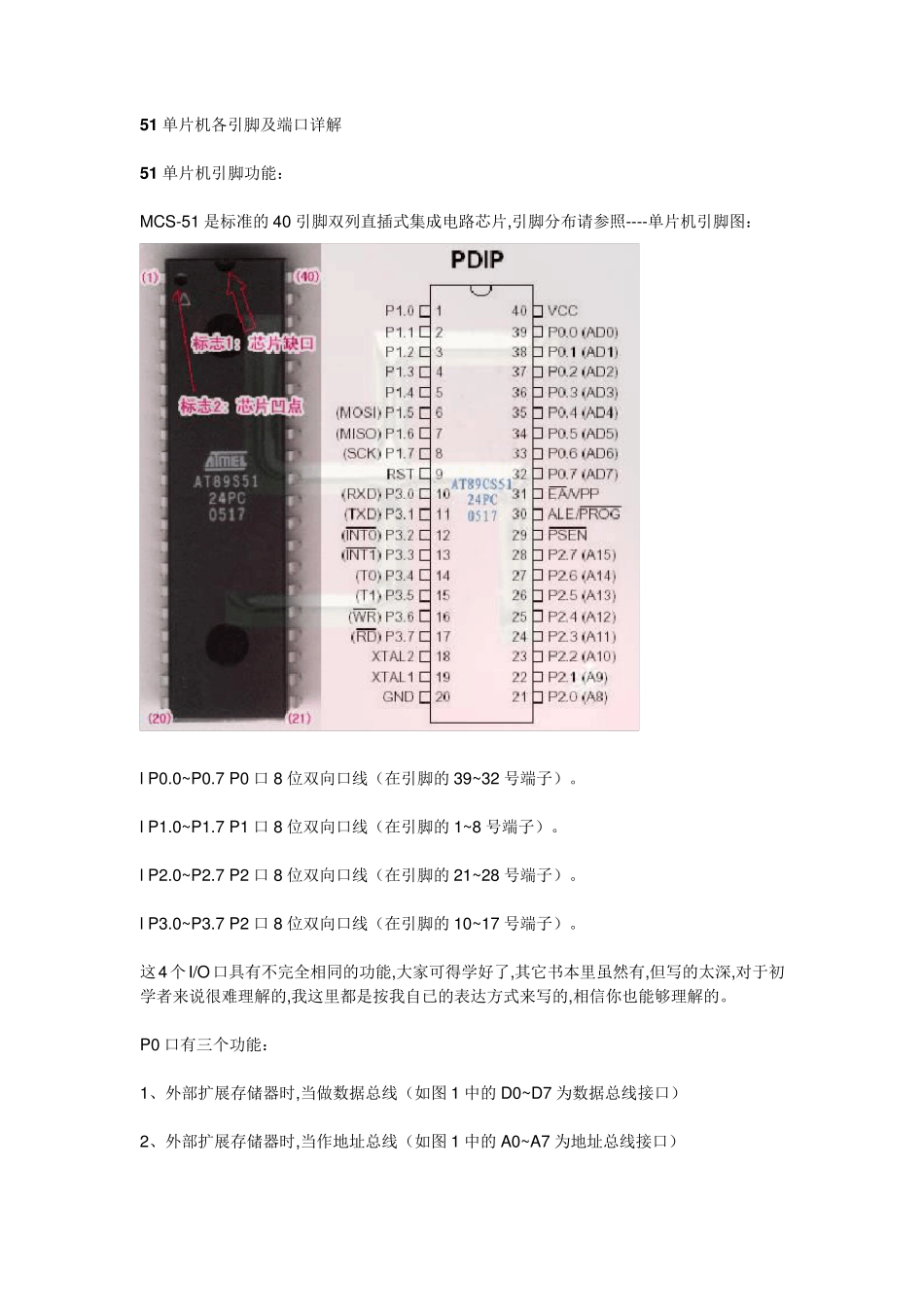

5 1 单片机各引脚及端口详解 5 1 单片机引脚功能： MCS-51 是标准的40 引脚双列直插式集成电路芯片,引脚分布请参照----单片机引脚图： l P0.0~ P0.7 P0 口8 位双向口线（在引脚的39~ 32 号端子）。 l P1.0~ P1.7 P1 口8 位双向口线（在引脚的1~ 8 号端子）。 l P2.0~ P2.7 P2 口8 位双向口线（在引脚的21~ 28 号端子）。 l P3.0~ P3.7 P2 口8 位双向口线（在引脚的10~ 17 号端子）。 这4个I/O口具有不完全相同的功能,大家可得学好了,其它书本里虽然有,但写的太深,对于初学者来说很难理解的,我这里都是按我自已的表达方式来写的,相信你也能够理解的。 P0 口有三个功能： 1、外部扩展存储器时,当做数据总线（如图1 中的D0~ D7 为数据总线接口） 2、外部扩展存储器时,当作地址总线（如图1 中的A0~ A7 为地址总线接口） 3、不扩展时,可做一般的 I/O 使用,但内部无上拉电阻,作为输入或输出时应在外部接上拉电阻。 P1 口只做 I/O 口使用：其内部有上拉电阻。 P2 口有两个功能： 1、扩展外部存储器时,当作地址总线使用 2、做一般 I/O 口使用,其内部有上拉电阻; P3 口有两个功能： 除了作为 I/O 使用外（其内部有上拉电阻）,还有一些特殊功能,由特殊寄存器来设置,具体功能请参考我们后面的引脚说明。 有内部 EPROM 的单片机芯片（例如 8751）,为写入程序需提供专门的编程脉冲和编程电源,这些信号也是由信号引脚的形式提供的, 即：编程脉冲：30 脚（ALE/PROG） 编程电压（25V）：31 脚（EA/Vpp） 接触过工业设备的兄弟可能会看到有些印刷线路板上会有一个电池,这个电池是干什么用的呢？这就是单片机的备用电源,当外接电源下降到下限值时,备用电源就会经第二功能的方式由第9 脚（即 RST/VPD）引入,以保护内部 RAM 中的信息不会丢失。 在介绍这四个 I/O 口时提到了一个“上拉电阻”那么上拉电阻又是一个什么东东呢？他起什么作用呢？都说了是电阻那当然就是一个电阻啦,当作为输入时,上拉电阻将其电位拉高,若输入为低电平则可提供电流源;所以如果P0 口如果作为输入时,处在高阻抗 状 态 ,只有外接一个上拉电阻才 能有效 。 ALE 地址锁 存控 制 信号：在系 统 扩展时,ALE 用于 控 制 把 P0 口的输出低8 位地址送 锁 存器锁 存起来,以实 现 低位地址和数 据 的隔 离 。参见 图 2（8051 扩展 2KB EEPROM 电路,在图 中ALE 与 4LS373 ...
