51单片机实验开发板设计

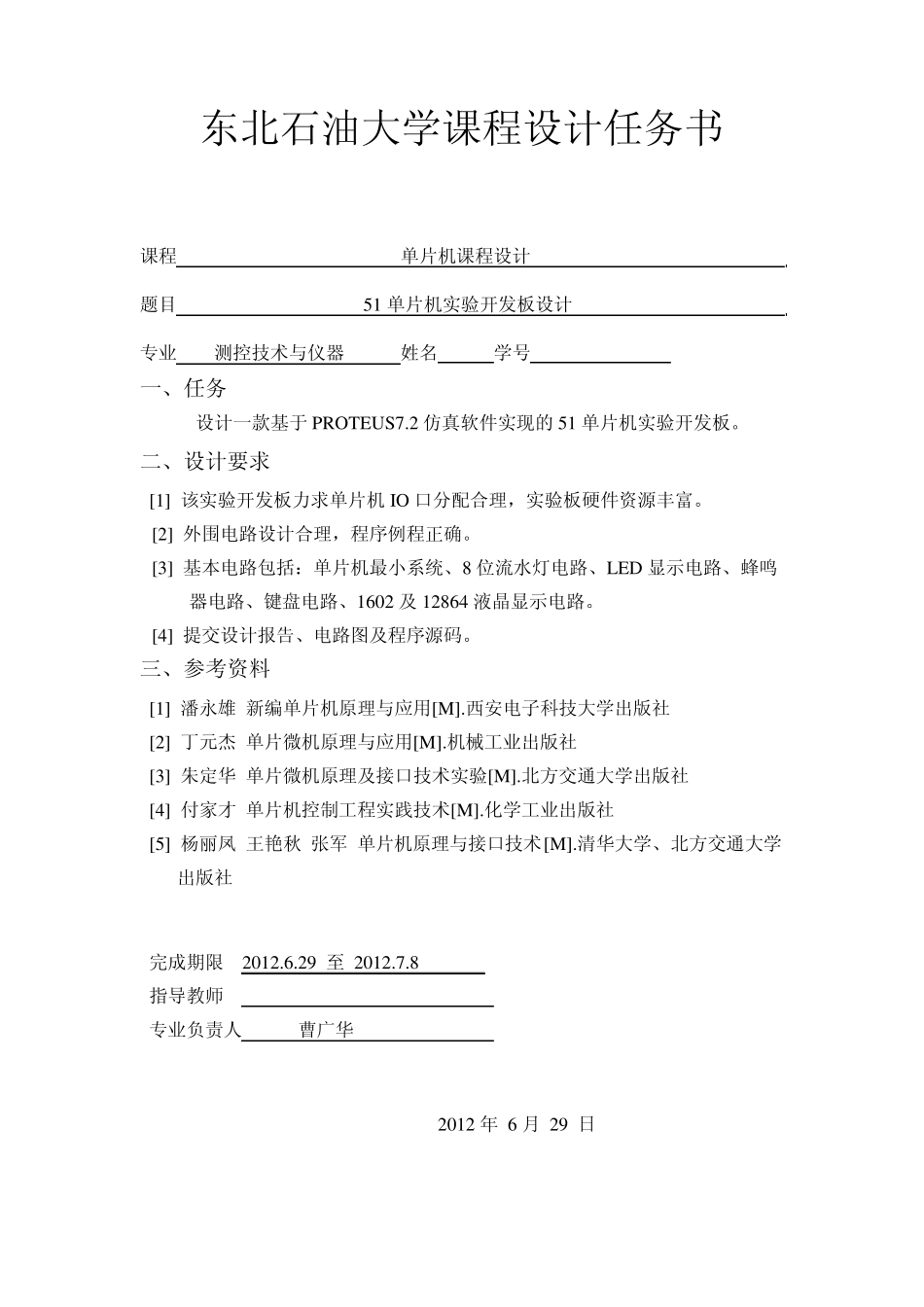

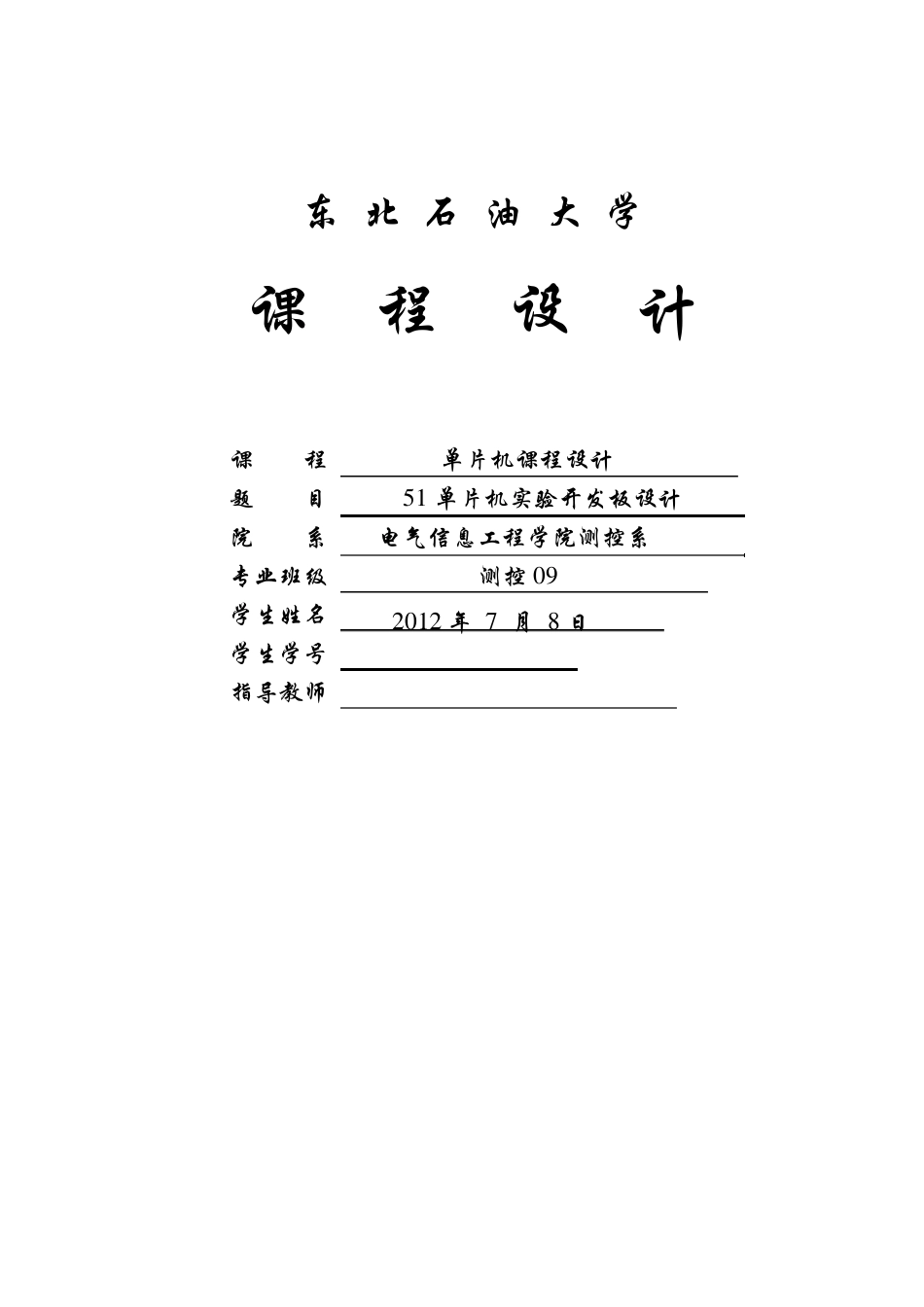

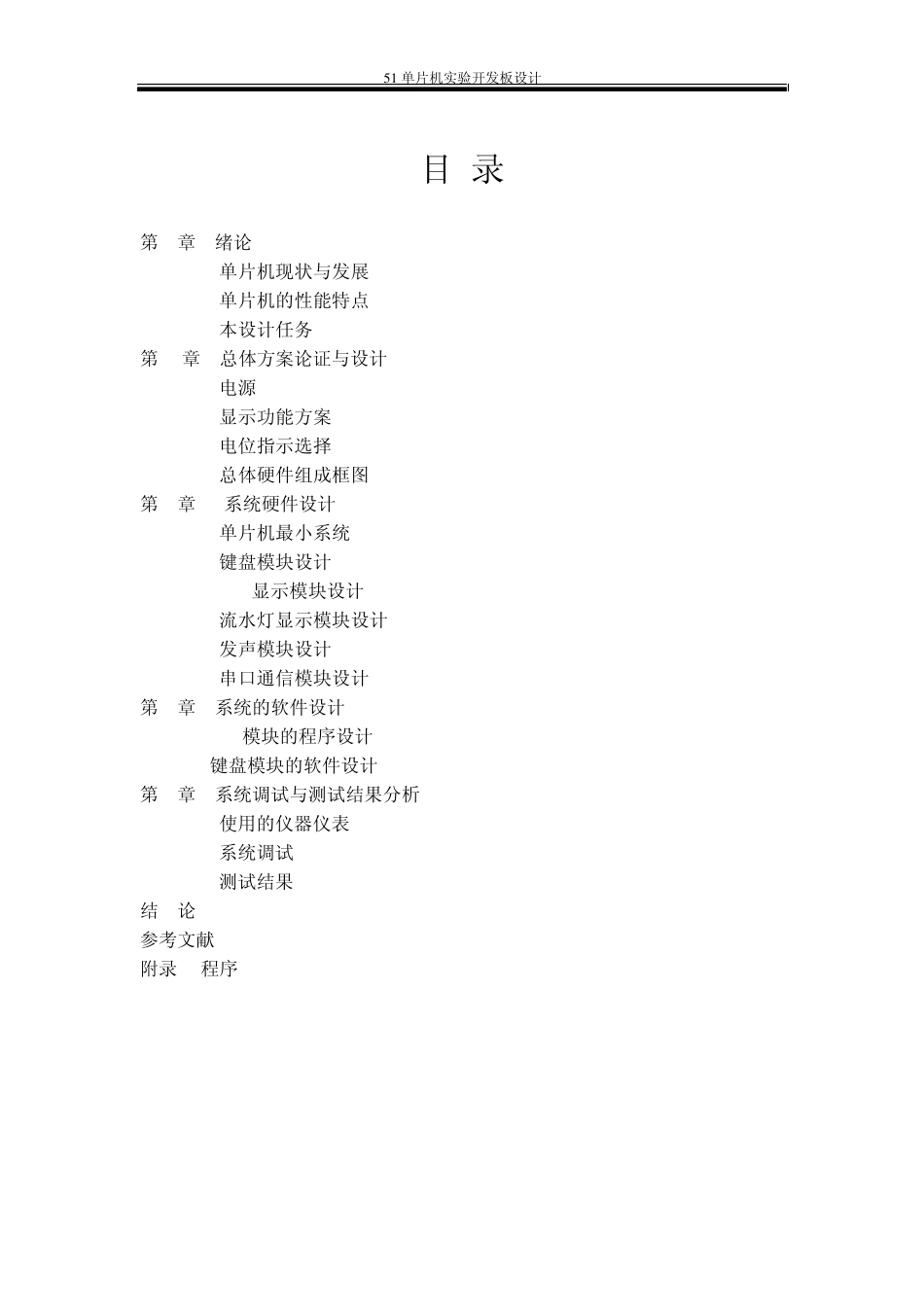

东 北 石 油 大 学 课 程 设 计 2 0 1 2 年 7 月 8 日 课 程 单片机课程设计 题 目 5 1 单片机实验开发板设计 院 系 电气信息工程学院测控系 专业班级 测控 0 9 学生姓名 学生学号 指导教师 东北石油大学课程设计任务书 课程 单片机课程设计 题目 51 单片机实验开发板设计 专业 测控技术与仪器 姓名 学号 一、任务 设计一款基于 PROTEUS7.2 仿真软件实现的 51 单片机实验开发板。 二、设计要求 [1] 该实验开发板力求单片机IO 口分配合理，实验板硬件资源丰富。 [2] 外围电路设计合理，程序例程正确。 [3] 基本电路包括：单片机最小系统、8 位流水灯电路、LED 显示电路、蜂鸣器电路、键盘电路、1602 及 12864 液晶显示电路。 [4] 提交设计报告、电路图及程序源码。 三、参考资料 [1] 潘永雄.新编单片机原理与应用[M].西安电子科技大学出版社,2003. [2] 丁元杰.单片微机原理与应用[M].机械工业出版社,2006. [3] 朱定华.单片微机原理及接口技术实验[M].北方交通大学出版社,2002. [4] 付家才.单片机控制工程实践技术[M].化学工业出版社,2004. [5] 杨丽凤,王艳秋,张军.单片机原理与接口技术[M].清华大学、北方交通大学 出版社,2004. 完成期限 2012.6.29 至 2012.7.8 指导教师 专业负责人 曹广华 2012 年 6 月 29 日5 1 单片机实验开发板设计 目 录 第1章 绪论 ...................................................... 2 1.1 单片机现状与发展 ........................................... 2 1.2 单片机的性能特点 ........................................... 2 1.3 本设计任务 ................................................. 3 第2 章 总体方案论证与设计 ........................................ 4 2.1 电源 ....................................................... 4 2.2 显示功能方案 ............................................... 4 2.3 电位指示选择 ............................................... 4 2.4 总体硬件组成框图 ........................................... 4 第3章 系统硬件设计 ............................................. 6 3.1 单片机最小系统 ............................................. 6 3.2 键盘模块设计 .....................................
