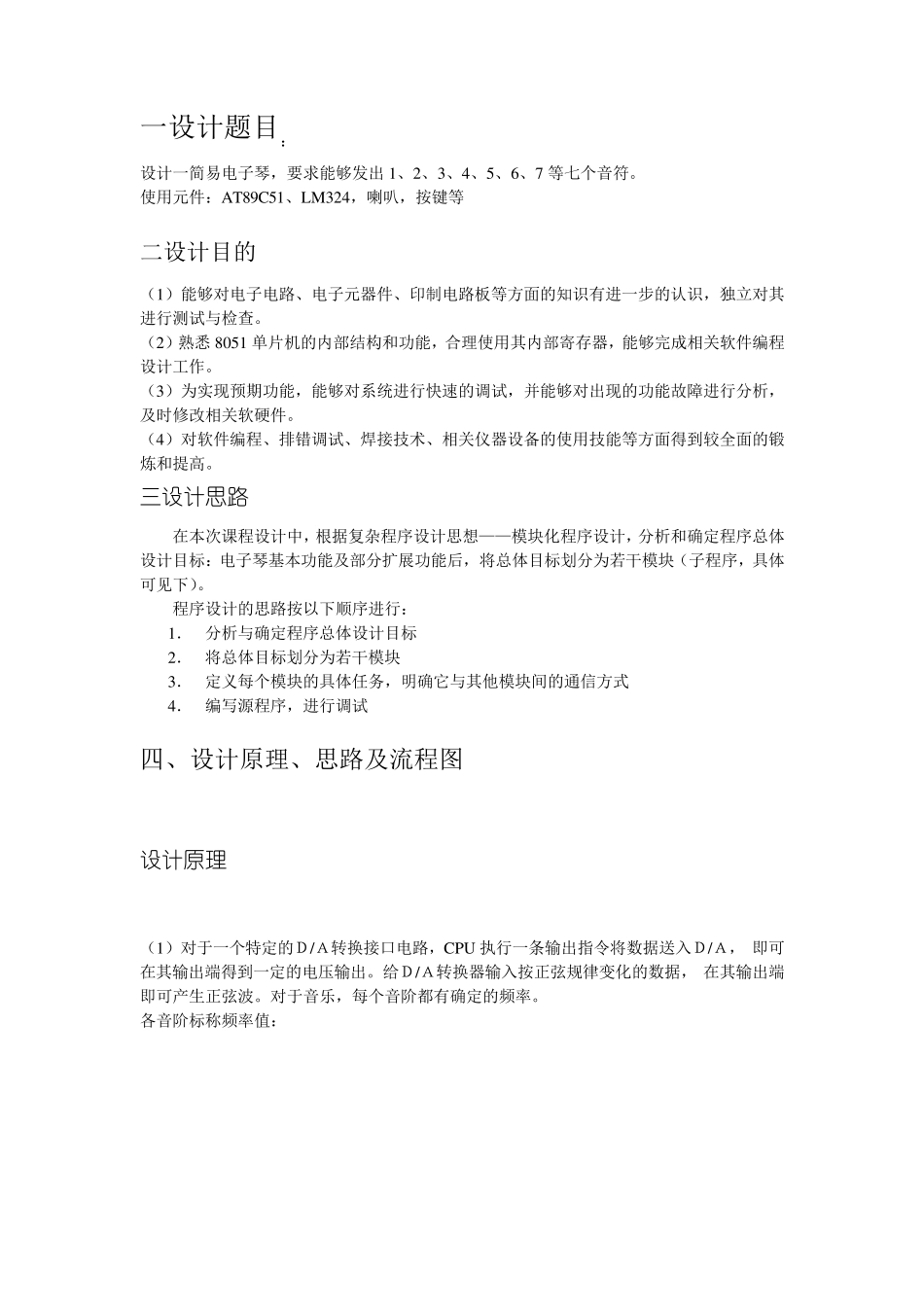

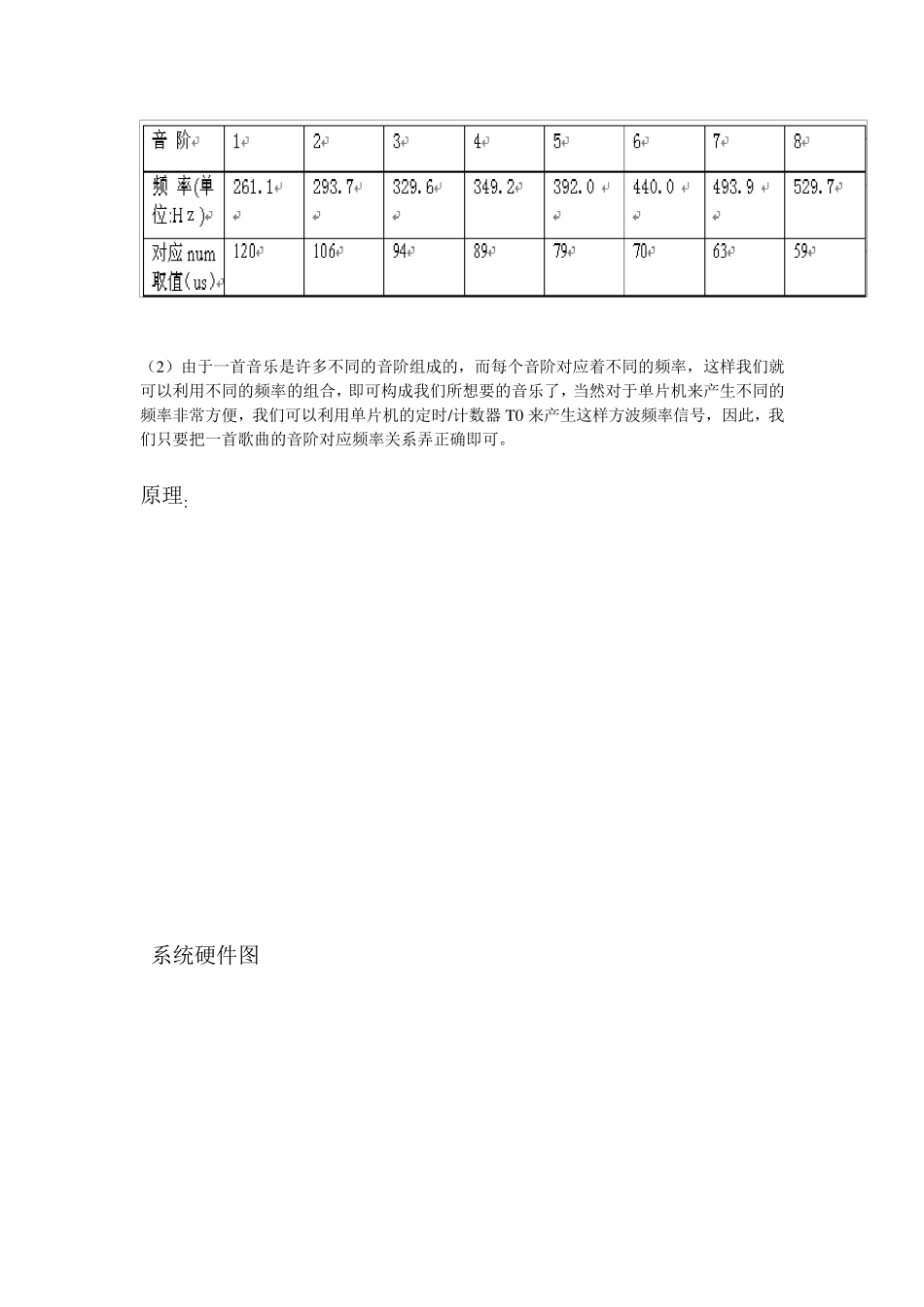

基于5 1 单片机简易电子琴设计 院 系；电气信息工程学院 班 级；1 0 通信工程三班 * **** 指导老师： 设计周数：一周 一设计题目： 设计一简易电子琴，要求能够发出 1、2、3、4、5、6、7 等七个音符。 使用元件：AT89C51、LM324，喇叭，按键等 二设计目的 （1）能够对电子电路、电子元器件、印制电路板等方面的知识有进一步的认识，独立对其进行测试与检查。 （2）熟悉 8051 单片机的内部结构和功能，合理使用其内部寄存器，能够完成相关软件编程设计工作。 （3）为实现预期功能，能够对系统进行快速的调试，并能够对出现的功能故障进行分析，及时修改相关软硬件。 （4）对软件编程、排错调试、焊接技术、相关仪器设备的使用技能等方面得到较全面的锻炼和提高。 三设计思路 在本次课程设计中，根据复杂程序设计思想——模块化程序设计，分析和确定程序总体设计目标：电子琴基本功能及部分扩展功能后，将总体目标划分为若干模块（子程序，具体可见下）。 程序设计的思路按以下顺序进行： 1． 分析与确定程序总体设计目标 2． 将总体目标划分为若干模块 3． 定义每个模块的具体任务，明确它与其他模块间的通信方式 4． 编写源程序，进行调试 四、设计原理、思路及流程图 设计原理 （1）对于一个特定的Ｄ/Ａ转换接口电路，CPU 执行一条输出指令将数据送入Ｄ/Ａ， 即可在其输出端得到一定的电压输出。给Ｄ/Ａ转换器输入按正弦规律变化的数据， 在其输出端即可产生正弦波。对于音乐，每个音阶都有确定的频率。 各音阶标称频率值： （2）由于一首音乐是许多不同的音阶组成的，而每个音阶对应着不同的频率，这样我们就可以利用不同的频率的组合，即可构成我们所想要的音乐了，当然对于单片机来产生不同的频率非常方便，我们可以利用单片机的定时/计数器T 0 来产生这样方波频率信号，因此，我们只要把一首歌曲的音阶对应频率关系弄正确即可。 原理: 系统硬件图 流程图: 。 本次设计中单片机晶振为12MHZ，那么定时器的计数周期为1MHZ，假如选择工作方式1，那T 值便为T= 216--5﹡105/相应的频率 ，那么根据不同的频率计算出应该赋给定时器的计数值，： 五 实验源程序 方案一：产生按键音符 ORG 0000H LJMP MAIN ORG 000BH LJMP BREAK MAIN: MOV TMOD,#01H ;设置定时器0 的工作方式 SETB EA SETB ET0 ; 设置定时器0 中断 SETB TR0 ; 启动定时器0 WAIT1: LCALL KEY ; 调...
