54种电动机电气控制电路接线图

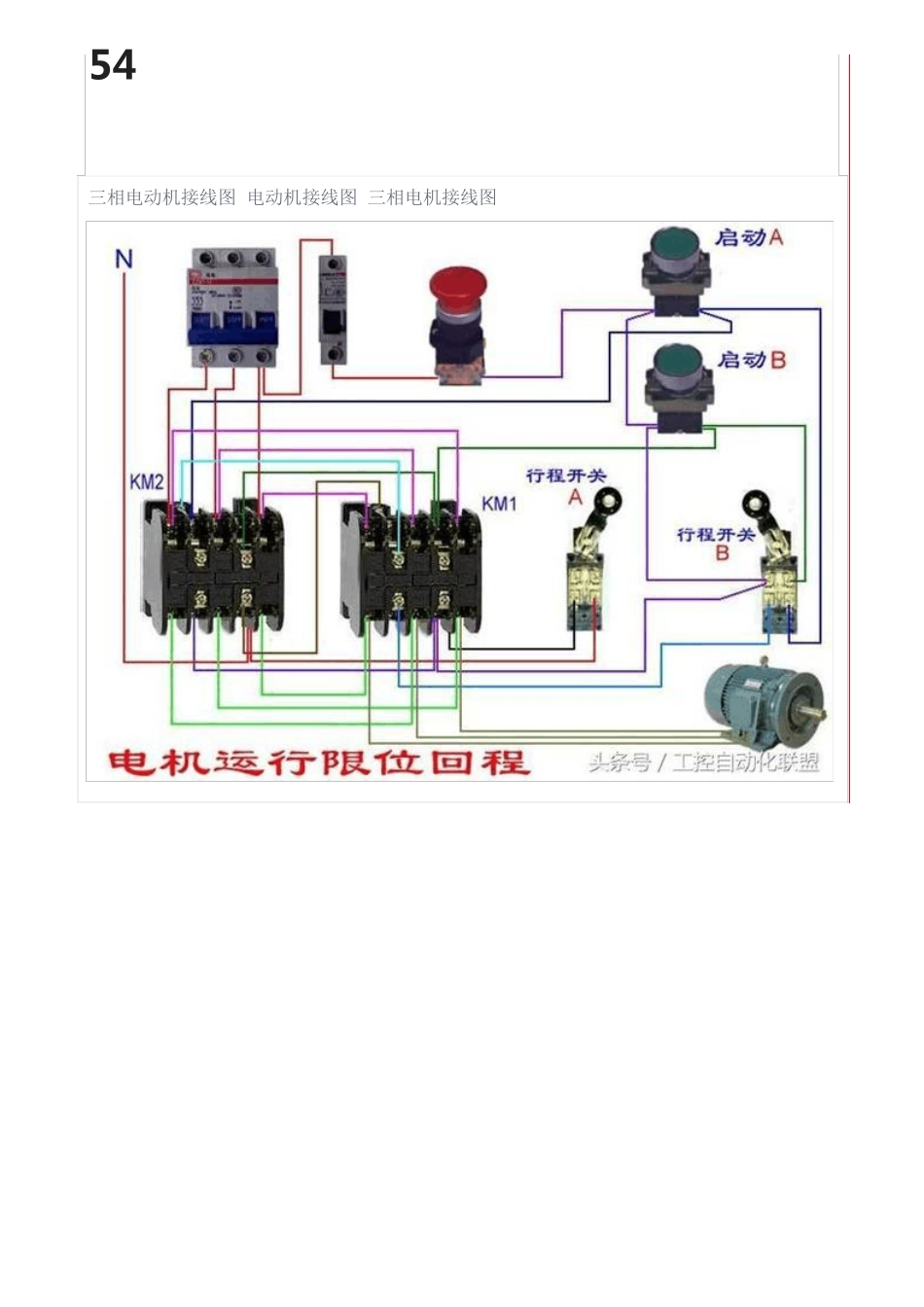

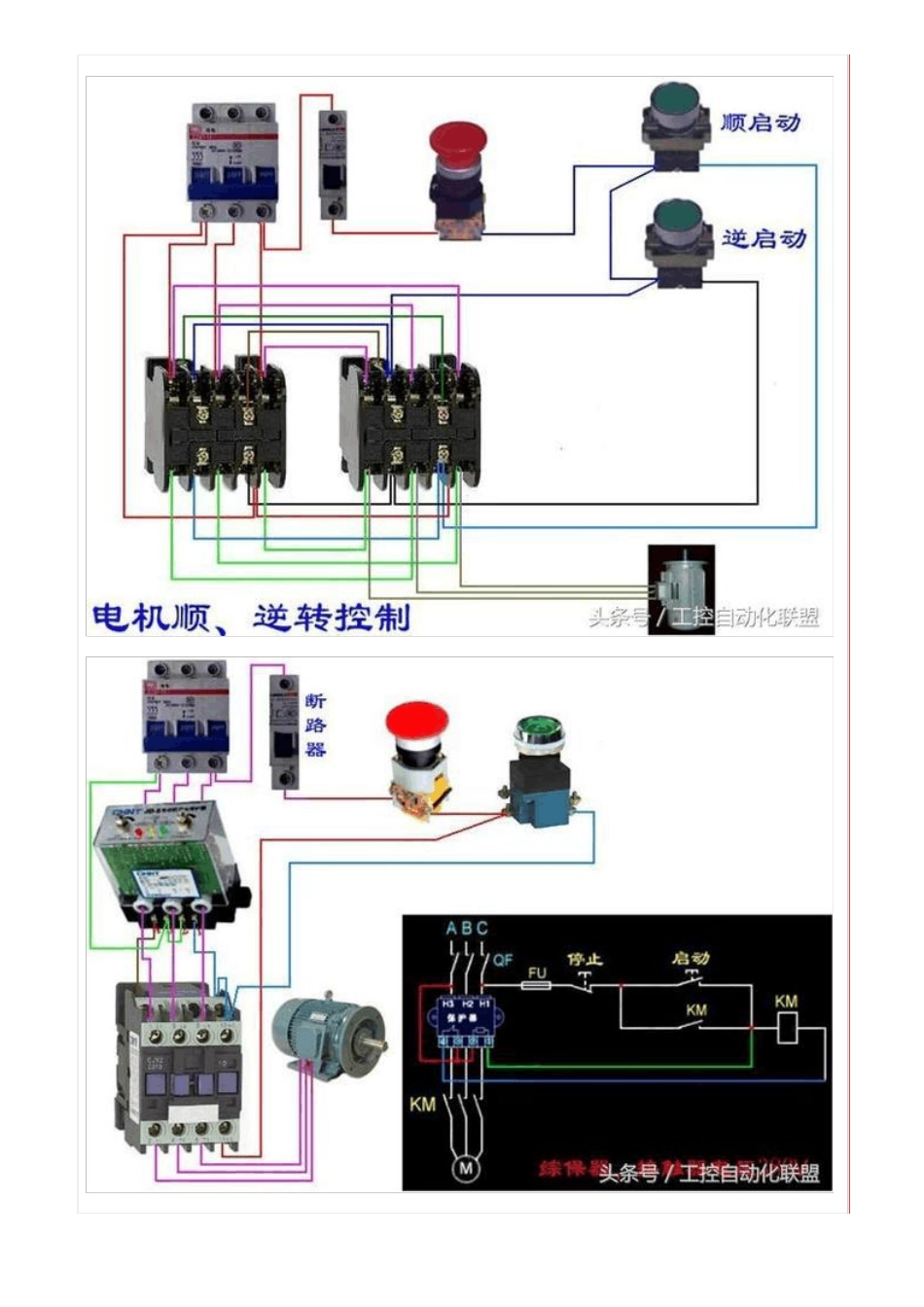

54 种电动机电气控制电路接线图 三相电动机接线图,电动机接线图,三相电机接线图 「图」配电柜上电流表与互感器的接线图 自动化招聘 2018-05-15 18:15:06 电流互感器比率是 200∕5，就是说如果一次流过 200A 的电流，二次就相应有 5A 的电流，它的“变流比”是 200÷5＝40（倍）。因此该电度表的实际用电量，以电表读数电量（当月减上月）×40 即是。 配电柜上电流表与互感器的接线图 接线图如下： 1、上图是三个电流互感器的接线图； 2、下图是两个电流互感器的接线图。 根据：Ia+Ib+Ic=0 所以：Ia+Ic=-Ib 故：绿色电流表指示 B 相电流。 这种电路在你用的电表盖上就有。 首先要记住：电压互感器是要接电源的。电流互感器不需要电源。 将电流互感器上的 S 1 和 S 2 端子引出两跟线，和配电柜上的电流表的两个接线柱 I1、I2 分别接上。再将 S 2 同时接地进行保护。防止开路后出现高电动势造成触电事故。 三相四线制有功电度表电流互感器接线图 通过电流互感器接线的三相四线有功电度表，电压线与电流线共用接线方式，在农电计量中为数不少。这种方法省去三根电压引线，将电流互感器 K1 与电源 L1 相连，通过电流二次线，将电度表电压桩头与电流桩头连片连接接入这种接法旨在减少二次接线根数。 但是，这种按法非常危险： 第一，电流互感器二次回路不得接地，否则，引起短路，烧坏电度表。然而规程规定：互感器二次回路必须有一点接地。 第二，因电度表的电压、电流接线端子和互感器二次回路均带 380／220V 电压，在带电工作中、要时刻注意不能误碰。第三，接到电度表的零线不能与其它任何一根搞错或调换，否则电度表电流线卷因短路而烧坏，同时电流互感器因二次回路接入电度表电压线卷，使回路阻抗无限增大而趋于开路状态，这些都是很危险的。 三相电机首末端无标识，如何接线？ 一、找线圈首末端，本质是找同名端，异步电动机的三相定子绕组有六个出线端，也就有三个首端和三相末端。一般情况下，首端会标以 A、B、C，而末端会标以 X、Y、Z，同一个绕组电流流入和流出产生的磁场大小是一样的，但其方向有了差别，对三相的合成磁场就有了增强和减弱之分，这直接导致电机的力矩变化，从而影响运转困难，而且增强或者削弱磁场磁通，影响电机寿命。在接线时候如果没有按照首和末端的标记来接，在电动机起动时候磁势和电流就会不平衡，从而引起绕组发热和振动以及有噪音，甚至造成电动机不能起动因...
