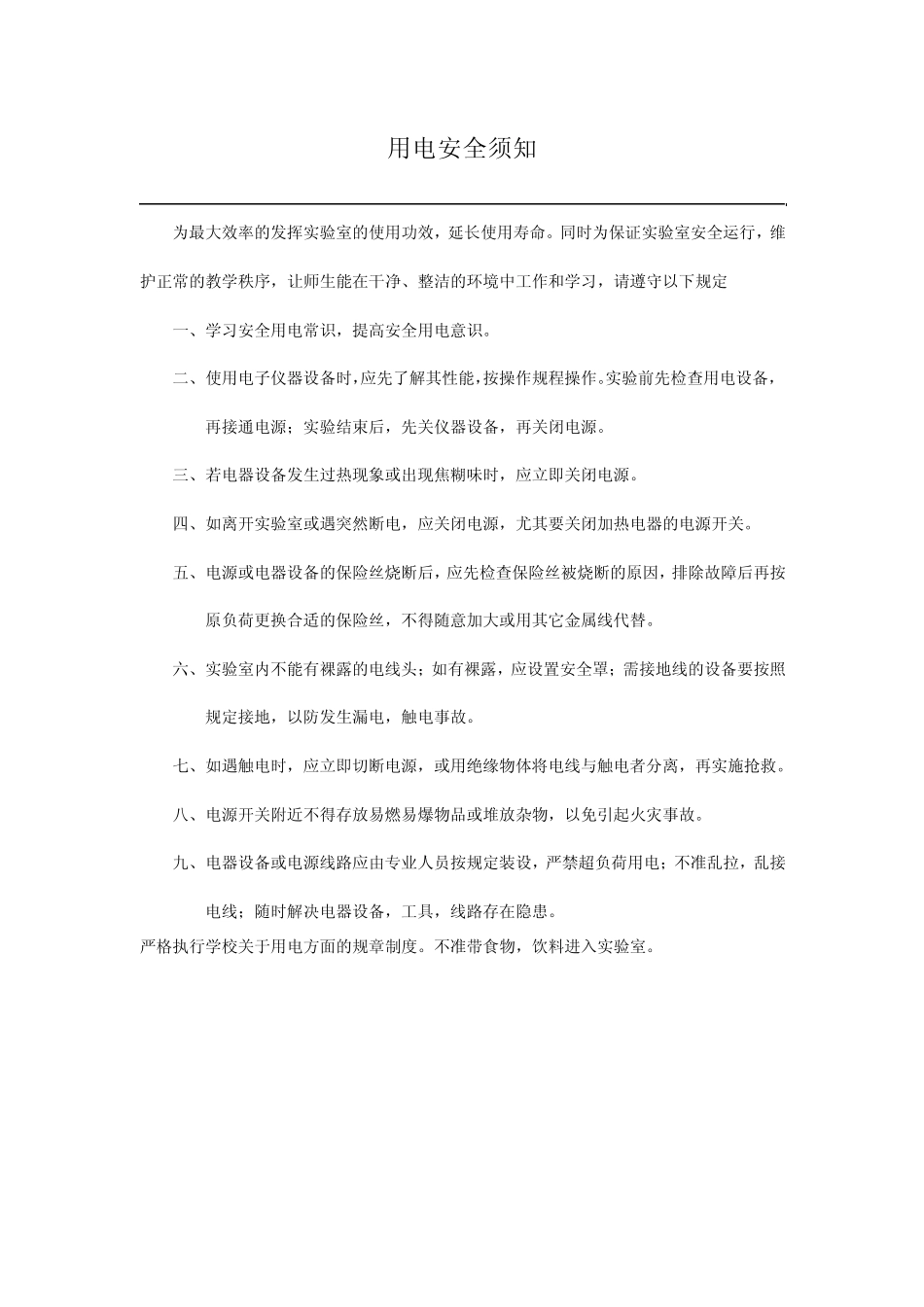

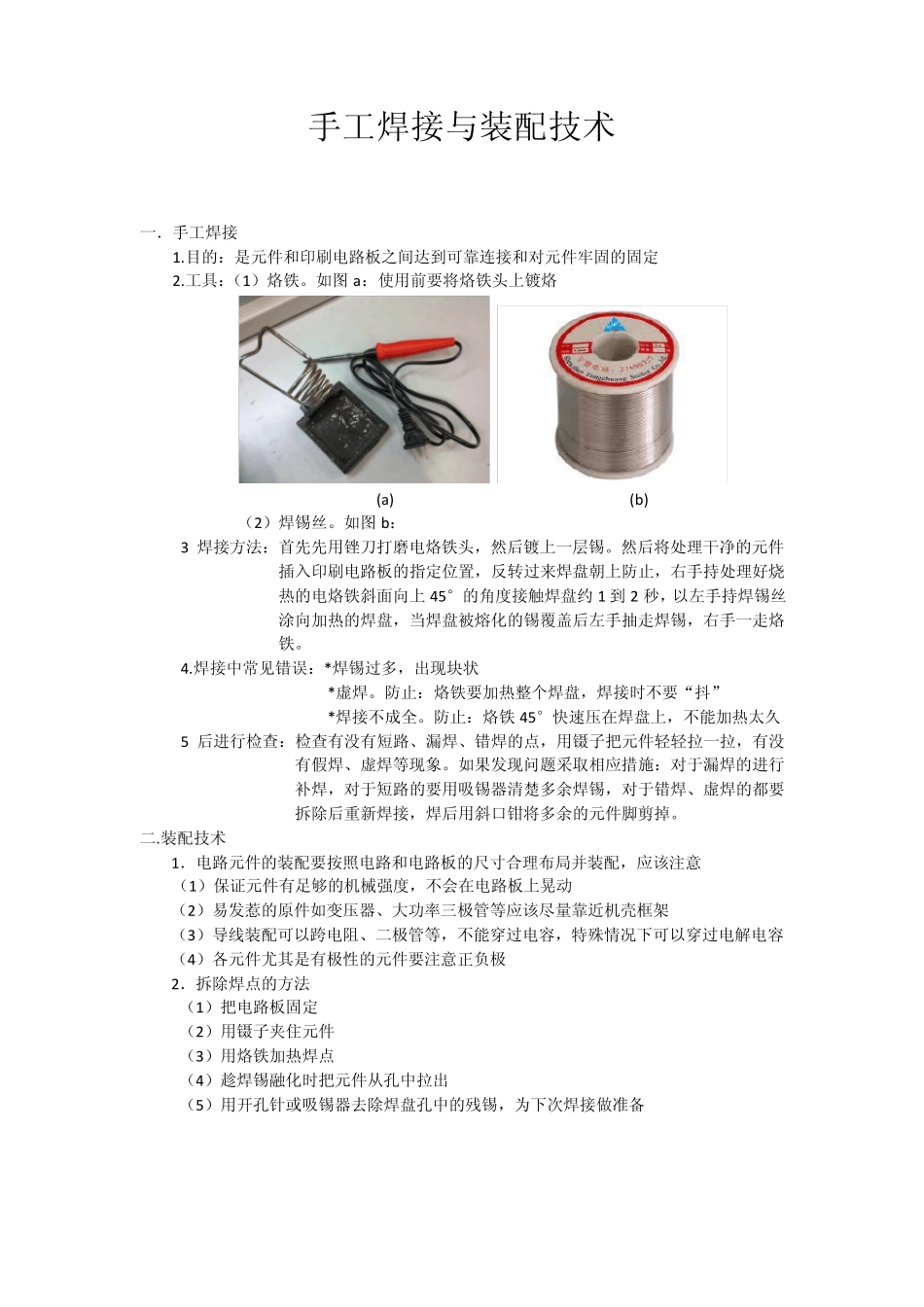

用电安全须知 为最大效率的发挥实验室的使用功效,延长使用寿命。同时为保证实验室安全运行,维护正常的教学秩序,让师生能在干净、整洁的环境中工作和学习,请遵守以下规定 一、学习安全用电常识,提高安全用电意识。 二、使用电子仪器设备时,应先了解其性能,按操作规程操作。实验前先检查用电设备,再接通电源;实验结束后,先关仪器设备,再关闭电源。 三、若电器设备发生过热现象或出现焦糊味时,应立即关闭电源。 四、如离开实验室或遇突然断电,应关闭电源,尤其要关闭加热电器的电源开关。 五、电源或电器设备的保险丝烧断后,应先检查保险丝被烧断的原因,排除故障后再按原负荷更换合适的保险丝,不得随意加大或用其它金属线代替。 六、实验室内不能有裸露的电线头;如有裸露,应设置安全罩;需接地线的设备要按照规定接地,以防发生漏电,触电事故。 七、如遇触电时,应立即切断电源,或用绝缘物体将电线与触电者分离,再实施抢救。 八、电源开关附近不得存放易燃易爆物品或堆放杂物,以免引起火灾事故。 九、电器设备或电源线路应由专业人员按规定装设,严禁超负荷用电;不准乱拉,乱接电线;随时解决电器设备,工具,线路存在隐患。 严格执行学校关于用电方面的规章制度。不准带食物,饮料进入实验室。 手工焊接与装配技术 一.手工焊接 1.目的:是元件和印刷电路板之间达到可靠连接和对元件牢固的固定 2.工具:(1)烙铁。如图a:使用前要将烙铁头上镀烙 (a) (b) (2)焊锡丝。如图b: 3 焊接方法:首先先用锉刀打磨电烙铁头,然后镀上一层锡。然后将处理干净的元件插入印刷电路板的指定位置,反转过来焊盘朝上防止,右手持处理好烧热的电烙铁斜面向上45°的角度接触焊盘约 1 到2 秒,以左手持焊锡丝涂向加热的焊盘,当焊盘被熔化的锡覆盖后左手抽走焊锡,右手一走烙铁。 4.焊接中常见错误:*焊锡过多,出现块状 *虚焊。防止:烙铁要加热整个焊盘,焊接时不要“抖” *焊接不成全。防止:烙铁45°快速压在焊盘上,不能加热太久 5 后进行检查:检查有没有短路、漏焊、错焊的点,用镊子把元件轻轻拉一拉,有没有假焊、虚焊等现象。如果发现问题采取相应措施:对于漏焊的进行补焊,对于短路的要用吸锡器清楚多余焊锡,对于错焊、虚焊的都要拆除后重新焊接,焊后用斜口钳将多余的元件脚剪掉。 二.装配技术 1.电路元件的装配要按照电路和电路板的尺寸合理布局并装配,应该注意 (1)保证元件有足够的机械...
