5V稳压电源

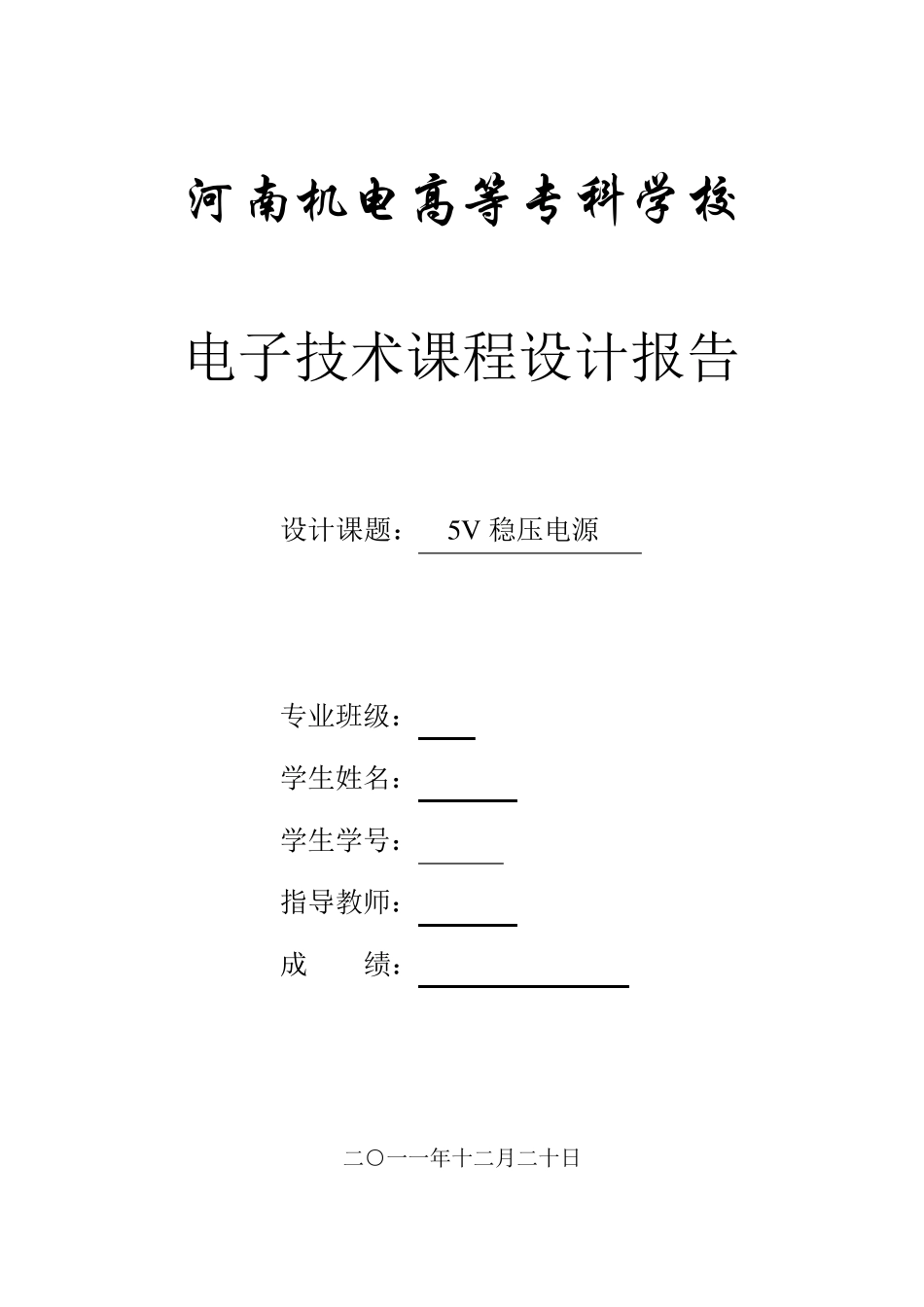

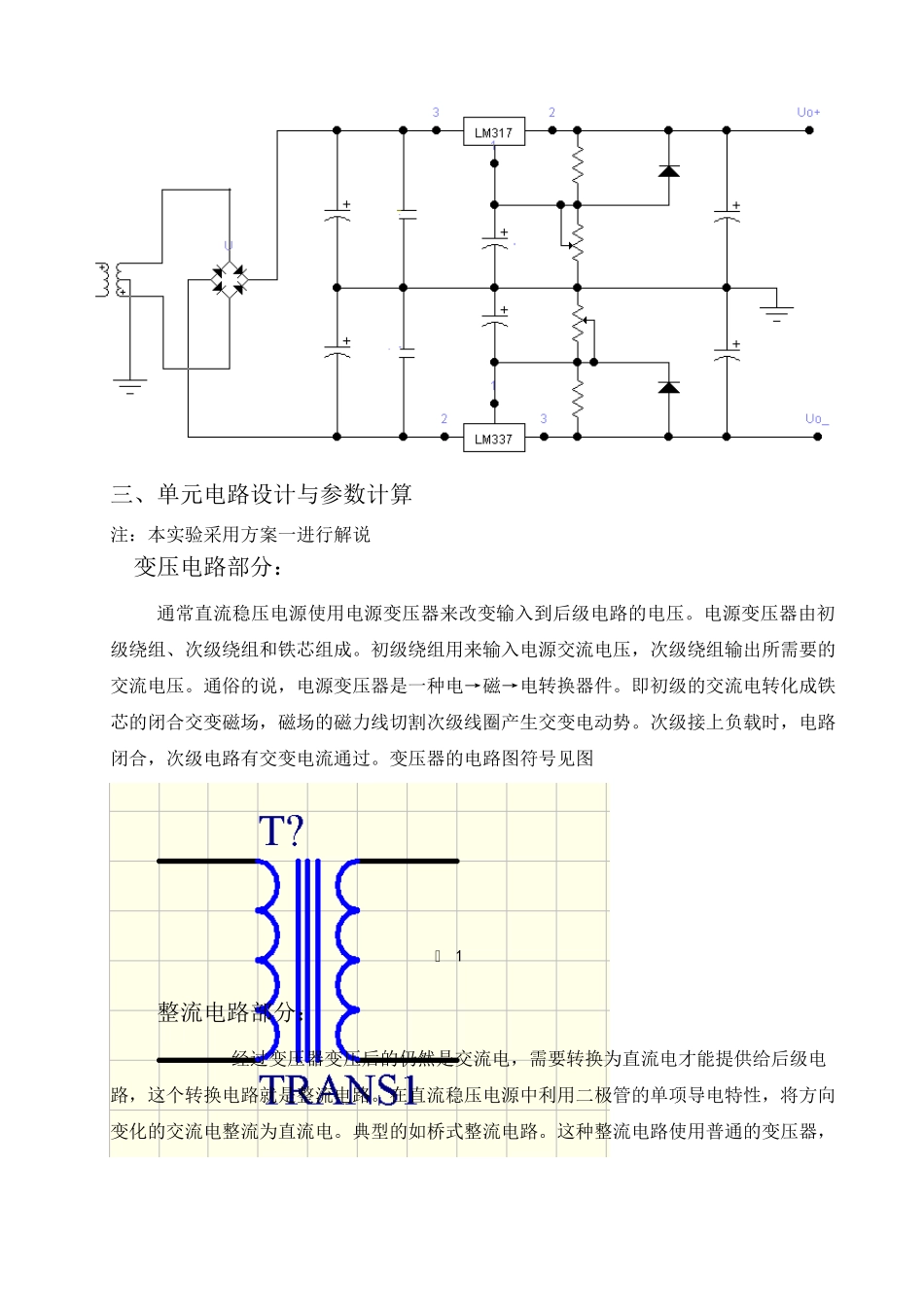

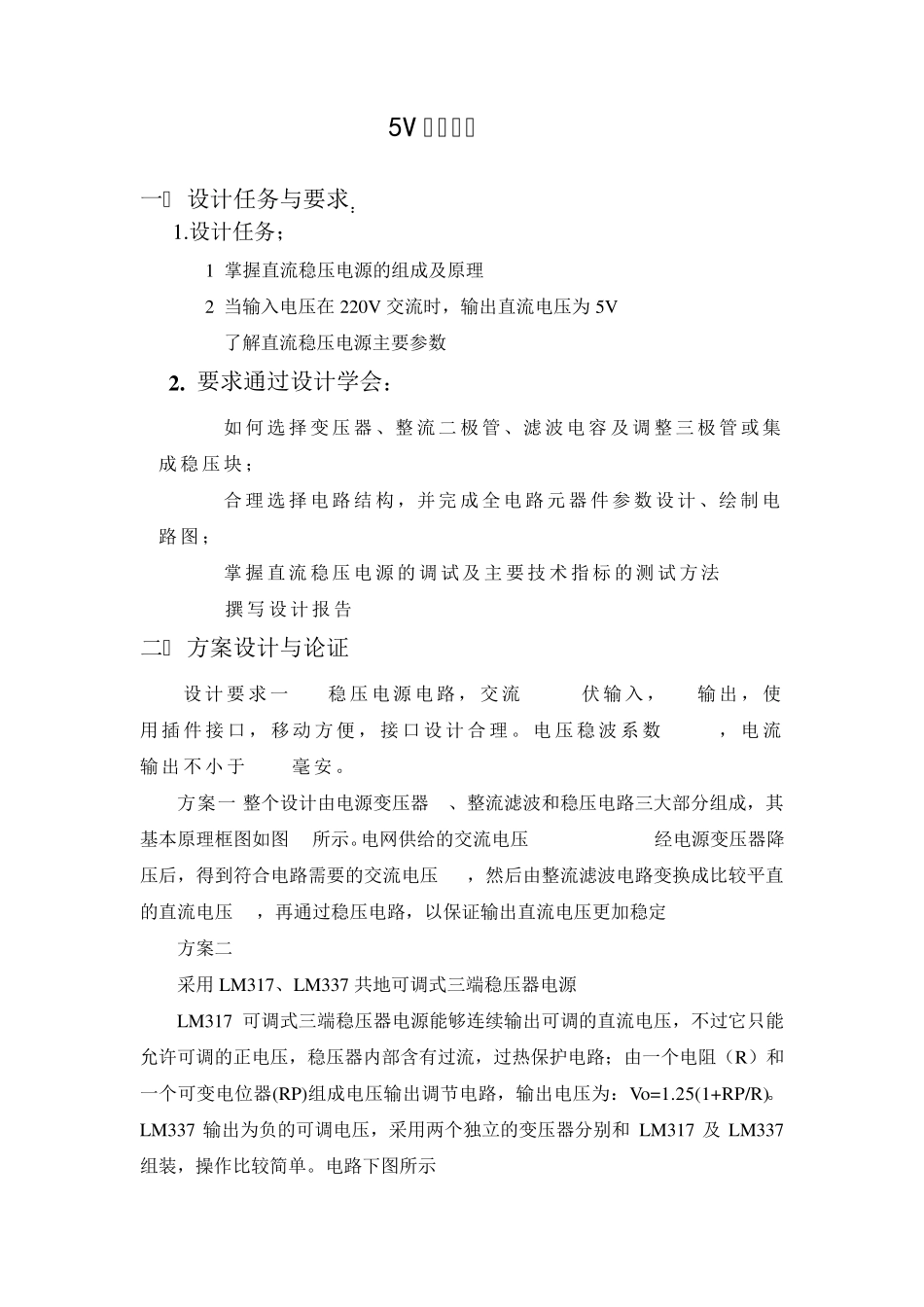

河南机电高等专科学校 电子技术课程设计报告 设计课题： 5V 稳压电源 专业班级： 学生姓名： 学生学号： 指导教师： 成 绩： 二○一一年十二月二十日 5V 稳压电源 一、 设计任务与要求： 1.设计任务； 1.掌握直流稳压电源的组成及原理 2.当输入电压在220V 交流时，输出直流电压为5V 3.了解直流稳压电源主要参数 2 . 要求通过设计学会： 1.如何选择变压器、整 流二 极 管 、滤 波 电容 及调 整 三 极 管 或 集成稳压块 ； 2.合 理选择电路 结 构 ，并 完 成全 电路 元 器件 参数设计、绘 制 电路 图 ； 3.掌握直流稳压电源的调 试 及主要技 术 指 标 的测 试 方 法 撰 写 设计报 告 二、 方案设计与论证 设计要求一5V稳压电源电路 ，交流220V伏 输入，5V输出，使用 插 件 接 口 ，移 动 方 便 ，接 口 设计合 理。 电压稳波 系 数<0.5%，电流输出不 小 于 500毫 安 。 方案一 整个设计由电源变压器T、整流滤波和稳压电路三大部分组成，其基本原理框图如图 1 所示。电网供给的交流电压u(220V,50Hz) 经电源变压器降压后，得到符合电路需要的交流电压ui，然后由整流滤波电路变换成比较平直的直流电压U1，再通过稳压电路，以保证输出直流电压更加稳定 方案二 采用 LM317、LM337 共地可调式三端稳压器电源 LM317 可调式三端稳压器电源能够连续输出可调的直流电压，不过它只能允许可调的正电压，稳压器内部含有过流，过热保护电路；由一个电阻（R）和一个可变电位器(RP)组成电压输出调节电路，输出电压为：Vo=1.25(1+RP/R)。LM337 输出为负的可调电压，采用两个独立的变压器分别和 LM317 及LM337组装，操作比较简单。电路下图所示 三、单元电路设计与参数计算 注：本实验采用方案一进行解说 变压电路部分： 通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。电源变压器由初级绕组、次级绕组和铁芯组成。初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。通俗的说，电源变压器是一种电→磁→电转换器件。即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。次级接上负载时，电路闭合，次级电路有交变电流通过。变压器的电路图符号见图 1 图 1 整流电路部分： 经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。在直流稳压电...
