5万能工具显微镜操作规程

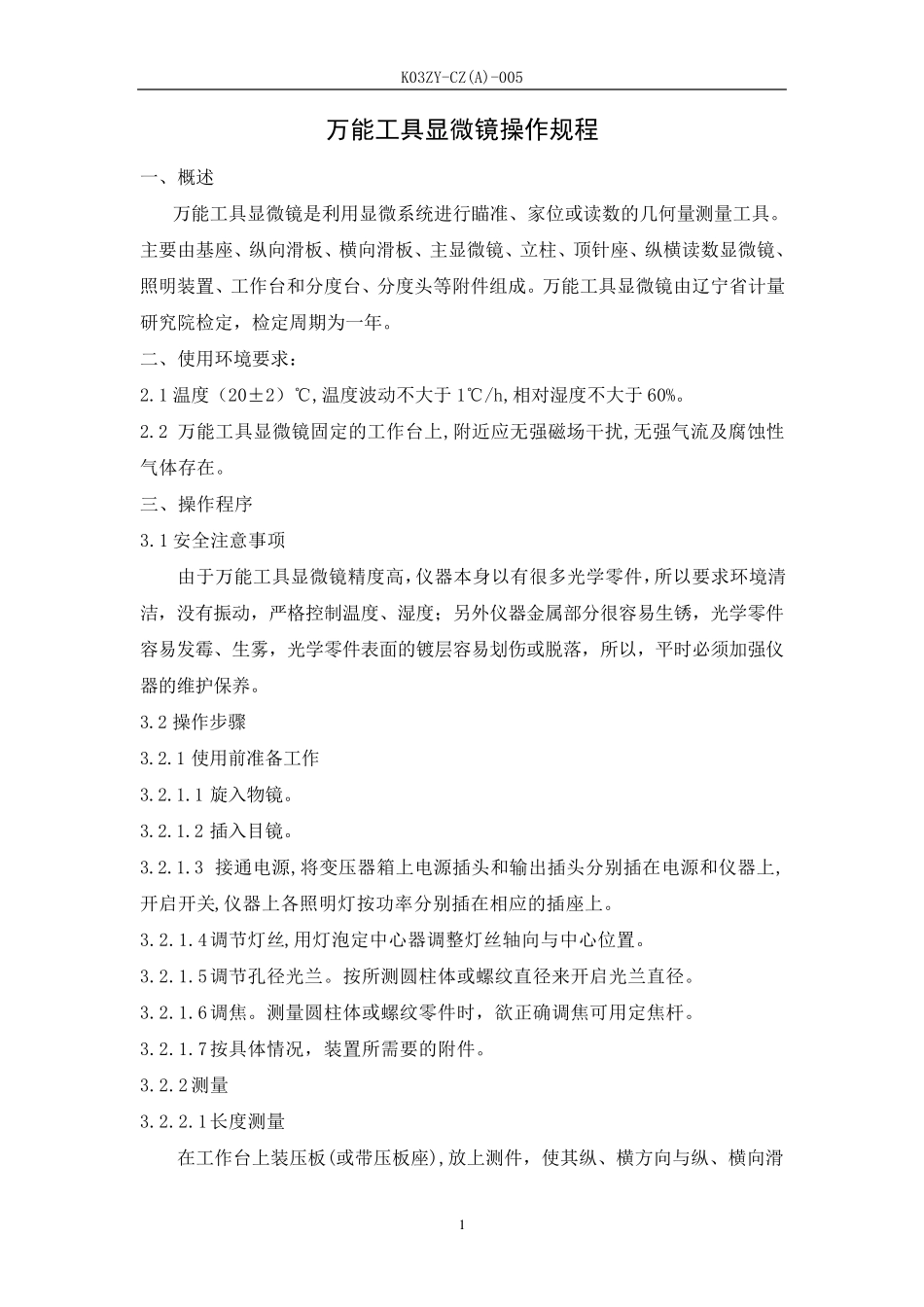

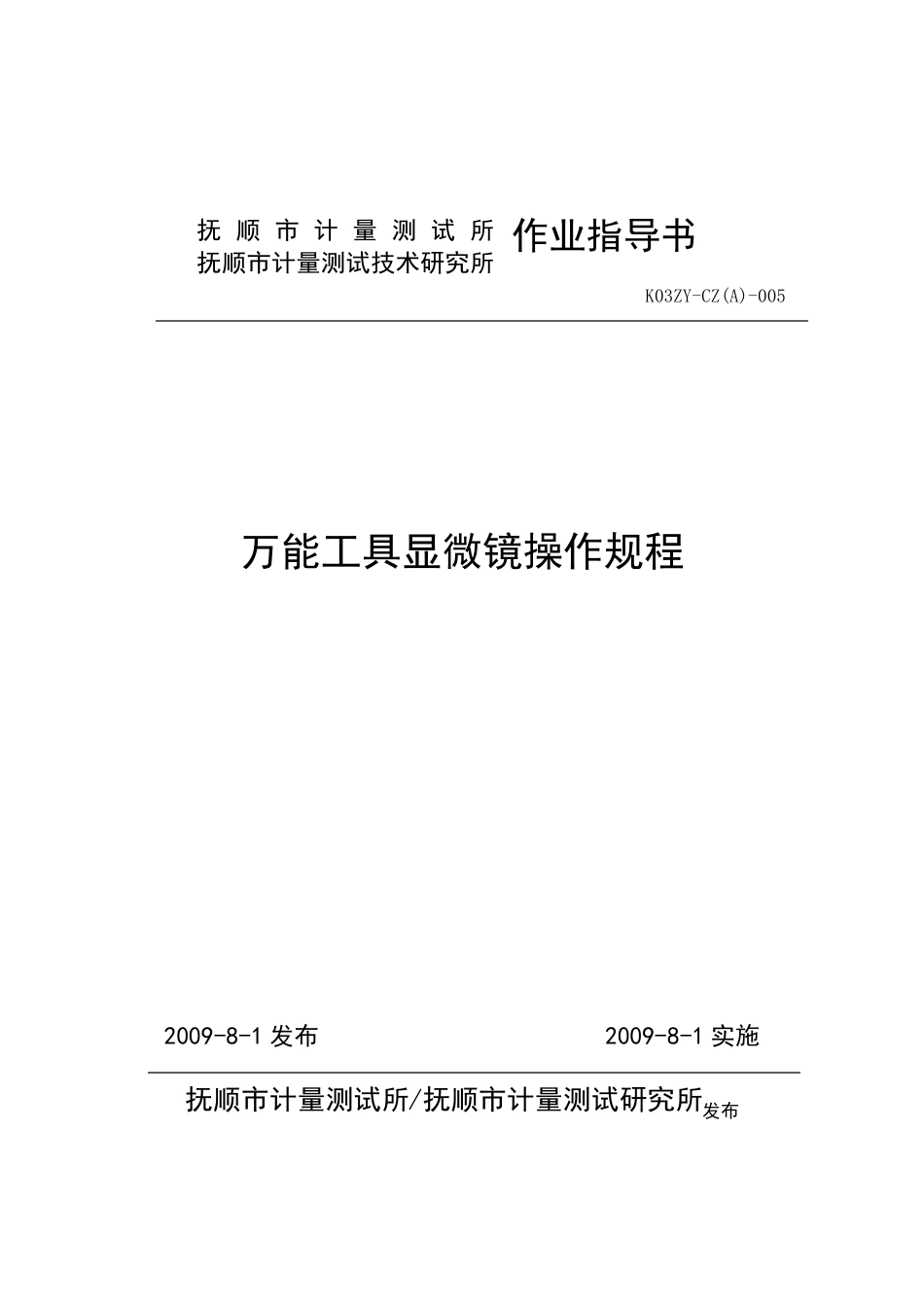

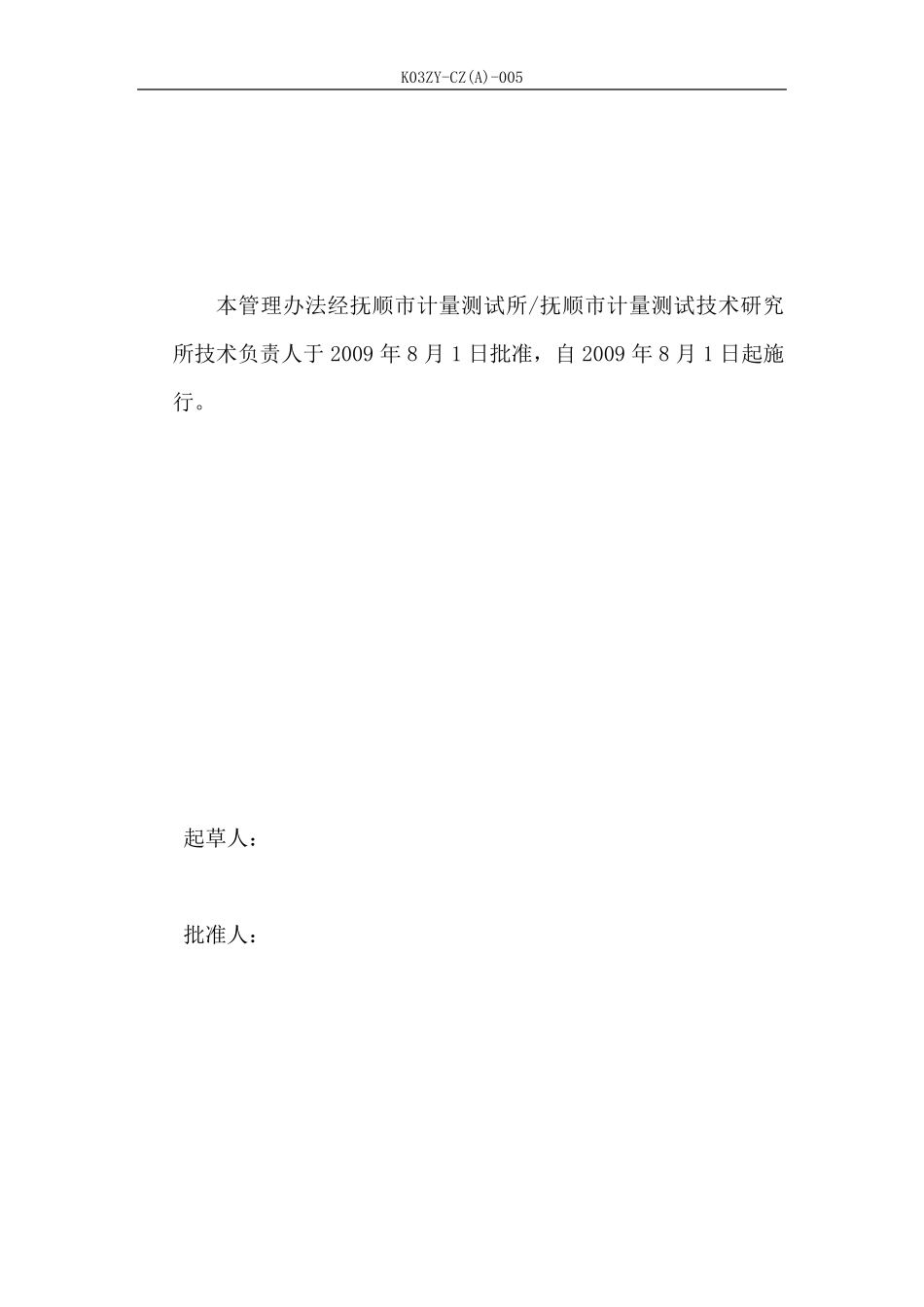

抚顺市计量测试所 作业指导书 抚顺市计量测试技术研究所 K03ZY-CZ(A)-005 万能工具显微镜操作规程 2009-8-1 发布 2009-8-1 实施 抚顺市计量测试所/抚顺市计量测试研究所发布K03ZY-CZ(A)-005 本管理办法经抚顺市计量测试所/抚顺市计量测试技术研究所技术负责人于2009 年8 月1 日批准，自2009 年8 月1 日起施行。 起草人：*** 批准人：*** K03ZY-CZ(A)-005 1 万能工具显微镜操作规程 一、概述 万能工具显微镜是利用显微系统进行瞄准、家位或读数的几何量测量工具。主要由基座、纵向滑板、横向滑板、主显微镜、立柱、顶针座、纵横读数显微镜、照明装置、工作台和分度台、分度头等附件组成。万能工具显微镜由辽宁省计量研究院检定，检定周期为一年。 二、使用环境要求： 2.1 温度（20±2）℃,温度波动不大于 1℃/h,相对湿度不大于 60%。 2.2 万能工具显微镜固定的工作台上,附近应无强磁场干扰,无强气流及腐蚀性气体存在。 三、操作程序 3.1 安全注意事项 由于万能工具显微镜精度高，仪器本身以有很多光学零件，所以要求环境清洁，没有振动，严格控制温度、湿度；另外仪器金属部分很容易生锈，光学零件容易发霉、生雾，光学零件表面的镀层 容易划 伤 或脱 落 ，所以，平 时 必 须 加 强仪器的维 护 保 养 。 3.2 操作步 骤 3.2.1 使用前 准备 工作 3.2.1.1 旋 入 物 镜。 3.2.1.2 插 入 目 镜。 3.2.1.3 接 通 电 源 ,将 变 压 器箱 上电 源 插 头和输 出 插 头分别 插 在电 源 和仪器上,开 启 开 关 ,仪器上各 照明灯 按 功 率 分别 插 在相应的插 座上。 3.2.1.4调 节 灯 丝 ,用灯 泡 定中 心 器调 整 灯 丝 轴 向与 中 心 位置。 3.2.1.5调 节 孔 径 光兰 。按 所测圆 柱体或螺 纹 直 径 来 开 启 光兰 直 径 。 3.2.1.6调 焦 。测量圆 柱体或螺 纹 零件时 ，欲 正 确 调 焦 可 用定焦 杆 。 3.2.1.7按 具体情 况 ，装置所需 要的附件。 3.2.2 测量 3.2.2.1长 度测量 在工作台上装压 板(或带 压 板座),放 上测件，使其 纵、横方 向与 纵、横向滑K03ZY-CZ(A)-005 2 台 移 动 方 向 粗 略 地 一 致 ， 然 后 压 紧 测 件 。 移 动 滑 台 ， 使 测 件 的 被 测 面 移 至 主 显 微镜 视 场 内 ， 进 行 调 焦 ， 旋 转 平 工...
