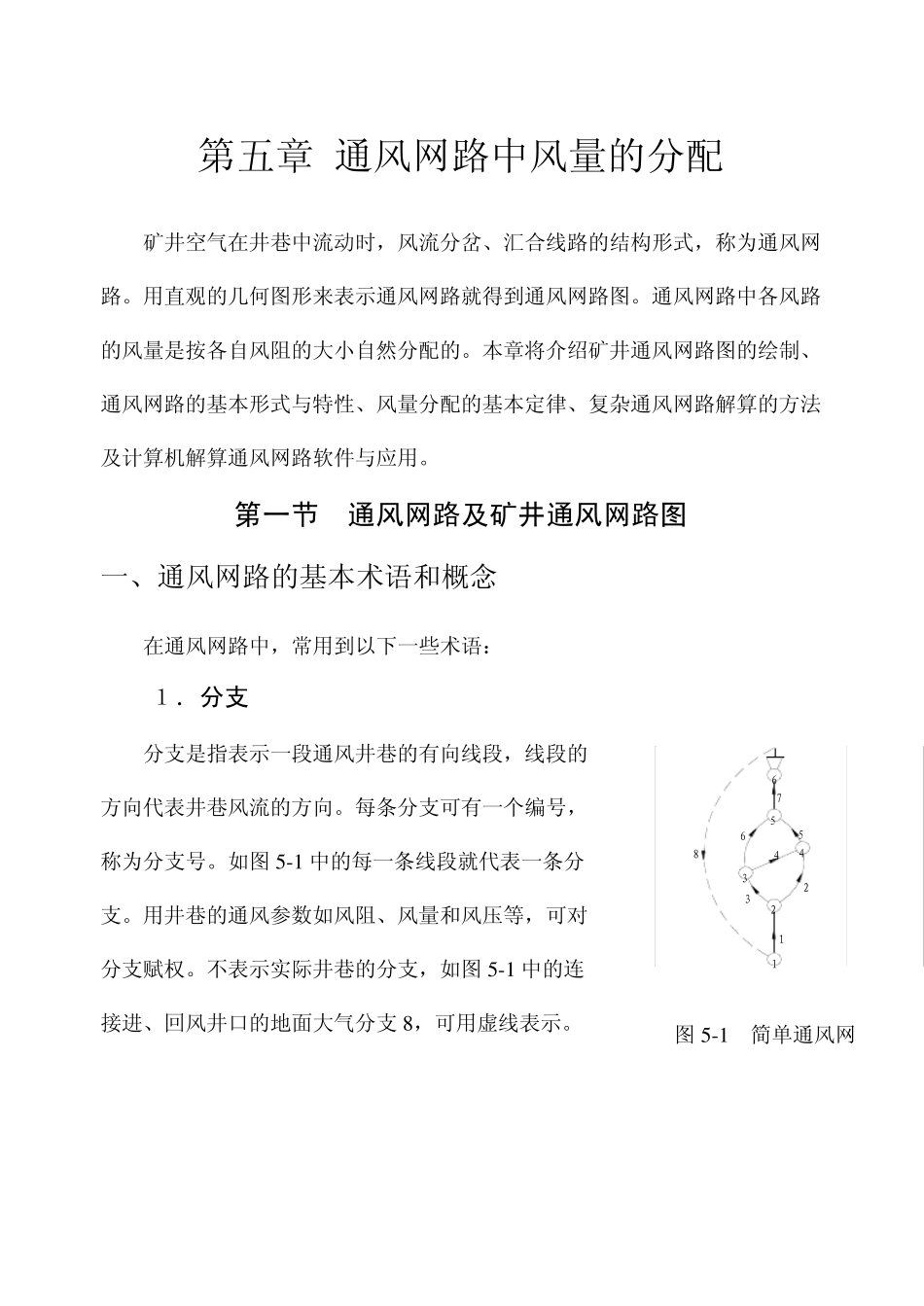

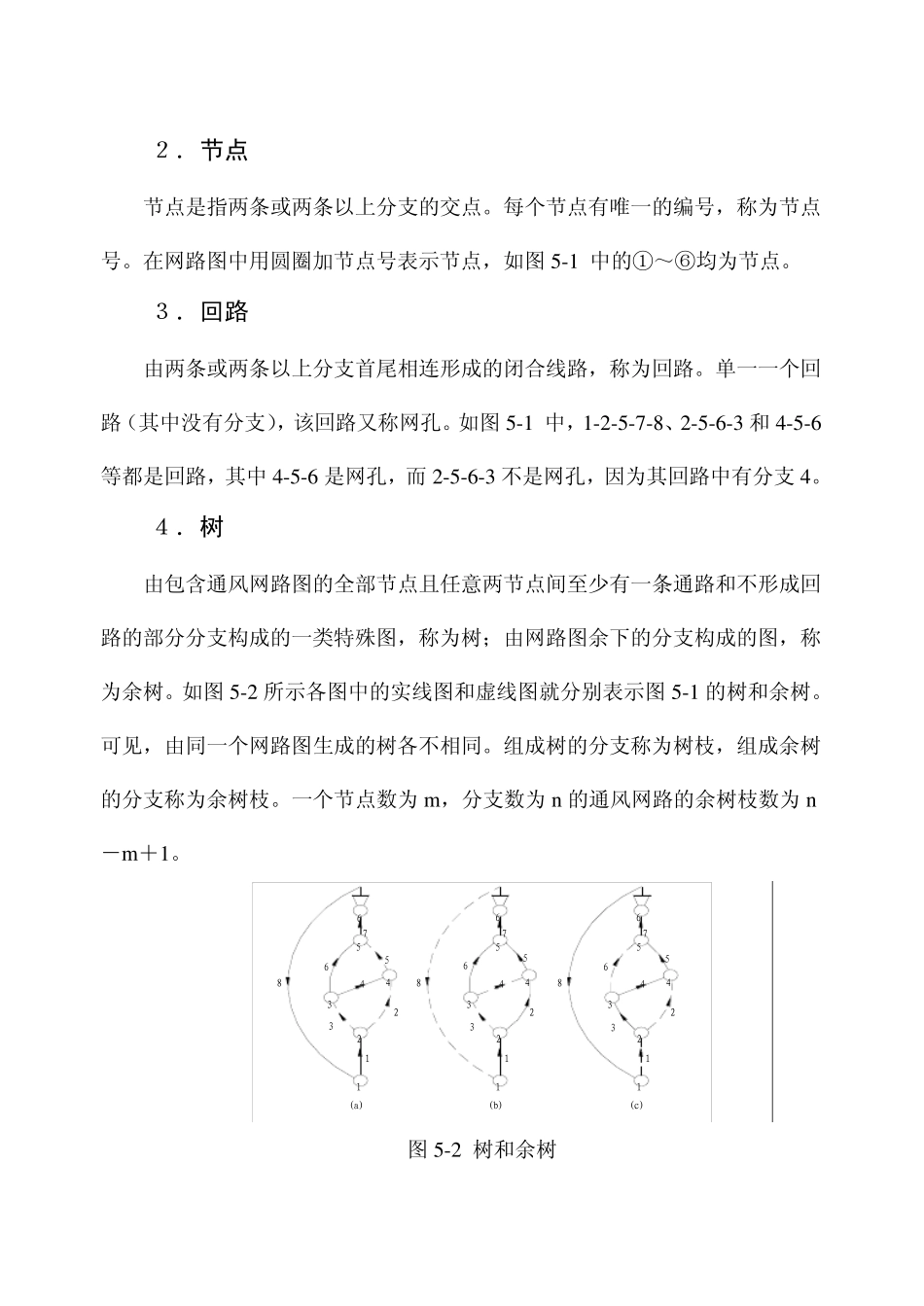

第五章 通风网路中风量的分配 矿井空气在井巷中流动时，风流分岔、汇合线路的结构形式，称为通风网路。用直观的几何图形来表示通风网路就得到通风网路图。通风网路中各风路的风量是按各自风阻的大小自然分配的。本章将介绍矿井通风网路图的绘制、通风网路的基本形式与特性、风量分配的基本定律、复杂通风网路解算的方法及计算机解算通风网路软件与应用。 第一节 通风网路及矿井通风网路图 一、通风网路的基本术语和概念 在通风网路中，常用到以下一些术语： １．分支 分支是指表示一段通风井巷的有向线段，线段的方向代表井巷风流的方向。每条分支可有一个编号，称为分支号。如图 5 -1 中的每一条线段就代表一条分支。用井巷的通风参数如风阻、风量和风压等，可对分支赋权。不表示实际井巷的分支，如图 5 -1 中的连接进、回风井口的地面大气分支 8 ，可用虚线表示。 12344578665321图 5 -1 简单通风网 ２．节点 节点是指两条或两条以上分支的交点。每个节点有唯一的编号，称为节点号。在网路图中用圆圈加节点号表示节点，如图5-1 中的①～⑥均为节点。 ３．回路 由两条或两条以上分支首尾相连形成的闭合线路，称为回路。单一一个回路（其中没有分支），该回路又称网孔。如图5-1 中，1-2-5-7-8、2-5-6-3 和 4-5-6等都是回路，其中4-5-6 是网孔，而 2-5-6-3 不是网孔，因为其回路中有分支4。 ４．树 由包含通风网路图的全部节点且任意两节点间至少有一条通路和不形成回路的部分分支构成的一类特殊图，称为树；由网路图余下的分支构成的图，称为余树。如图5-2 所示各图中的实线图和虚线图就分别表示图5-1 的树和余树。可见，由同一个网路图生成的树各不相同。组成树的分支称为树枝，组成余树的分支称为余树枝。一个节点数为m，分支数为n的通风网路的余树枝数为n－m＋1。 112344578311285447311285447(a)(b)(c)222355533666666 图5-2 树和余树 ５．独立回路 由通风网路图的一棵树及其余树中的一条余树枝形成的回路，称为独立回路。如图5-2（a）中的树与余树枝5、2、3 可组成的三个独立回路分别是：5-6-4、2-4-6-7-8-1 和3-6-7-8-1。由n－m＋1 条余树枝可形成n－m＋1 个独立回路。 二、通风网路图的绘制 不按比例、不反映空间关系的矿井通风网路图，能清楚地反映风流的方向和分合关系，便于进行通风网路解算和通风系统分析，是矿井通风管理的重要图件之一。 通风网路图的形状是可以变化的。为了更清晰地...
