6.3STM32F407ZGT的时钟深入剖析(32M,40M,72M灵活切换)

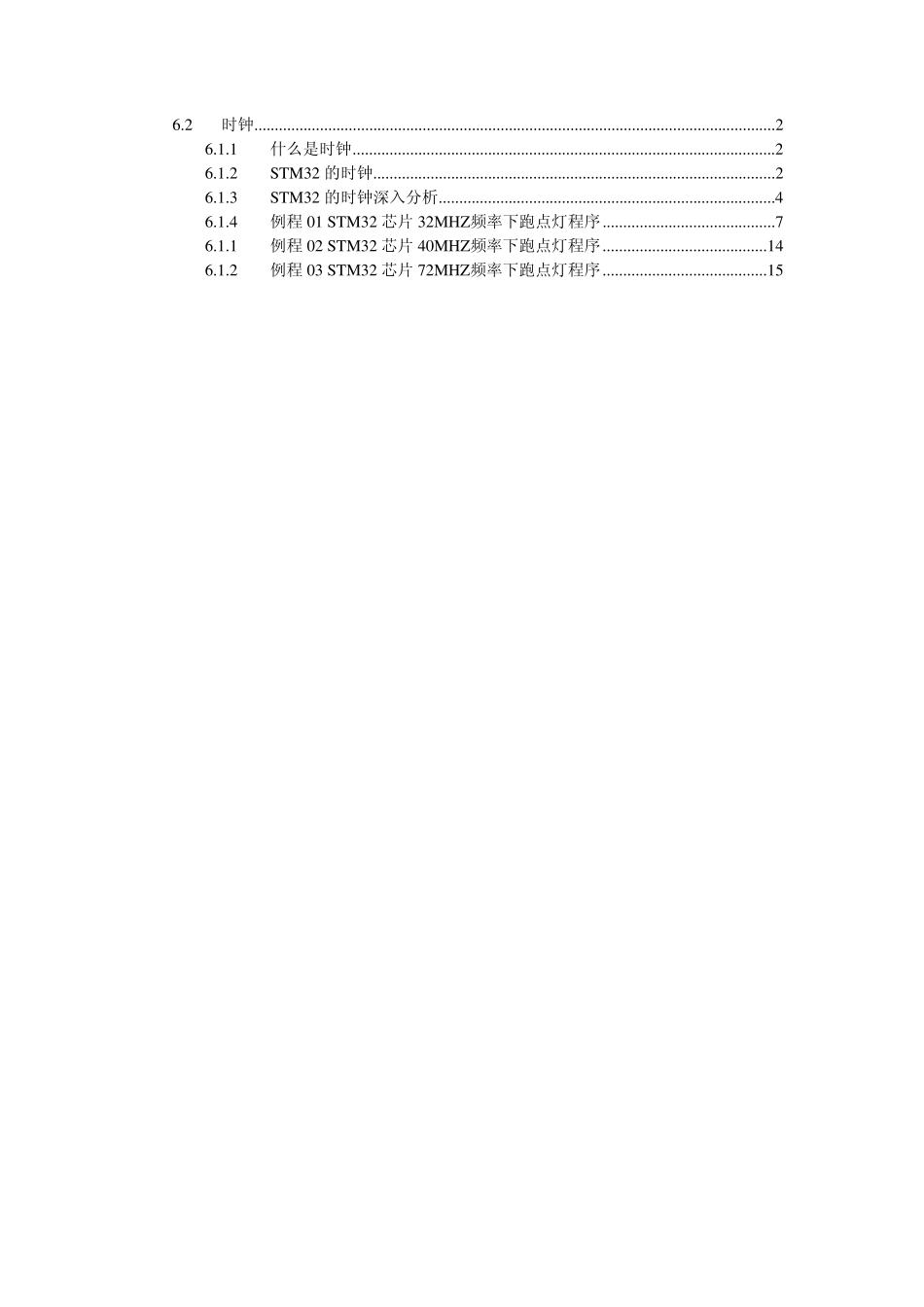

6.2 时钟...............................................................................................................................2 6.1.1 什么是时钟.......................................................................................................2 6.1.2 STM32 的时钟..................................................................................................2 6.1.3 STM32 的时钟深入分析..................................................................................4 6.1.4 例程01 STM32 芯片32MHZ频率下跑点灯程序..........................................7 6.1.1 例程02 STM32 芯片40MHZ频率下跑点灯程序........................................14 6.1.2 例程03 STM32 芯片72MHZ频率下跑点灯程序........................................15 6.2 时钟 6.1.1 什么是时钟 从 CPU 的时钟说起。 计算机是一个十分复杂的电子设备。它由各种集成电路和电子器件组成，每一块集成电路中都集成了数以万计的晶体管和其他电子元件。这样一个十分庞大的系统，要使它能够正常地工作，就必须有一个指挥，对各部分的工作进行协调。各个元件的动作就是在这个指挥下按不同的先后顺序完成自己的操作的，这个先后顺序我们称为时序。时序是计算机中一个非常重要的概念，如果时序出现错误，就会使系统发生故障，甚至造成死机。那么是谁来产生和控制这个操作时序呢？这就是“时钟”。“时钟”可以认为是计算机的“心脏”，如同人一样，只有心脏在跳动，生命才能够继续。不要把计算机的“时钟”等同于普通的时钟，它实际上是由晶体振荡器产生的连续脉冲波，这些脉冲波的幅度和频率是不变的，这种时钟信号我们称为外部时钟。它们被送入CPU 中，再形成 CPU 时钟。不同的 CPU，其外部时钟和 CPU 时钟的关系是不同的，下表列出了几种不同 CPU 外部时钟和 CPU 时钟的关系。 CPU 时钟周期通常为节拍脉冲或Ｔ周期，它是处理操作的最基本的单位。 在微程序控制器中，时序信号比较简单，一般采用节拍电位——节拍脉冲二级体制。就是说它只要一个节拍电位，在节拍电位又包含若干个节拍脉冲（时钟周期）。节拍电位表示一个ＣＰＵ周期的时间，而节拍脉冲把一个ＣＰＵ周期划分为几个叫较小的时间间隔。根据需要这些时间间隔可以相等，也可以不等。 指令周期是取出并执行一条指...
