600MW超临界机组控制技术

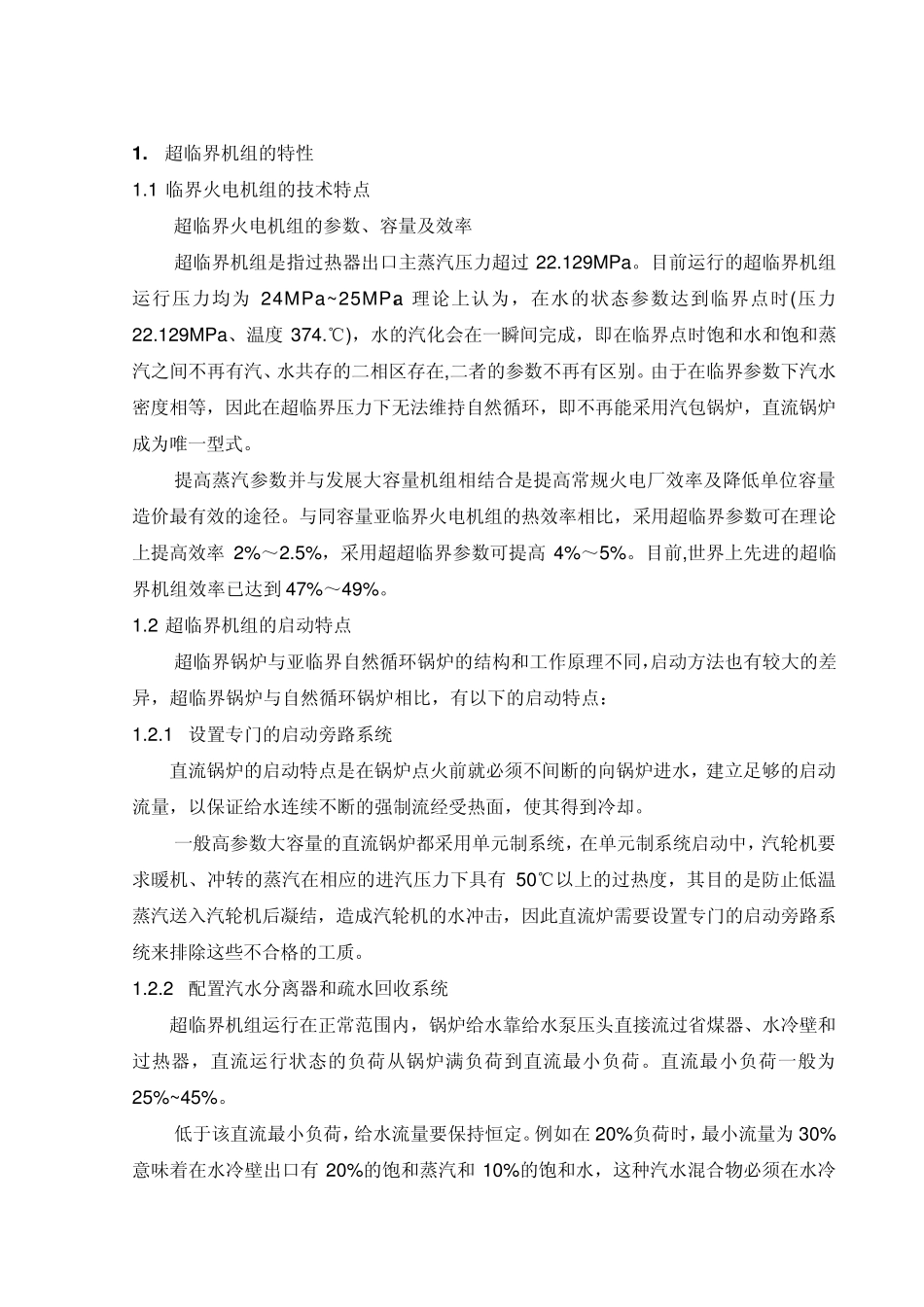

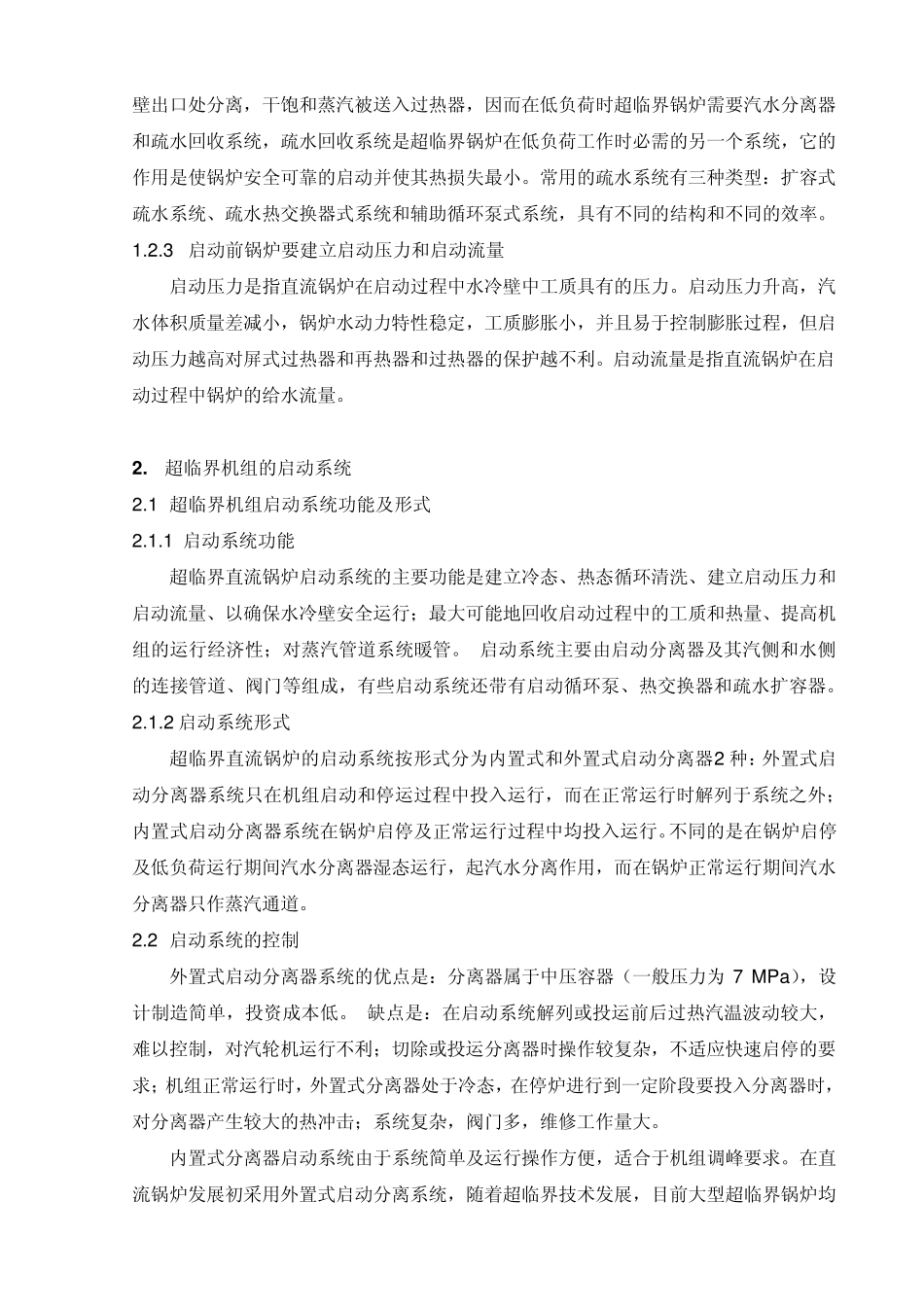

超临界机组的自动发电（AGC）控制 江苏省电力试验研究院有限公司 2007 年 7 月 1 . 超临界机组的特性 1.1 临界火电机组的技术特点 超临界火电机组的参数、容量及效率 超临界机组是指过热器出口主蒸汽压力超过22.129MPa。目前运行的超临界机组运行压力均为24MPa~25MPa，理论上认为，在水的状态参数达到临界点时(压力22.129MPa、温度374.℃)，水的汽化会在一瞬间完成，即在临界点时饱和水和饱和蒸汽之间不再有汽、水共存的二相区存在,二者的参数不再有区别。由于在临界参数下汽水密度相等，因此在超临界压力下无法维持自然循环，即不再能采用汽包锅炉，直流锅炉成为唯一型式。 提高蒸汽参数并与发展大容量机组相结合是提高常规火电厂效率及降低单位容量造价最有效的途径。与同容量亚临界火电机组的热效率相比，采用超临界参数可在理论上提高效率2%～2.5%，采用超超临界参数可提高 4%～5%。目前,世界上先进的超临界机组效率已达到47%～49%。 1.2 超临界机组的启动特点 超临界锅炉与亚临界自然循环锅炉的结构和工作原理不同，启动方法也有较大的差异，超临界锅炉与自然循环锅炉相比，有以下的启动特点： 1.2.1 设置专门的启动旁路系统 直流锅炉的启动特点是在锅炉点火前就必须不间断的向锅炉进水，建立足够的启动流量，以保证给水连续不断的强制流经受热面，使其得到冷却。 一般高参数大容量的直流锅炉都采用单元制系统，在单元制系统启动中，汽轮机要求暖机、冲转的蒸汽在相应的进汽压力下具有 50℃以上的过热度，其目的是防止低温蒸汽送入汽轮机后凝结，造成汽轮机的水冲击，因此直流炉需要设置专门的启动旁路系统来排除这些不合格的工质。 1.2.2 配置汽水分离器和疏水回收系统 超临界机组运行在正常范围内，锅炉给水靠给水泵压头直接流过省煤器、水冷壁和过热器，直流运行状态的负荷从锅炉满负荷到直流最小负荷。直流最小负荷一般为25%~45%。 低于该直流最小负荷，给水流量要保持恒定。例如在20%负荷时，最小流量为30%意味着在水冷壁出口有 20%的饱和蒸汽和 10%的饱和水，这种汽水混合物必须在水冷壁出口处分离，干饱和蒸汽被送入过热器，因而在低负荷时超临界锅炉需要汽水分离器和疏水回收系统，疏水回收系统是超临界锅炉在低负荷工作时必需的另一个系统，它的作用是使锅炉安全可靠的启动并使其热损失最小。常用的疏水系统有三种类型：扩容式疏水系统、疏水热交换器式系统和辅助循环泵式系统，具有不同的结构和不同的...
