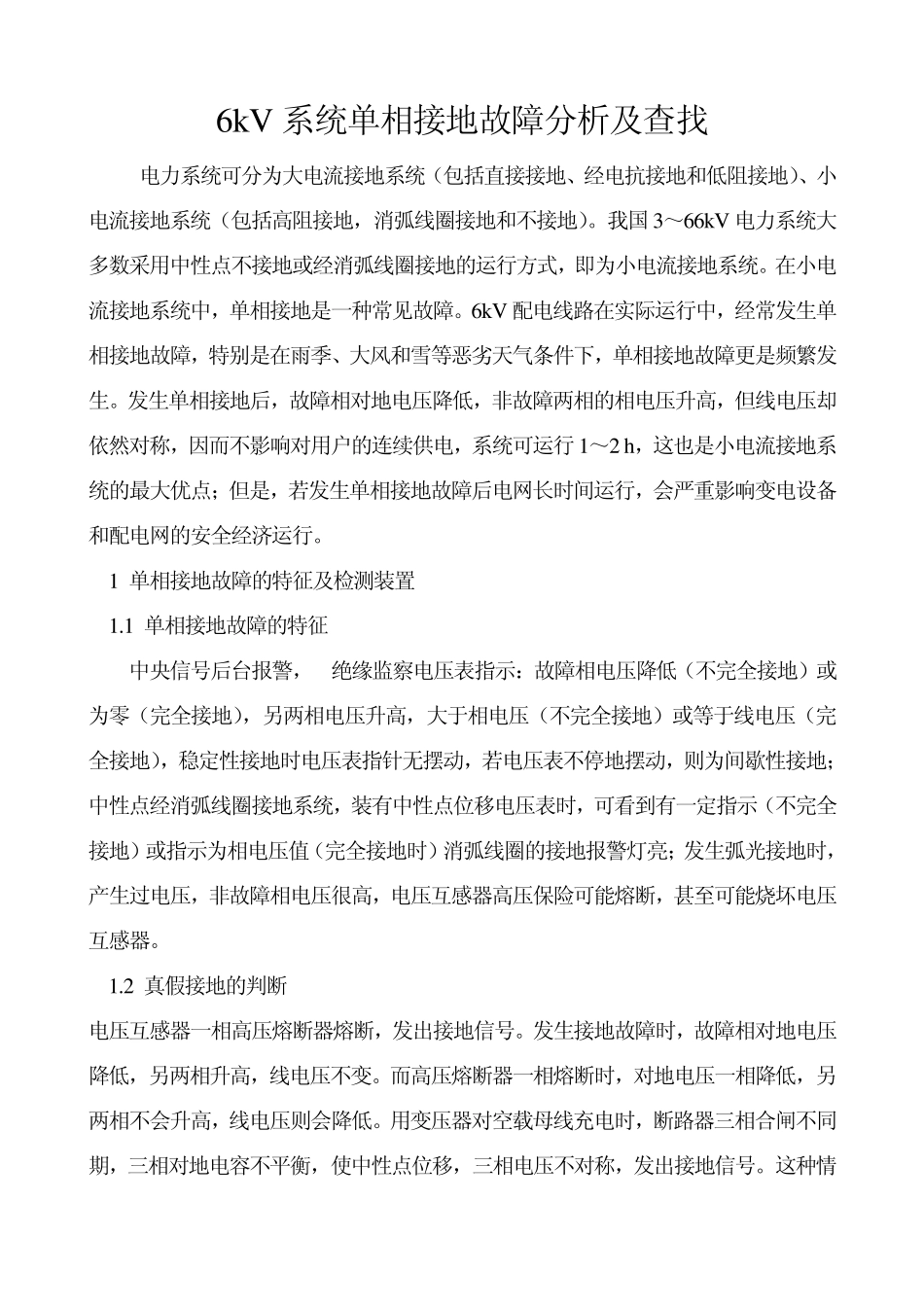

6kV 系统单相接地故障分析及查找 电力系统可分为大电流接地系统(包括直接接地、经电抗接地和低阻接地)、小电流接地系统(包括高阻接地,消弧线圈接地和不接地)。我国 3~66kV 电力系统大多数采用中性点不接地或经消弧线圈接地的运行方式,即为小电流接地系统。在小电流接地系统中,单相接地是一种常见故障。6kV 配电线路在实际运行中,经常发生单相接地故障,特别是在雨季、大风和雪等恶劣天气条件下,单相接地故障更是频繁发生。发生单相接地后,故障相对地电压降低,非故障两相的相电压升高,但线电压却依然对称,因而不影响对用户的连续供电,系统可运行 1~2 h,这也是小电流接地系统的最大优点;但是,若发生单相接地故障后电网长时间运行,会严重影响变电设备和配电网的安全经济运行。 1 单相接地故障的特征及检测装置 1.1 单相接地故障的特征 中央信号后台报警, 绝缘监察电压表指示:故障相电压降低(不完全接地)或为零(完全接地),另两相电压升高,大于相电压(不完全接地)或等于线电压(完全接地),稳定性接地时电压表指针无摆动,若电压表不停地摆动,则为间歇性接地;中性点经消弧线圈接地系统,装有中性点位移电压表时,可看到有一定指示(不完全接地)或指示为相电压值(完全接地时)消弧线圈的接地报警灯亮;发生弧光接地时,产生过电压,非故障相电压很高,电压互感器高压保险可能熔断,甚至可能烧坏电压互感器。 1.2 真假接地的判断 电压互感器一相高压熔断器熔断,发出接地信号。发生接地故障时,故障相对地电压降低,另两相升高,线电压不变。而高压熔断器一相熔断时,对地电压一相降低,另两相不会升高,线电压则会降低。用变压器对空载母线充电时,断路器三相合闸不同期,三相对地电容不平衡,使中性点位移,三相电压不对称,发出接地信号。这种情况只在操作时发生,只要检查母线及连接设备无异常,即可以判定,投入一条线路或投入一台所用变压器,即可消失。系统中三相参数不对称,消弧线圈的补偿度调整不当,倒运行方式时,会发出接地信号。此情况多发生在系统中倒运行方式操作时,经汇报调度,在相互联系时,了解到可先恢复原运行方式,消弧线圈停电,调整分接开关,然后重新投入,倒运行方式;在合空载母线时,可能激发铁磁谐振过电压,发出接地信号。此情况也发生在倒闸操作时,可立即送上一条线路,破坏谐振条件,消除谐振。 1.3 检测装置 对于绝缘监察装置,通常采用三相五柱式电压互感器...
