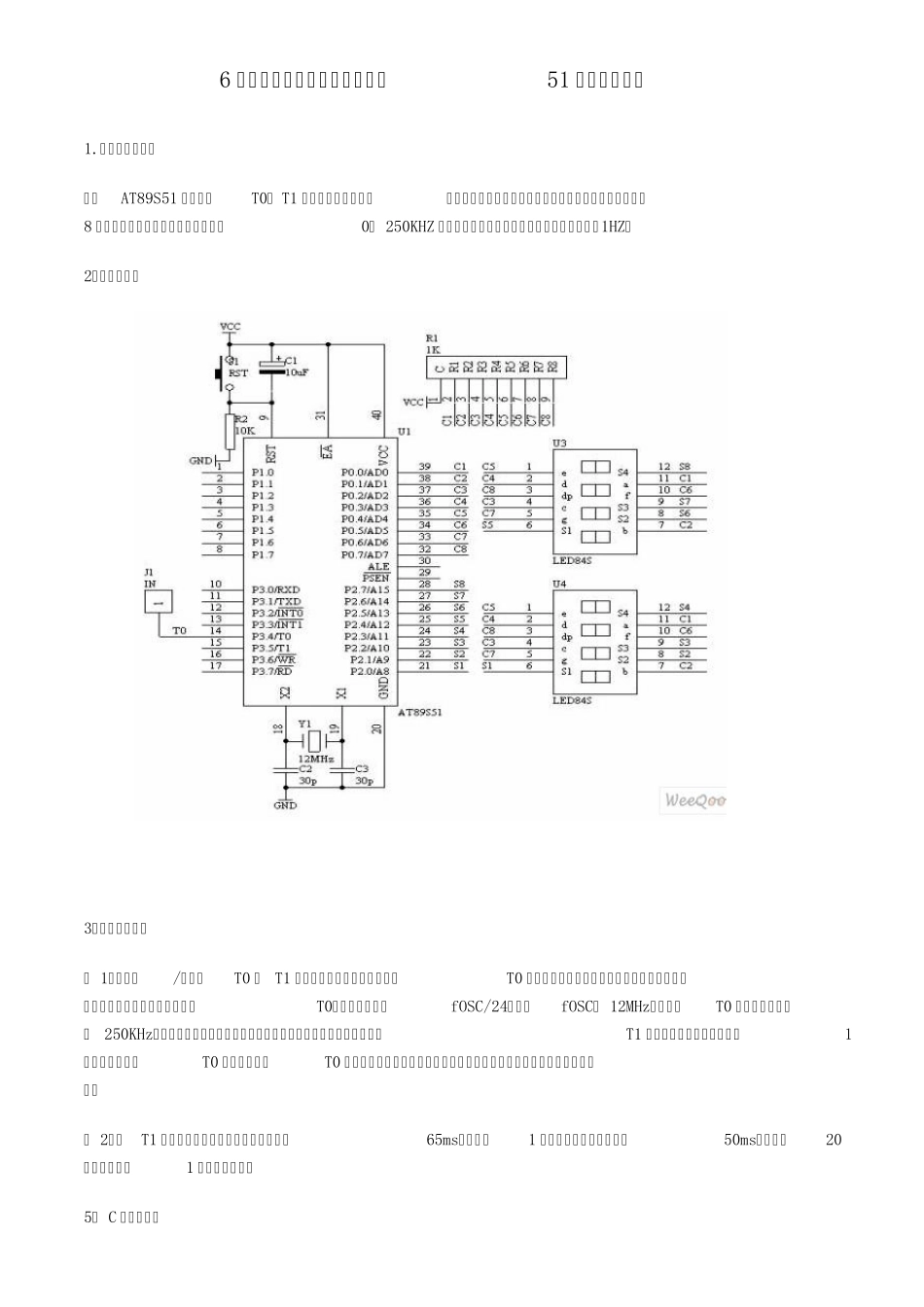

6 位数字显示频率计数器电路及51 单片机源程序 1.频率计算器功能 利用AT89S51 单片机的T0、 T1 的定时计数器功能，来完成对输入的信号进行频率计数，计数的频率结果通过8 位动态数码管显示出来。要求能够对0－ 250KHZ 的信号频率进行准确计数，计数误差不超过±1HZ。 2．电路原理图 3．程序设计内容 （ 1）．定时/计数器T0 和 T1 的工作方式设置，由图可知，T0 是工作在计数状态下，对输入的频率信号进行计数，但对工作在计数状态下的T0，最大计数值为fOSC/24，由于fOSC＝ 12MHz，因此：T0 的最大计数频率为 250KHz。对于频率的概念就是在一秒只数脉冲的个数，即为频率值。所以T1 工作在定时状态下，每定时1秒中到，就停止T0 的计数，而从T0 的计数单元中读取计数的数值，然后进行数据处理。送到数码管显示出来。 （ 2）．T1 工作在定时状态下，最大定时时间为65ms，达不到1 秒的定时，所以采用定时50ms，共定时20次，即可完成1 秒的定时功能。 5． C 语言源程序 C 程序 #include

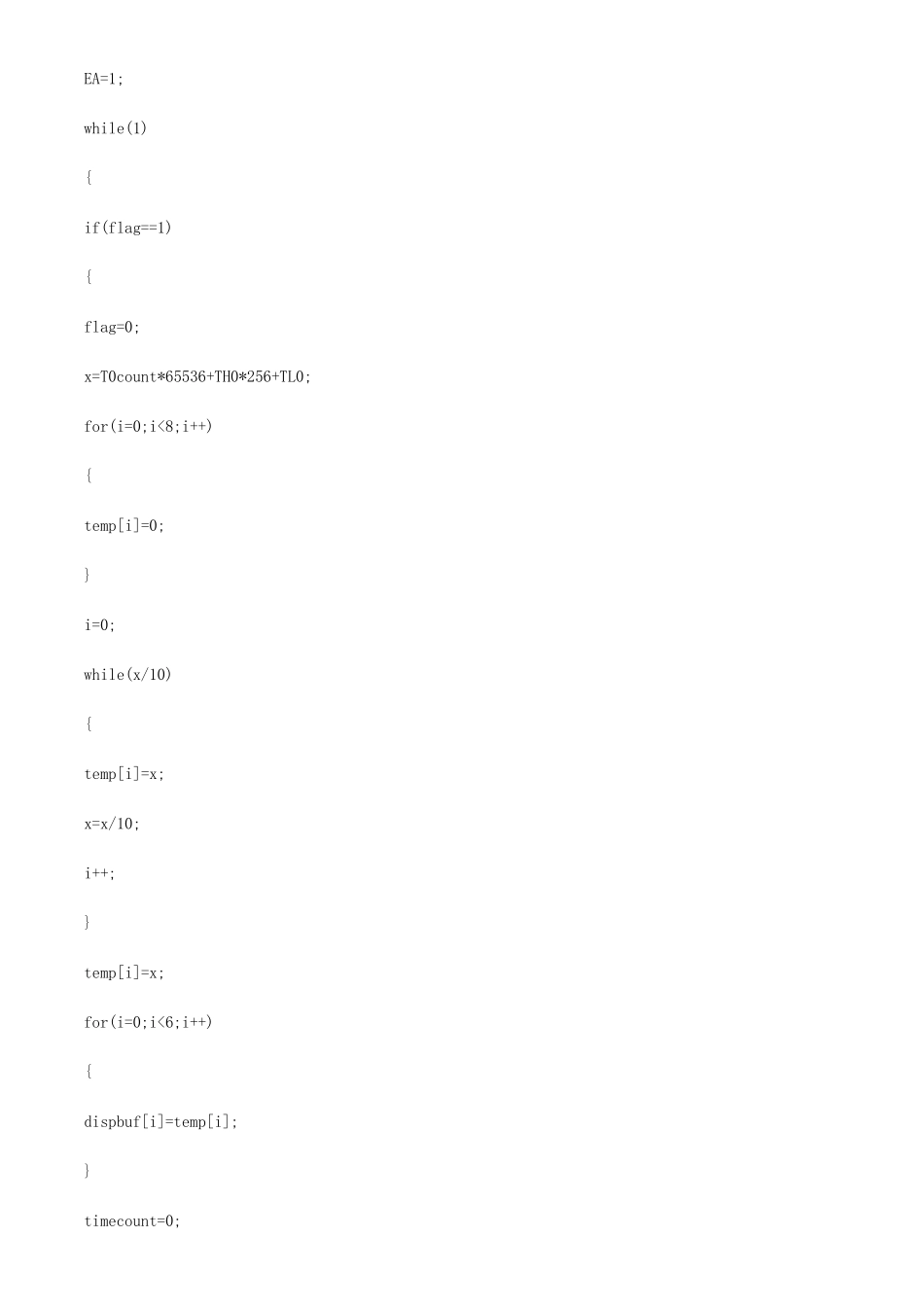

unsigned CHAR code dispbit[]={0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; unsigned CHAR code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x00,0x40}; unsigned CHAR dispbuf[8]={0,0,0,0,0,0,10,10}; unsigned CHAR temp[8]; unsigned CHAR dispcount; unsigned CHAR T0count; unsigned CHAR timecount; bit flag; unsigned long x; void main(void) { unsigned CHAR i; TMOD=0x15; TH0=0; TL0=0; TH1=(6553*000)/256; TL1=(6553*000)%6; TR1=1; TR0=1; ET0=1; ET1=1; EA=1; while(1) { if(flag==1) { flag=0; x=T0count*65536+TH0*256+TL0; for(i=0;i<8;i++) { temp[i]=0; } i=0; while(x/10) { temp[i]=x; x=x/10; i++; } temp[i]=x; for(i=0;i<6;i++) { dispbuf[i]=temp[i]; } timecount=0; T0count=0; TH0=0; TL0=0; TR0=1; } } } void t0(void) interrupt 1 using 0 { T0count++; } void t1(void) interrupt 3 using 0 { TH1=(6553*000)/256; TL1=(6553*000)%6; timecount++; if(timecount==250) { TR0=0; timecount=0; flag=1; } P0=dispcode[dispbuf[dispcount]]; P2=dispbit[dispcount]; dispcount++; if(dispcount==8) { dispcount=0; } } 51 单片机系列教程十...
