6第六章局部阻力

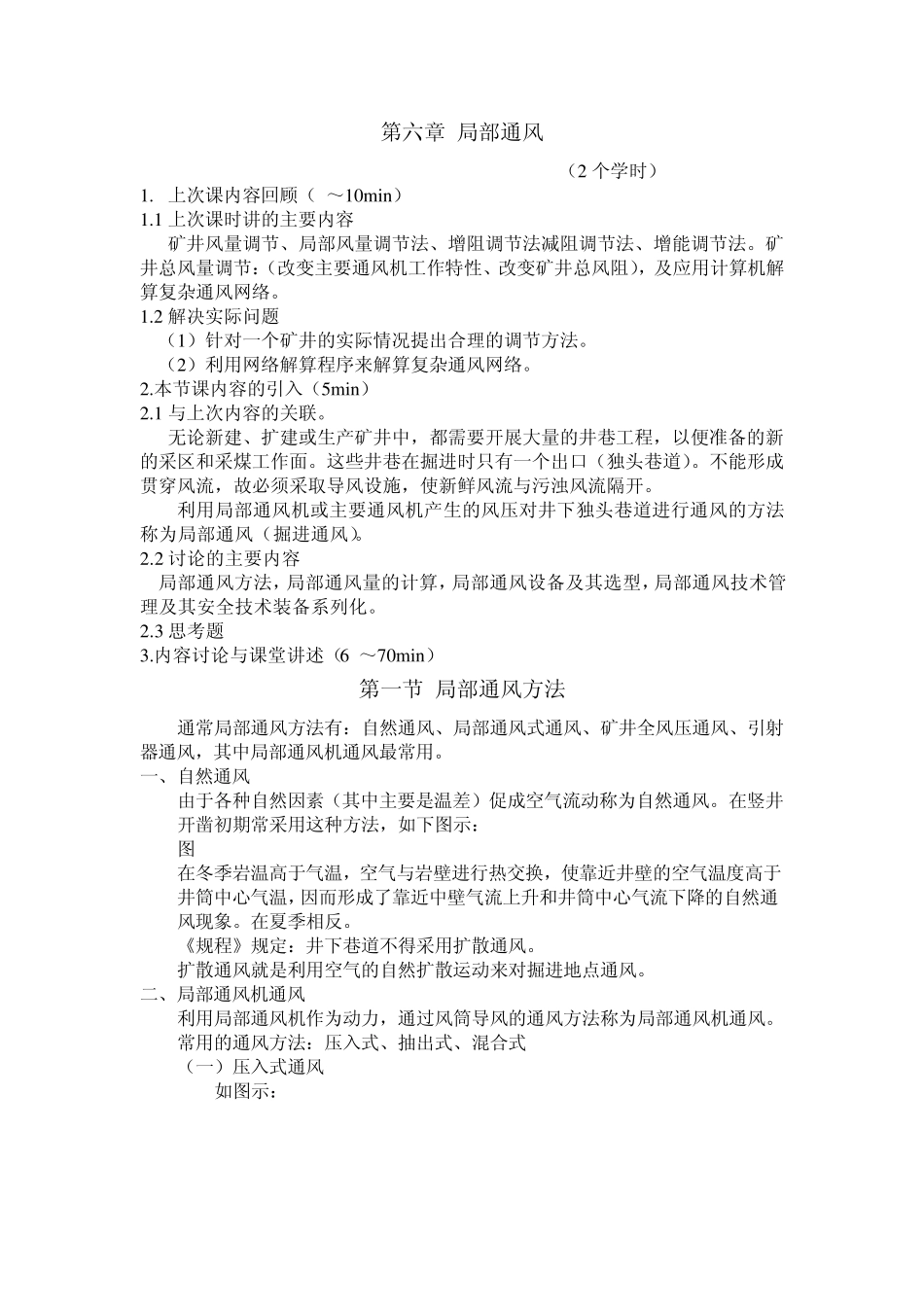

第六章 局部通风 （2 个学时） 1. 上次课内容回顾（5～10min） 1.1 上次课时讲的主要内容 矿井风量调节、局部风量调节法、增阻调节法减阻调节法、增能调节法。矿井总风量调节：（改变主要通风机工作特性、改变矿井总风阻），及应用计算机解算复杂通风网络。 1.2 解决实际问题 （1）针对一个矿井的实际情况提出合理的调节方法。 （2）利用网络解算程序来解算复杂通风网络。 2.本节课内容的引入（5min） 2.1 与上次内容的关联。 无论新建、扩建或生产矿井中，都需要开展大量的井巷工程，以便准备的新的采区和采煤工作面。这些井巷在掘进时只有一个出口（独头巷道）。不能形成贯穿风流，故必须采取导风设施，使新鲜风流与污浊风流隔开。 利用局部通风机或主要通风机产生的风压对井下独头巷道进行通风的方法称为局部通风（掘进通风）。 2.2 讨论的主要内容 局部通风方法，局部通风量的计算，局部通风设备及其选型，局部通风技术管理及其安全技术装备系列化。 2.3 思考题 3.内容讨论与课堂讲述（60～70min） 第一节 局部通风方法 通常局部通风方法有：自然通风、局部通风式通风、矿井全风压通风、引射器通风，其中局部通风机通风最常用。 一、自然通风 由于各种自然因素（其中主要是温差）促成空气流动称为自然通风。在竖井开凿初期常采用这种方法，如下图示： 图 在冬季岩温高于气温，空气与岩壁进行热交换，使靠近井壁的空气温度高于井筒中心气温，因而形成了靠近中壁气流上升和井筒中心气流下降的自然通风现象。在夏季相反。 《规程》规定：井下巷道不得采用扩散通风。 扩散通风就是利用空气的自然扩散运动来对掘进地点通风。 二、局部通风机通风 利用局部通风机作为动力，通过风筒导风的通风方法称为局部通风机通风。 常用的通风方法：压入式、抽出式、混合式 （一）压入式通风 如图示： 局部通风机及其附属装置安装在离掘进巷道口10m 以外的进风侧，将新鲜风流输入大到工作面，污浊空气沿巷道排出。 新鲜风流出风筒形成的射流属于末端封闭的有限贴壁射流。 气流出风筒后，自流断面逐渐扩张，直至达到最大值，此段称为扩张段用Le 表示；然后，射流断面逐渐减小，直到为零，此段称为收缩段，用La表示。 从风筒出口至射流反向的最远距离（即扩张段和收缩段总长）称射流有效射程，用Ls表示，Ls的大小一般有： (45)sLS，m 式中：S—巷道断面，m2。 在有效射程（Ls）之间的独头巷道中会出现循环漏流区...
