6静态结构图

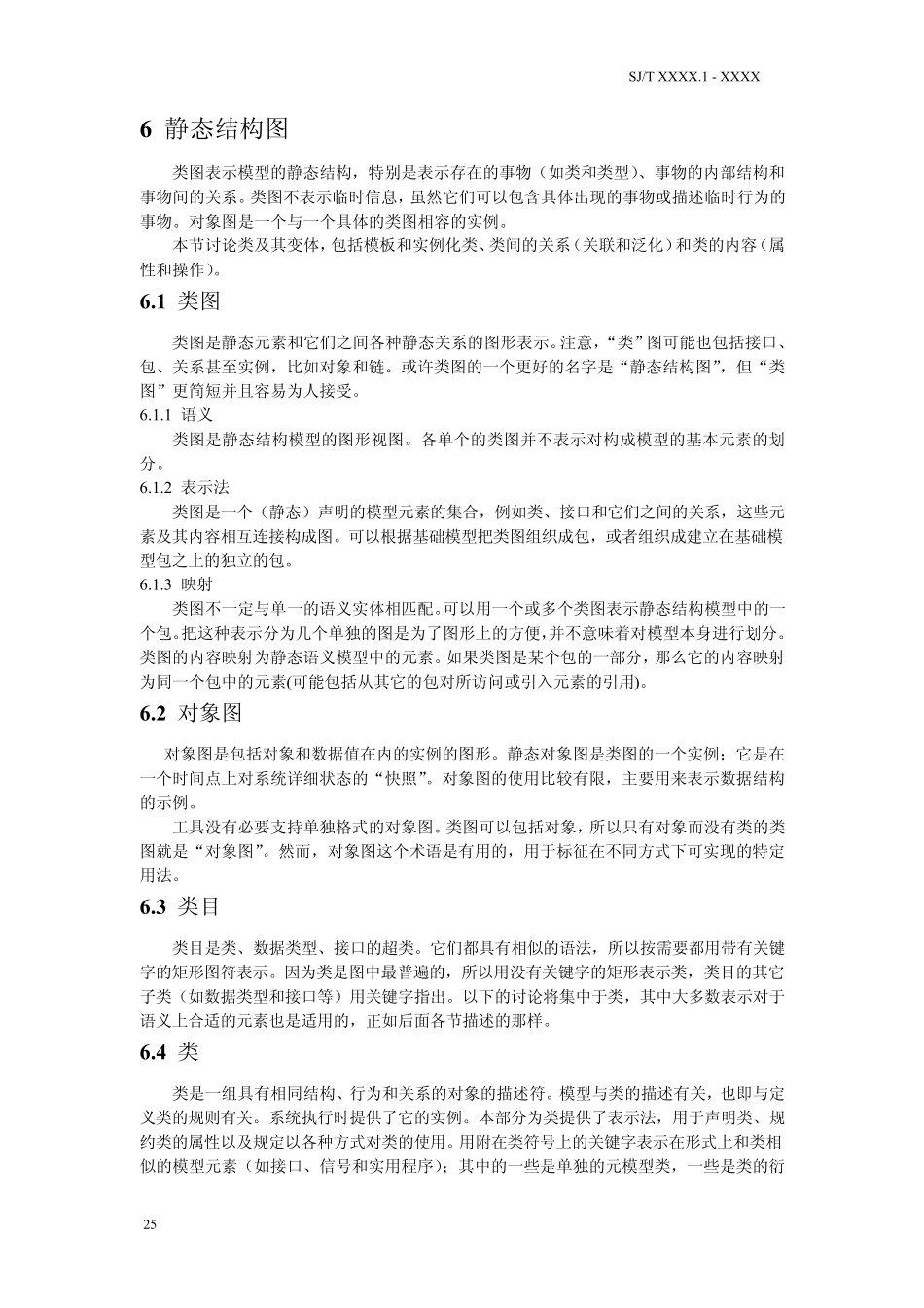

SJ/T XXXX.1 - XXXX 6 静态结构图 类图表示模型的静态结构，特别是表示存在的事物（如类和类型）、事物的内部结构和事物间的关系。类图不表示临时信息，虽然它们可以包含具体出现的事物或描述临时行为的事物。对象图是一个与一个具体的类图相容的实例。 本节讨论类及其变体，包括模板和实例化类、类间的关系（关联和泛化）和类的内容（属性和操作）。 6.1 类图 类图是静态元素和它们之间各种静态关系的图形表示。注意，“类”图可能也包括接口、包、关系甚至实例，比如对象和链。或许类图的一个更好的名字是“静态结构图”，但“类图”更简短并且容易为人接受。 6.1.1 语义 类图是静态结构模型的图形视图。各单个的类图并不表示对构成模型的基本元素的划分。 6.1.2 表示法 类图是一个（静态）声明的模型元素的集合，例如类、接口和它们之间的关系，这些元素及其内容相互连接构成图。可以根据基础模型把类图组织成包，或者组织成建立在基础模型包之上的独立的包。 6.1.3 映射 类图不一定与单一的语义实体相匹配。可以用一个或多个类图表示静态结构模型中的一个包。把这种表示分为几个单独的图是为了图形上的方便，并不意味着对模型本身进行划分。类图的内容映射为静态语义模型中的元素。如果类图是某个包的一部分，那么它的内容映射为同一个包中的元素(可能包括从其它的包对所访问或引入元素的引用)。 6.2 对象图 对象图是包括对象和数据值在内的实例的图形。静态对象图是类图的一个实例；它是在一个时间点上对系统详细状态的“快照”。对象图的使用比较有限，主要用来表示数据结构的示例。 工具没有必要支持单独格式的对象图。类图可以包括对象，所以只有对象而没有类的类图就是“对象图”。然而，对象图这个术语是有用的，用于标征在不同方式下可实现的特定用法。 6.3 类目 类目是类、数据类型、接口的超类。它们都具有相似的语法，所以按需要都用带有关键字的矩形图符表示。因为类是图中最普遍的，所以用没有关键字的矩形表示类，类目的其它子类（如数据类型和接口等）用关键字指出。以下的讨论将集中于类，其中大多数表示对于语义上合适的元素也是适用的，正如后面各节描述的那样。 6.4 类 类是一组具有相同结构、行为和关系的对象的描述符。模型与类的描述有关，也即与定义类的规则有关。系统执行时提供了它的实例。本部分为类提供了表示法，用于声明类、规约类的属性以及规定以各种方式对类的使用。用附在类符号...
