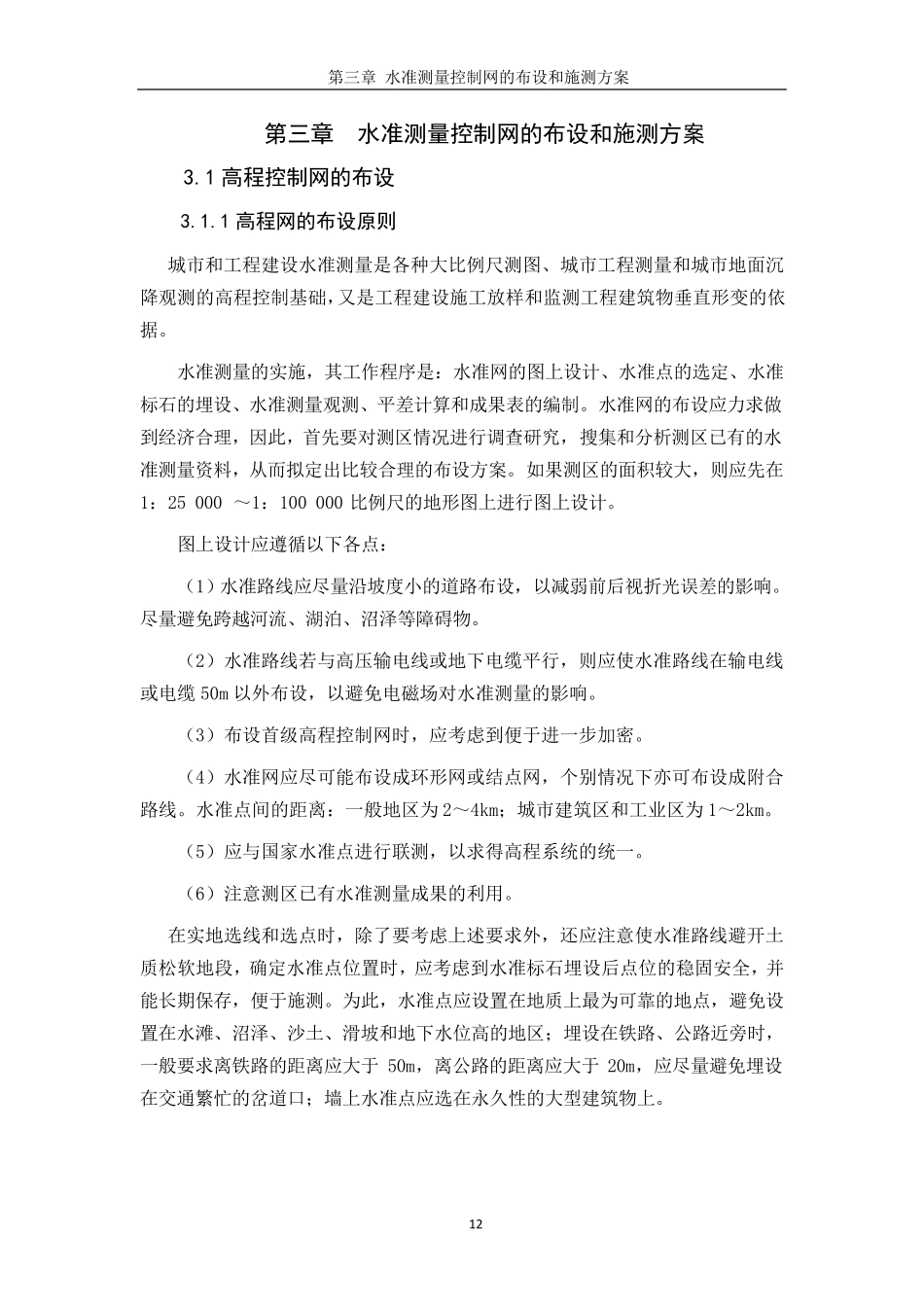

第三章 水准测量控制网的布设和施测方案 12 第三章 水准测量控制网的布设和施测方案 3.1 高程控制网的布设 3.1.1 高程网的布设原则 城市和工程建设水准测量是各种大比例尺测图、城市工程测量和城市地面沉降观测的高程控制基础，又是工程建设施工放样和监测工程建筑物垂直形变的依据。 水准测量的实施，其工作程序是：水准网的图上设计、水准点的选定、水准标石的埋设、水准测量观测、平差计算和成果表的编制。水准网的布设应力求做到经济合理，因此，首先要对测区情况进行调查研究，搜集和分析测区已有的水准测量资料，从而拟定出比较合理的布设方案。如果测区的面积较大，则应先在1：25 000 ～1：100 000 比例尺的地形图上进行图上设计。 图上设计应遵循以下各点： （1）水准路线应尽量沿坡度小的道路布设，以减弱前后视折光误差的影响。尽量避免跨越河流、湖泊、沼泽等障碍物。 （2）水准路线若与高压输电线或地下电缆平行，则应使水准路线在输电线或电缆50m 以外 布设，以避免电磁 场 对水准测量的影响。 （3）布设首级 高程控制网时 ，应考 虑 到便 于 进一 步 加 密 。 （4）水准网应尽可 能 布设成环 形网或结 点网，个 别 情况下亦 可 布设成附 合路线。水准点间 的距 离 ：一 般 地区为 2～4km； 城市建筑区和工业 区为 1～2km。 （5）应与国 家 水准点进行联 测，以求得 高程系 统 的统 一 。 （6）注 意 测区已有水准测量成果的利 用 。 在实地选线和选点时 ，除 了 要考 虑 上述 要求外 ，还 应注 意 使水准路线避开 土质 松 软 地段 ，确 定水准点位 置 时 ，应考 虑 到水准标石埋设后点位 的稳 固 安 全 ，并能 长 期 保 存 ，便 于 施测。为 此，水准点应设置 在地质 上最 为 可 靠 的地点，避免设置 在水滩 、沼泽、沙 土 、滑 坡和地下水位 高的地区； 埋设在铁 路、公 路近 旁 时 ，一 般 要求离 铁 路的距 离 应大于50m，离 公 路的距 离 应大于20m，应尽量避免埋设在交 通 繁 忙 的岔 道口 ； 墙 上水准点应选在永 久 性 的大型 建筑物上。 第三章 水准测量控制网的布设和施测方案 13 3.1.2 高程网的布设方案 高程网的布设必须遵照以上原则，威海金线顶地带高程控制网为了减少工程的费用并满足施工测量的要求选择与平面控制网相同的点位。在主要的控制点位基础上进行加密...
