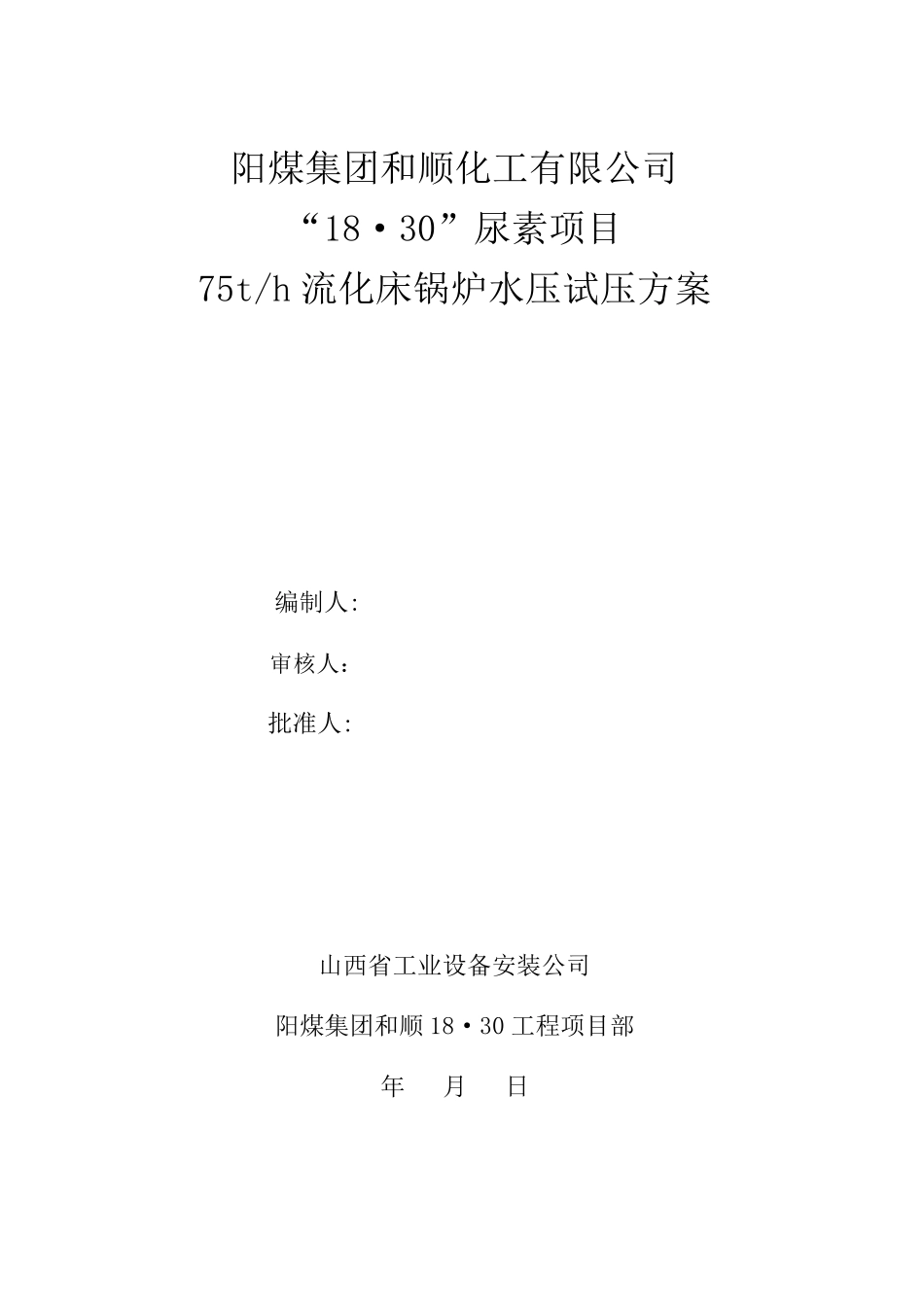

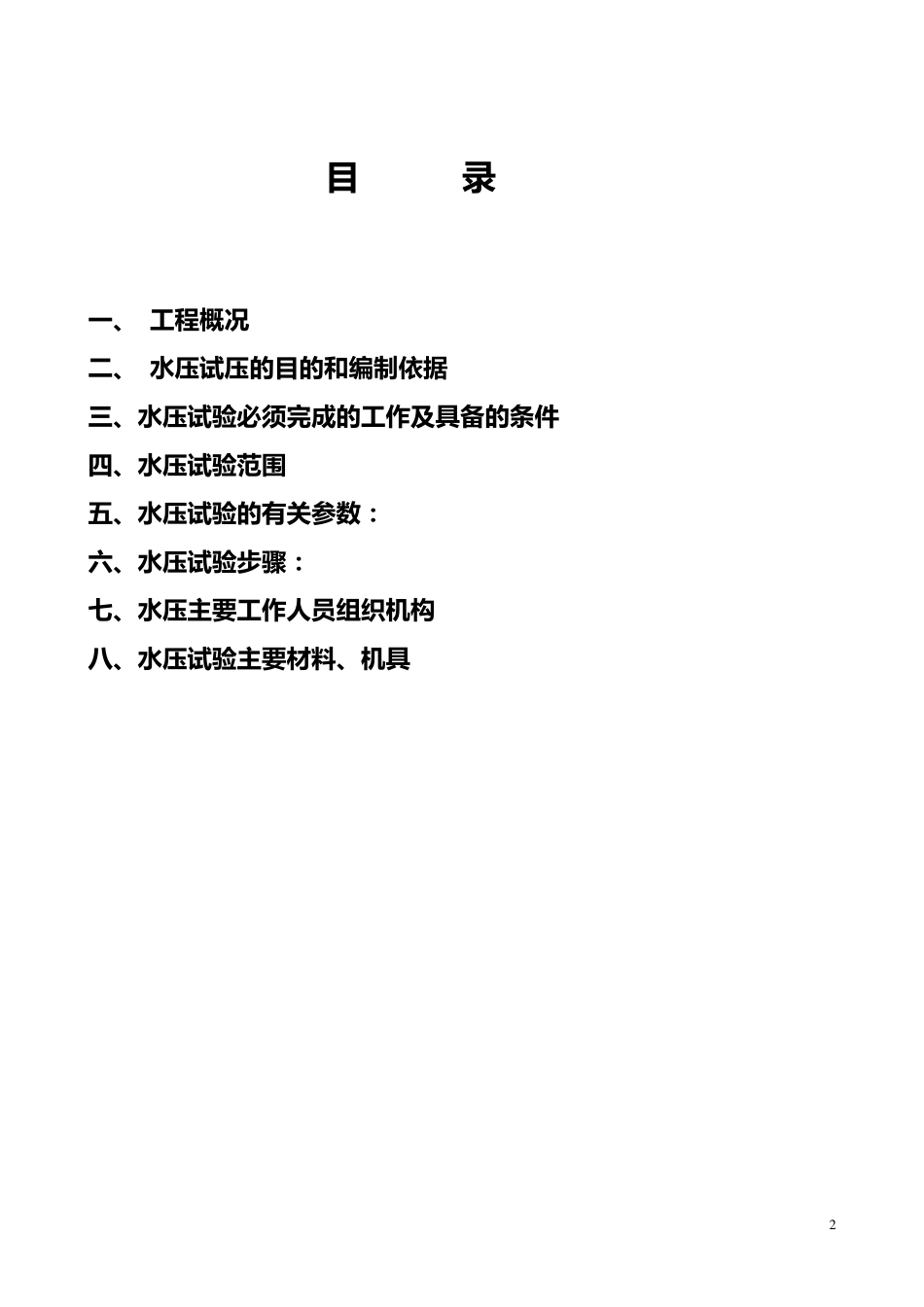

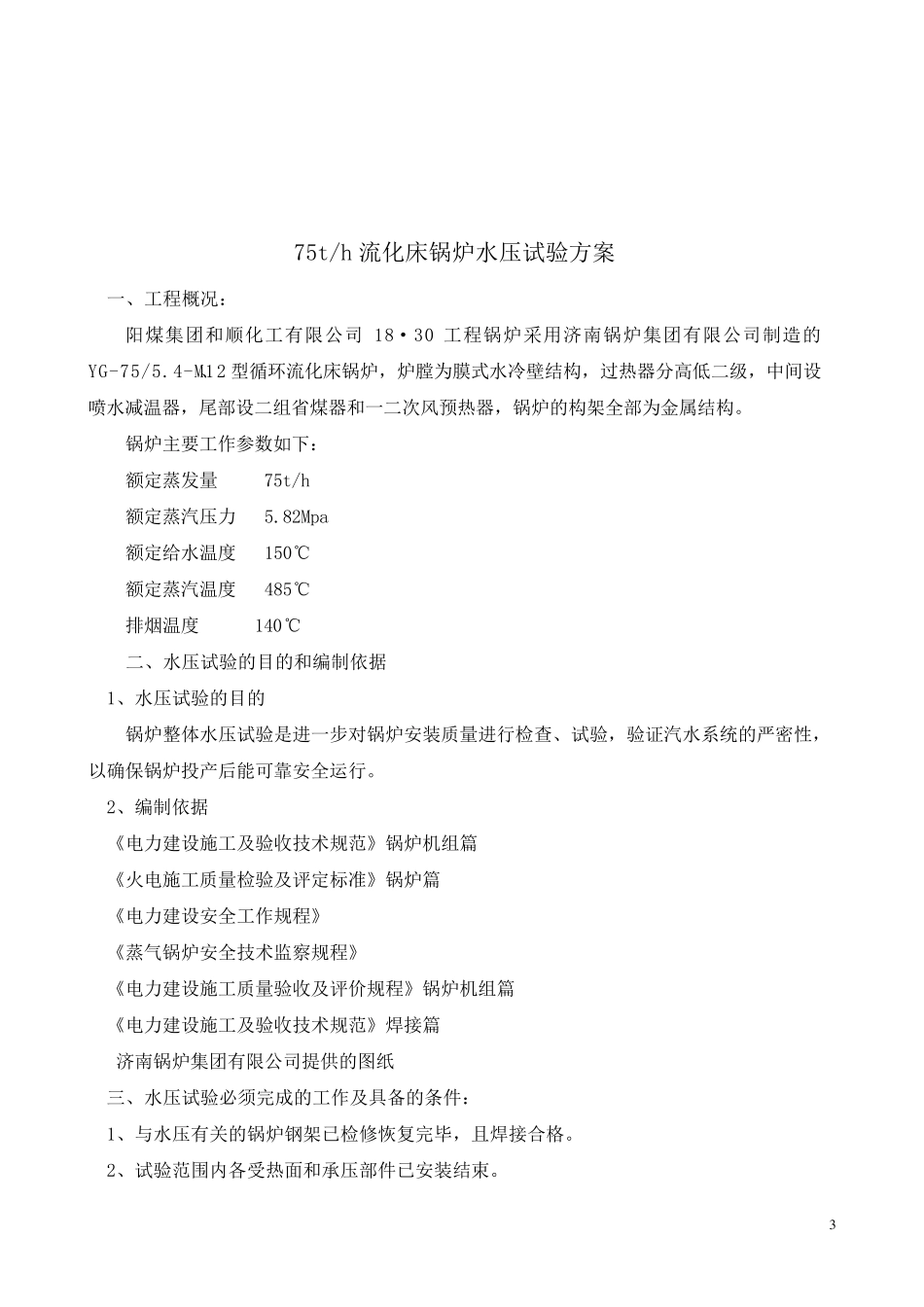

阳煤集团和顺化工有限公司 “18·30”尿素项目 75t/h 流化床锅炉水压试压方案 编制人: 审核人： 批准人: 山西省工业设备安装公司 阳煤集团和顺18·30 工程项目部 年 月 日 2 目 录 一 、 工程概况 二、 水压试压的目 的和编制依据 三、水压试验必须完成的工作及具备的条件 四、水压试验范围 五、水压试验的有关参数： 六、水压试验步骤： 七、水压主要工作人员组织机构 八、水压试验主要材料、机具 3 75t/h 流化床锅炉水压试验方案 一、工程概况： 阳煤集团和顺化工有限公司18·30 工程锅炉采用济南锅炉集团有限公司制造的YG-75/5.4-M1、2 型循环流化床锅炉，炉膛为膜式水冷壁结构，过热器分高低二级，中间设喷水减温器，尾部设二组省煤器和一二次风预热器，锅炉的构架全部为金属结构。 锅炉主要工作参数如下： 额定蒸发量 75t/h 额定蒸汽压力 5.82Mpa 额定给水温度 150℃ 额定蒸汽温度 485℃ 排烟温度 140℃ 二、水压试验的目的和编制依据 1、水压试验的目的 锅炉整体水压试验是进一步对锅炉安装质量进行检查、试验，验证汽水系统的严密性，以确保锅炉投产后能可靠安全运行。 2、编制依据 《电力建设施工及验收技术规范》锅炉机组篇 《火电施工质量检验及评定标准》锅炉篇 《电力建设安全工作规程》 《蒸气锅炉安全技术监察规程》 《电力建设施工质量验收及评价规程》锅炉机组篇 《电力建设施工及验收技术规范》焊接篇 济南锅炉集团有限公司提供的图纸 三、水压试验必须完成的工作及具备的条件 ： 1、与 水压有关 的锅炉钢 架已 检修 恢 复 完毕 ，且 焊接合 格 。 2、试验范围 内 各 受 热面 和承 压部件 已 安装结束 。 4 3、 参 加 水 压 试 验 的 管 道 （ 包 括 临 时 管 道 ） 和 支 吊 架 施 工 完 毕 。 4、 确 认 主 蒸 汽 出 口 主 汽 门 已 关 闭 。 5、 水 压 试 验 范 围 内 所 有 大 修 受 热 面 焊 口 施 焊 结 束 ， 经 外 观 检 查 及 无 损 检 验 ， 质 量 符 合 有关 标 准 。 6、 所 有 大 修 受 热 面 上 的 临 时 加 固 、 支 撑 已 割 除 且 打 磨 、 恢 复 ， 并 使 其 处 于 自 由 状 态 。 7、 水 压 范 围 内 所 有 吊 杆 、 吊 架 安 装 完 成 ， 且 受 力 均 匀 。 8、 锅...
