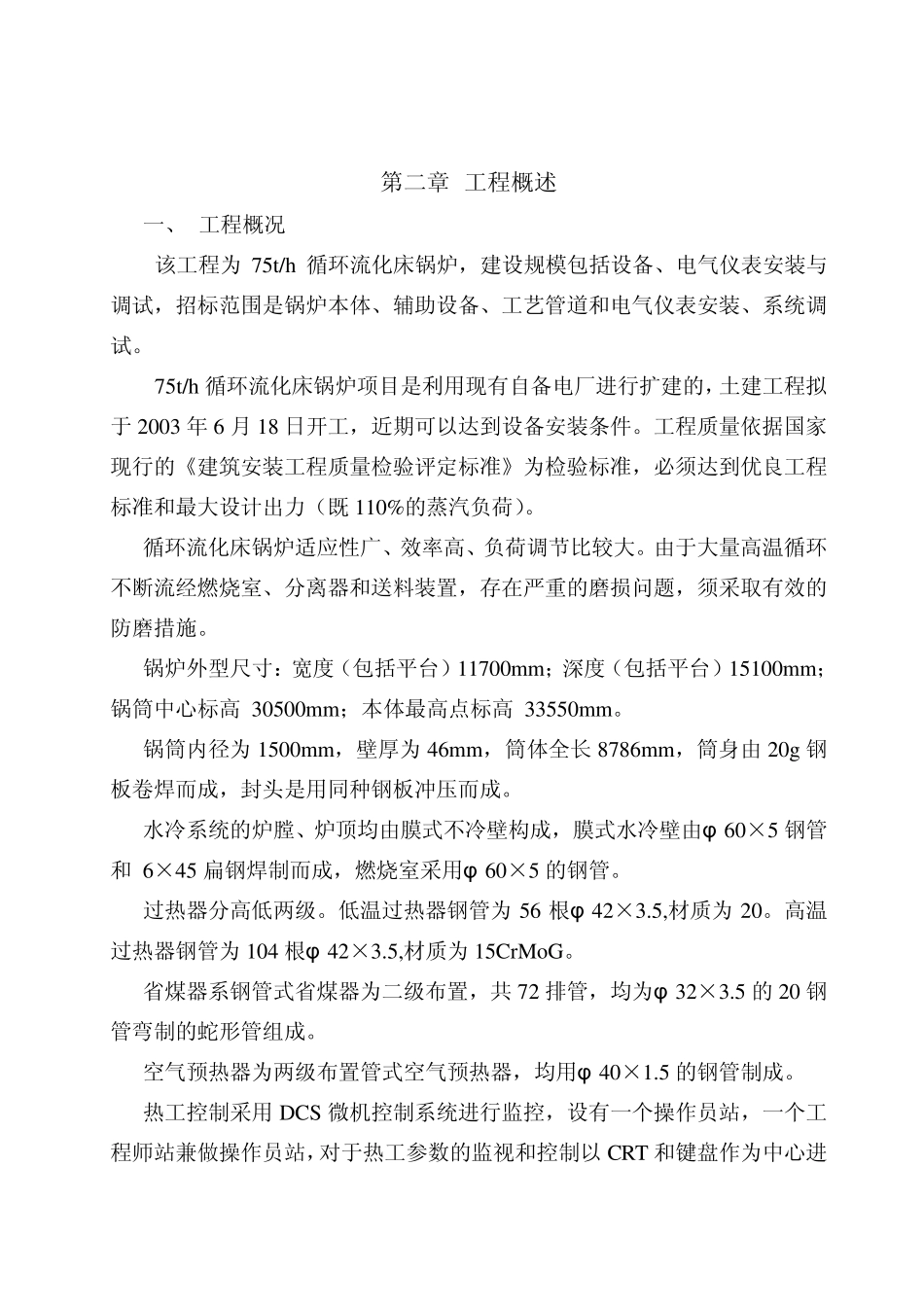

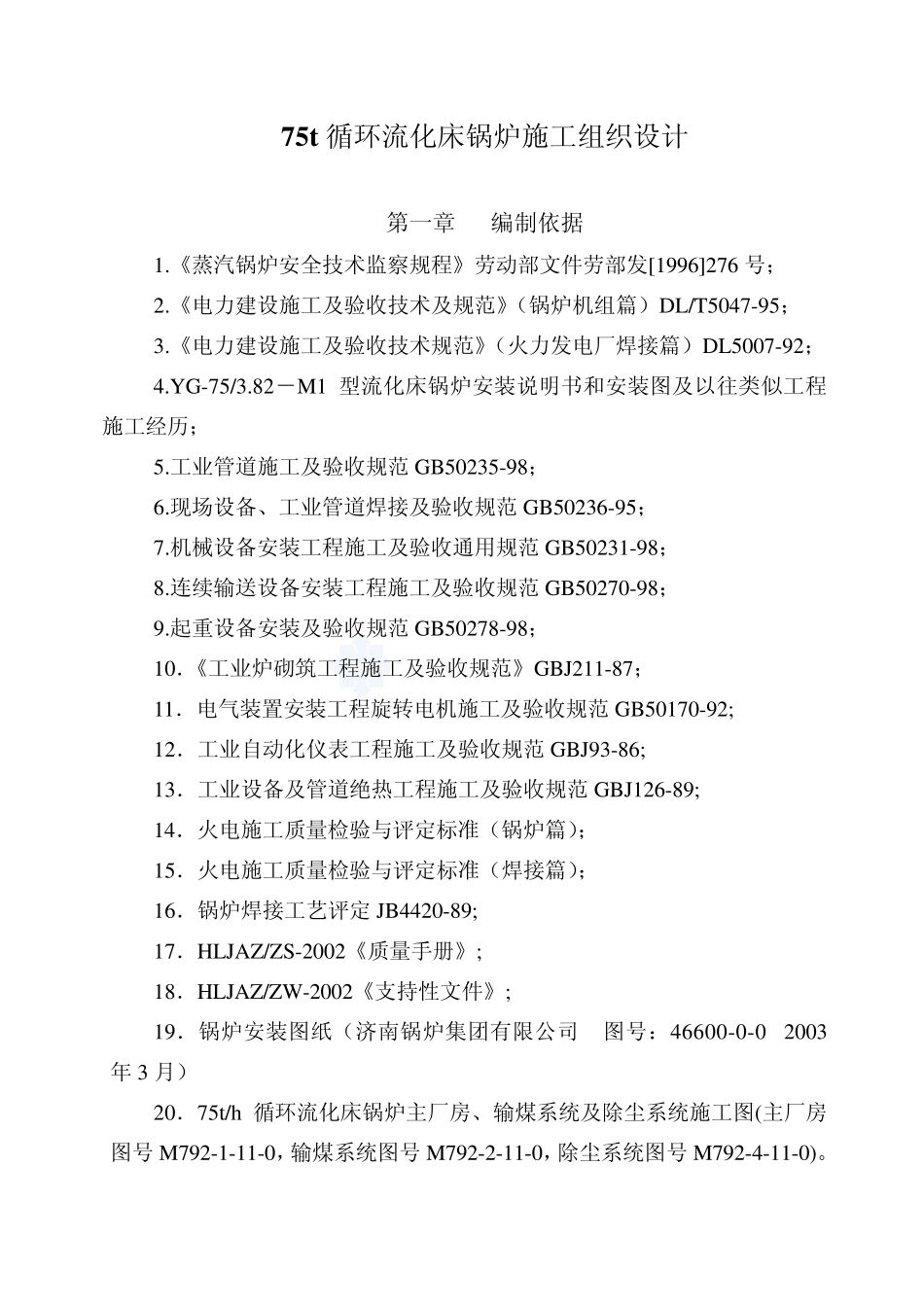

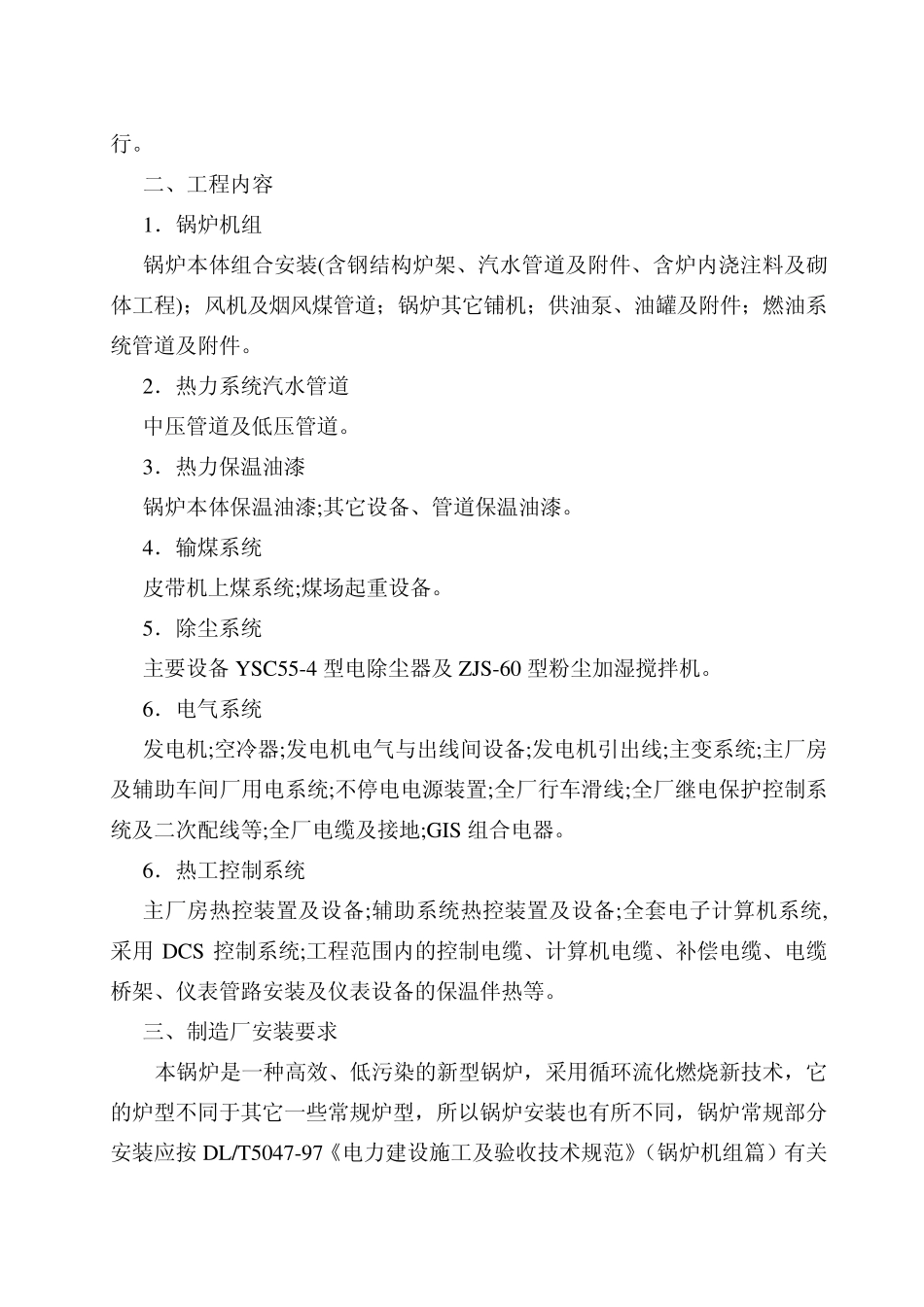

75t循环流化床锅炉施工组织设计 第一章 编制依据 1.《蒸汽锅炉安全技术监察规程》劳动部文件劳部发[1996]276 号; 2.《电力建设施工及验收技术及规范》(锅炉机组篇)DL/T5047-95; 3.《电力建设施工及验收技术规范》(火力发电厂焊接篇)DL5007-92; 4.YG-75/3.82-M1 型流化床锅炉安装说明书和安装图及以往类似工程施工经历; 5.工业管道施工及验收规范GB50235-98; 6.现场设备、工业管道焊接及验收规范GB50236-95; 7.机械设备安装工程施工及验收通用规范GB50231-98; 8.连续输送设备安装工程施工及验收规范GB50270-98; 9.起重设备安装及验收规范GB50278-98; 10.《工业炉砌筑工程施工及验收规范》GBJ211-87; 11.电气装置安装工程旋转电机施工及验收规范GB50170-92; 12.工业自动化仪表工程施工及验收规范GBJ93-86; 13.工业设备及管道绝热工程施工及验收规范GBJ126-89; 14.火电施工质量检验与评定标准(锅炉篇); 15.火电施工质量检验与评定标准(焊接篇); 16.锅炉焊接工艺评定 JB4420-89; 17.HLJAZ/ZS-2002《质量手册》; 18.HLJAZ/ZW-2002《支持性文件》; 19.锅炉安装图纸(济南锅炉集团有限公司 图号:46600-0-0 2003年 3 月) 20.75t/h 循环流化床锅炉主厂房、输煤系统及除尘系统施工图(主厂房图号M792-1-11-0,输煤系统图号M792-2-11-0,除尘系统图号M792-4-11-0)。 第二章 工程概述 一、 工程概况 该工程为 75t/h 循环流化床锅炉,建设规模包括设备、电气仪表安装与调试,招标范围是锅炉本体、辅助设备、工艺管道和电气仪表安装、系统调试。 75t/h 循环流化床锅炉项目是利用现有自备电厂进行扩建的,土建工程拟于 2003 年 6 月 18 日开工,近期可以达到设备安装条件。工程质量依据国家现行的《建筑安装工程质量检验评定标准》为检验标准,必须达到优良工程标准和最大设计出力(既 110%的蒸汽负荷)。 循环流化床锅炉适应性广、效率高、负荷调节比较大。由于大量高温循环不断流经燃烧室、分离器和送料装置,存在严重的磨损问题,须采取有效的防磨措施。 锅炉外型尺寸:宽度(包括平台)11700mm;深度(包括平台)15100mm;锅筒中心标高 30500mm;本体最高点标高 33550mm。 锅筒内径为 1500mm,壁厚为 46mm,筒体全长8786mm,筒身由 20g 钢板卷焊而成,封头是用同种钢板冲压而成。 水冷系统的炉膛、炉顶均由膜式不冷壁构成,膜式水冷壁由φ 60×5 钢管和 6×45 ...
