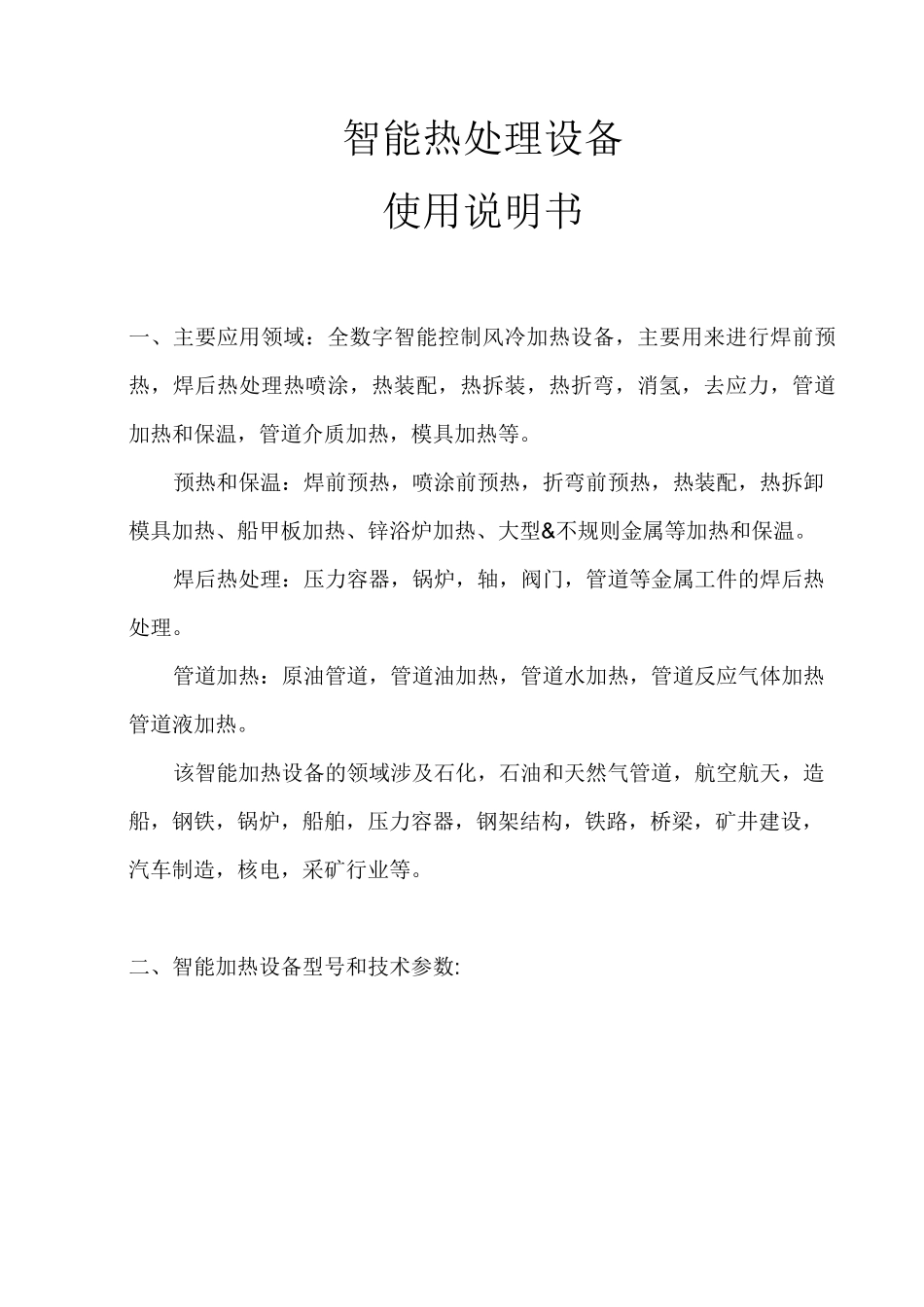

智能热处理设备使用说明书

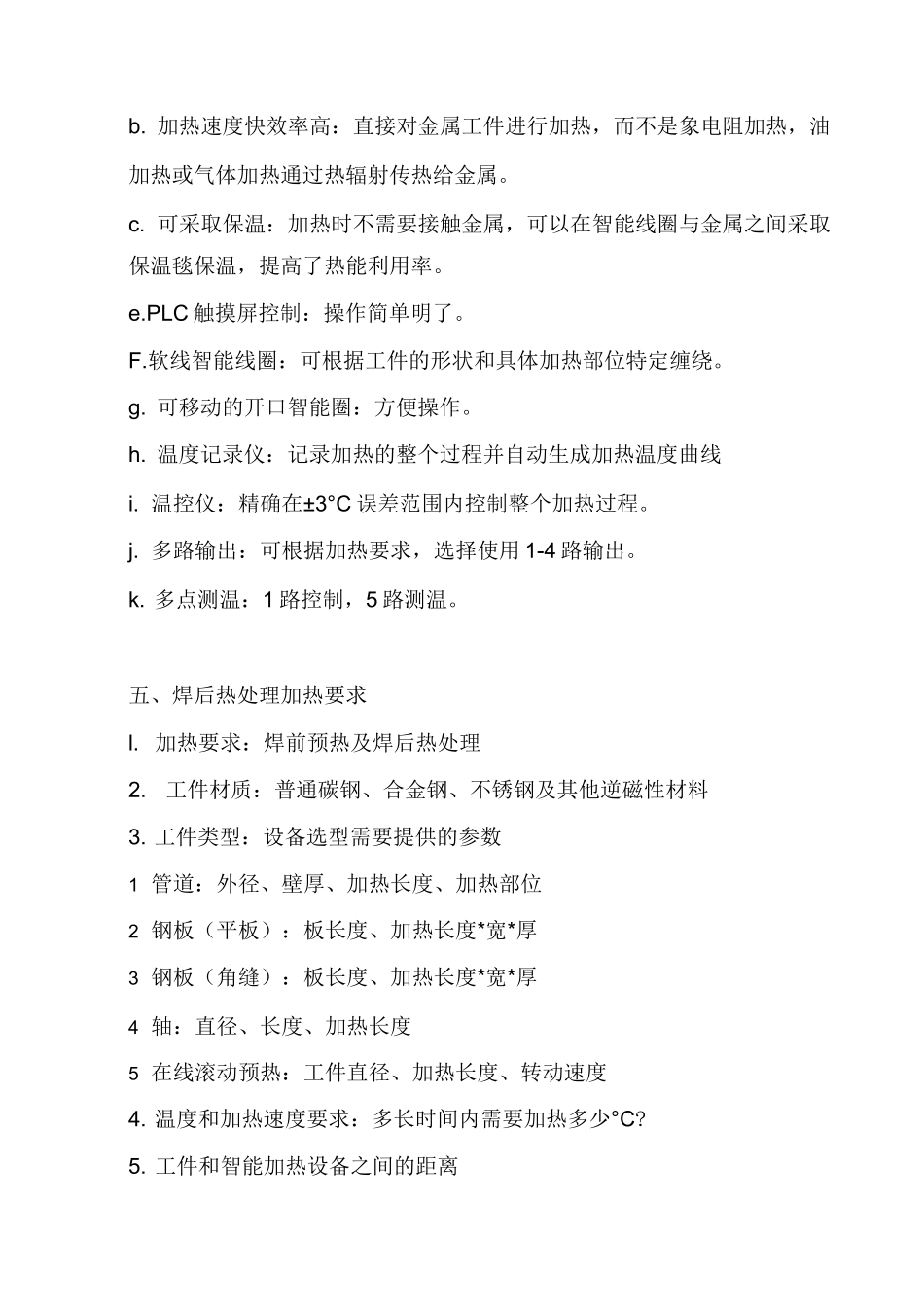

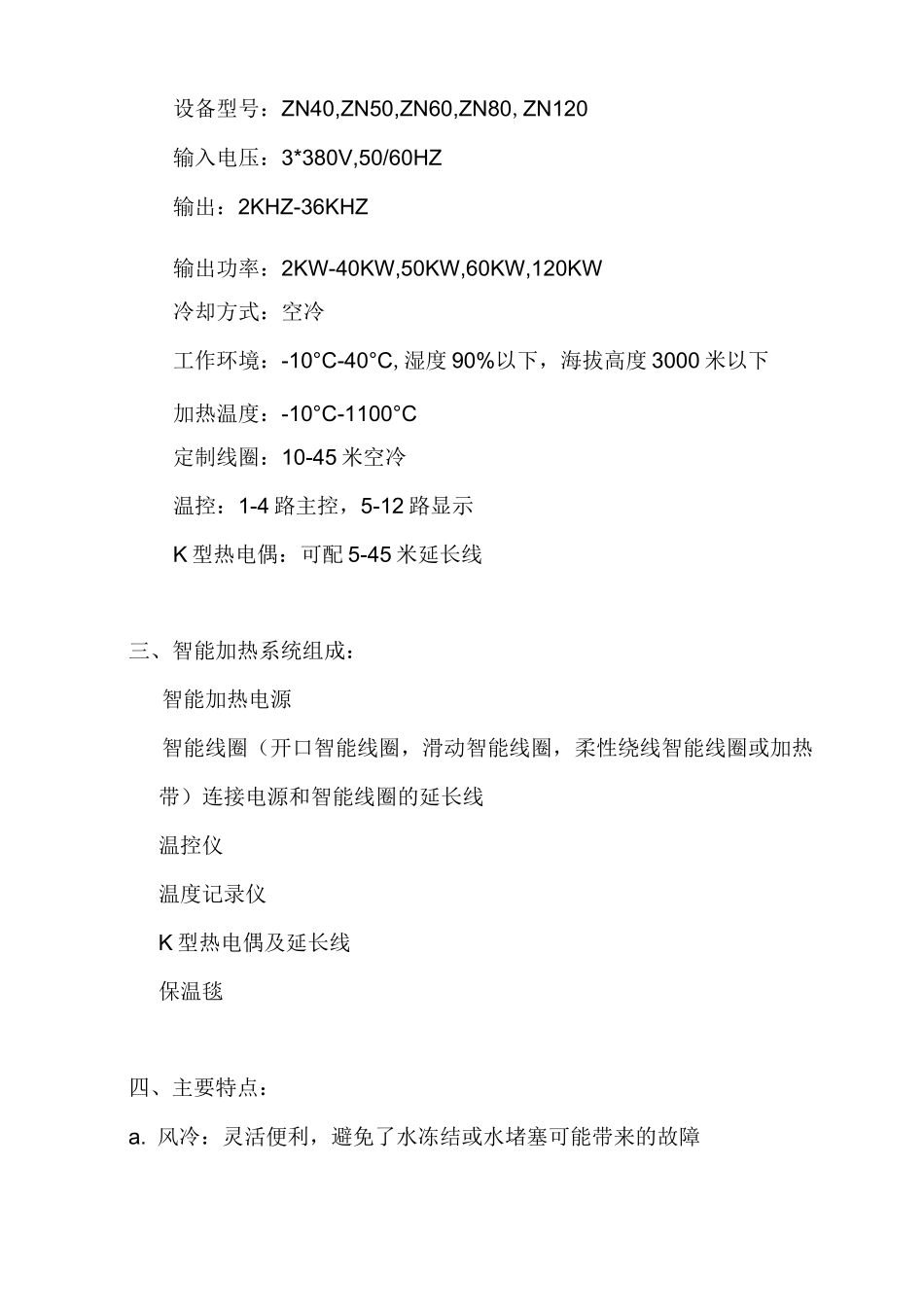

智能热处理设备使用说明书一、主要应用领域：全数字智能控制风冷加热设备，主要用来进行焊前预热，焊后热处理热喷涂，热装配，热拆装，热折弯，消氢，去应力，管道加热和保温，管道介质加热，模具加热等。预热和保温：焊前预热，喷涂前预热，折弯前预热，热装配，热拆卸模具加热、船甲板加热、锌浴炉加热、大型&不规则金属等加热和保温。焊后热处理：压力容器，锅炉，轴，阀门，管道等金属工件的焊后热处理。管道加热：原油管道，管道油加热，管道水加热，管道反应气体加热管道液加热。该智能加热设备的领域涉及石化，石油和天然气管道，航空航天，造船，钢铁，锅炉，船舶，压力容器，钢架结构，铁路，桥梁，矿井建设，汽车制造，核电，采矿行业等。二、智能加热设备型号和技术参数:设备型号：ZN40,ZN50,ZN60,ZN80,ZN120输入电压：3*380V,50/60HZ输出：2KHZ-36KHZ输出功率：2KW-40KW,50KW,60KW,120KW冷却方式：空冷工作环境：-10°C-40°C,湿度 90%以下，海拔高度 3000 米以下加热温度：-10°C-1100°C定制线圈：10-45 米空冷温控：1-4 路主控，5-12 路显示K 型热电偶：可配 5-45 米延长线三、智能加热系统组成：智能加热电源智能线圈（开口智能线圈，滑动智能线圈，柔性绕线智能线圈或加热带）连接电源和智能线圈的延长线温控仪温度记录仪K 型热电偶及延长线保温毯四、主要特点：a. 风冷：灵活便利，避免了水冻结或水堵塞可能带来的故障b. 加热速度快效率高：直接对金属工件进行加热，而不是象电阻加热，油加热或气体加热通过热辐射传热给金属。c. 可采取保温：加热时不需要接触金属，可以在智能线圈与金属之间采取保温毯保温，提高了热能利用率。e.PLC 触摸屏控制：操作简单明了。F.软线智能线圈：可根据工件的形状和具体加热部位特定缠绕。g. 可移动的开口智能圈：方便操作。h. 温度记录仪：记录加热的整个过程并自动生成加热温度曲线i. 温控仪：精确在±3°C 误差范围内控制整个加热过程。j. 多路输出：可根据加热要求，选择使用 1-4 路输出。k. 多点测温：1 路控制，5 路测温。五、焊后热处理加热要求l. 加热要求：焊前预热及焊后热处理2.工件材质：普通碳钢、合金钢、不锈钢及其他逆磁性材料3. 工件类型：设备选型需要提供的参数1 管道：外径、壁厚、加热长度、加热部位2 钢板（平板）：板长度、加热长度*宽*厚3 钢板（角缝）：板长度、加热长度*宽*厚4 轴：直径、长度、加热长度5 在线滚动预热：工件直径、...
