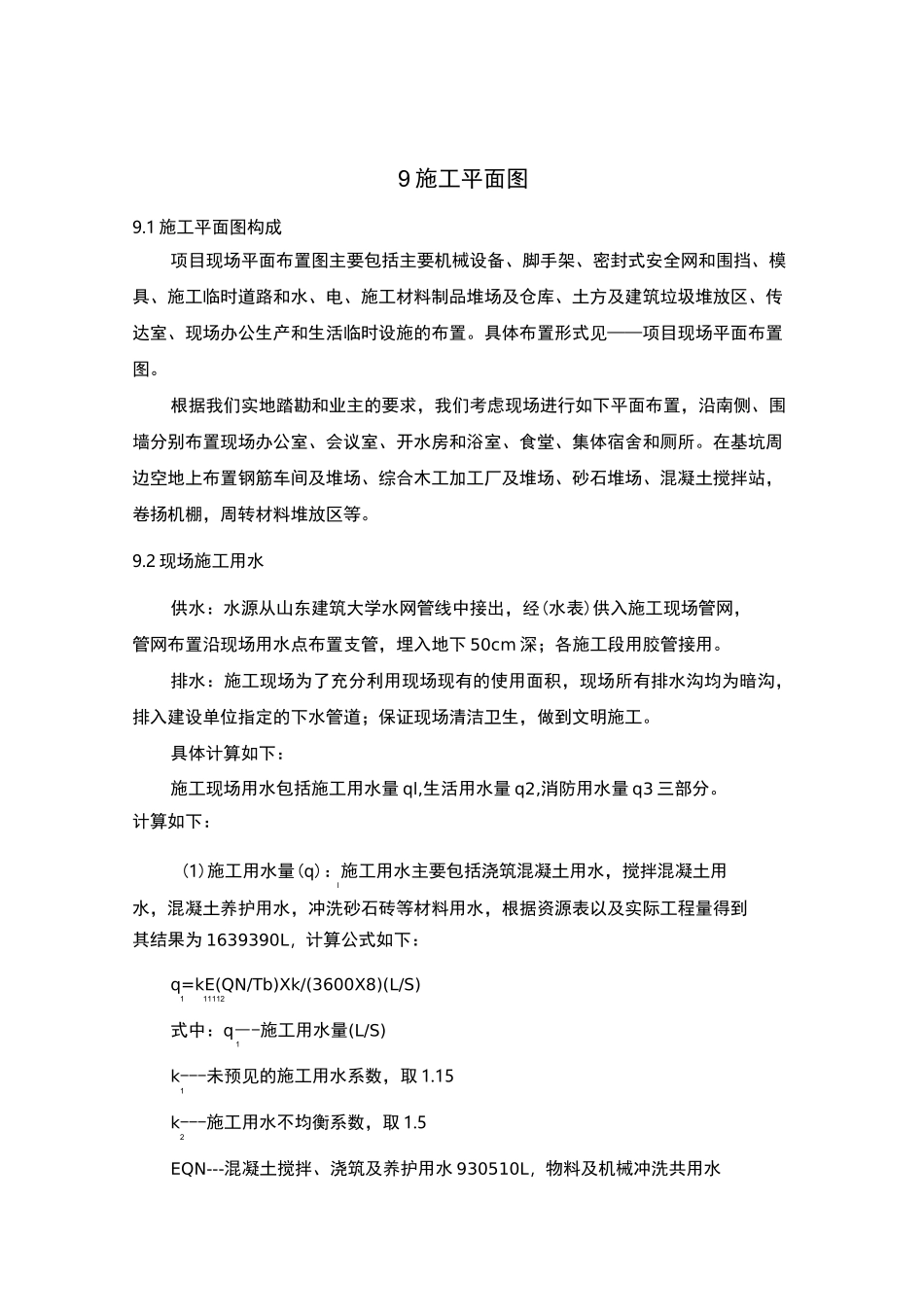

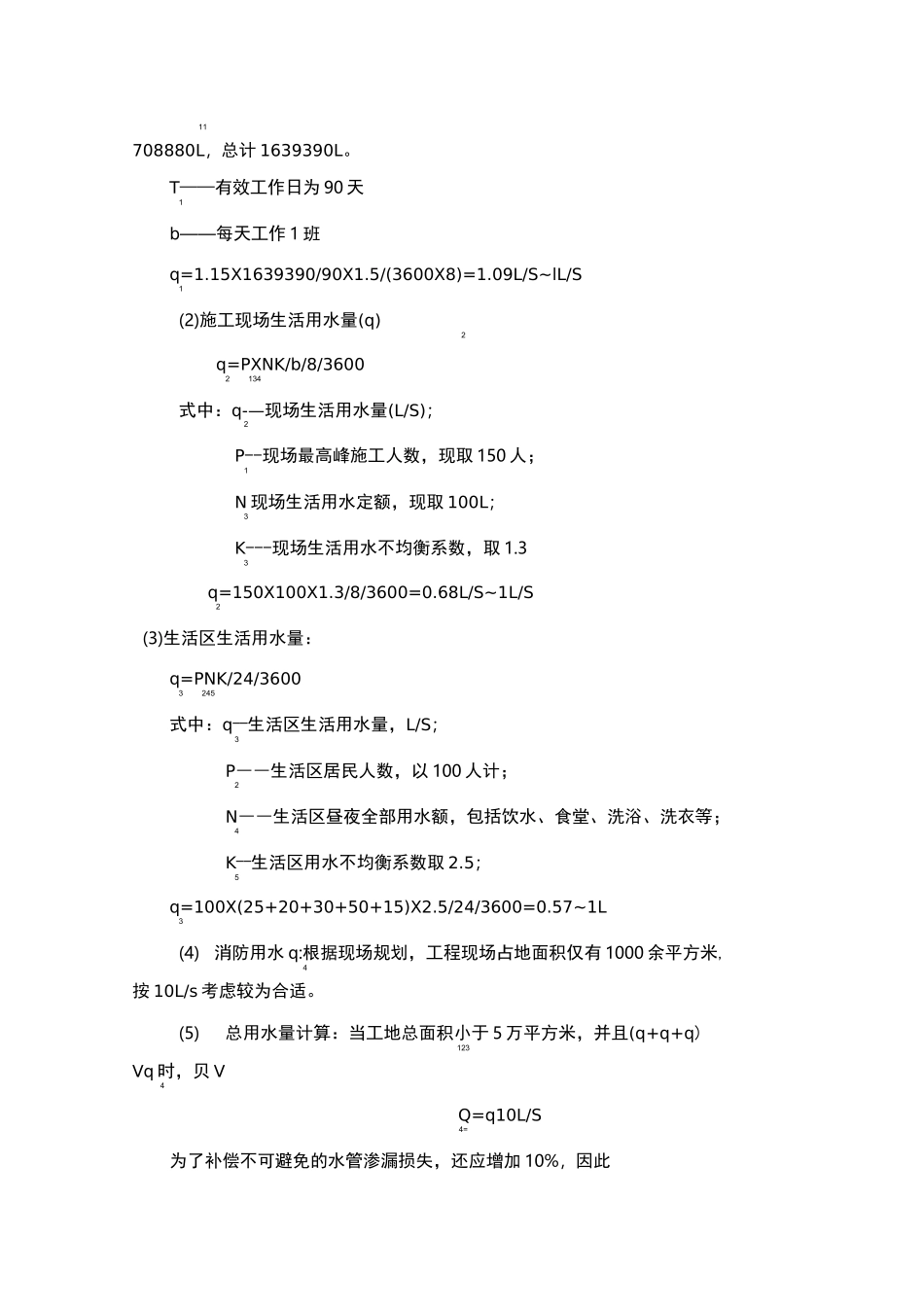

9 施工平面图9.1 施工平面图构成项目现场平面布置图主要包括主要机械设备、脚手架、密封式安全网和围挡、模具、施工临时道路和水、电、施工材料制品堆场及仓库、土方及建筑垃圾堆放区、传达室、现场办公生产和生活临时设施的布置。具体布置形式见——项目现场平面布置图。根据我们实地踏勘和业主的要求，我们考虑现场进行如下平面布置，沿南侧、围墙分别布置现场办公室、会议室、开水房和浴室、食堂、集体宿舍和厕所。在基坑周边空地上布置钢筋车间及堆场、综合木工加工厂及堆场、砂石堆场、混凝土搅拌站，卷扬机棚，周转材料堆放区等。9.2 现场施工用水供水：水源从山东建筑大学水网管线中接出，经(水表)供入施工现场管网，管网布置沿现场用水点布置支管，埋入地下 50cm 深；各施工段用胶管接用。排水：施工现场为了充分利用现场现有的使用面积，现场所有排水沟均为暗沟，排入建设单位指定的下水管道；保证现场清洁卫生，做到文明施工。具体计算如下：施工现场用水包括施工用水量 ql,生活用水量 q2,消防用水量 q3 三部分。计算如下：(1)施工用水量(q)：施工用水主要包括浇筑混凝土用水，搅拌混凝土用l水，混凝土养护用水，冲洗砂石砖等材料用水，根据资源表以及实际工程量得到其结果为 1639390L，计算公式如下：q=kE(QN/Tb)Xk/(3600X8)(L/S)111112式中：q―-施工用水量(L/S)1k---未预见的施工用水系数，取 1.151k---施工用水不均衡系数，取 1.52EQN---混凝土搅拌、浇筑及养护用水 930510L，物料及机械冲洗共用水11708880L，总计 1639390L。T——有效工作日为 90 天1b——每天工作 1 班q=1.15X1639390/90X1.5/(3600X8)=1.09L/S~lL/S1(2)施工现场生活用水量(q)2q=PXNK/b/8/36002134式中：q-—现场生活用水量(L/S)；2P--现场最高峰施工人数，现取 150 人；1N 现场生活用水定额，现取 100L；3K---现场生活用水不均衡系数，取 1.33q=150X100X1.3/8/3600=0.68L/S~1L/S2(3)生活区生活用水量：q=PNK/24/36003245式中：q――生活区生活用水量，L/S；3P――生活区居民人数，以 100 人计；2N――生活区昼夜全部用水额，包括饮水、食堂、洗浴、洗衣等；4K――生活区用水不均衡系数取 2.5；5q=100X(25+20+30+50+15)X2.5/24/3600=0.57~1L3(4)消防用水 q:根据现场规划，工程现场占地面积仅有 1000 余平方米,4按 10L/s 考虑较为合适。(5)总用水量计算：当工地总面积小于 5 万平方米，并且(q+q+q)123Vq 时，贝 V4Q=q10L/S4=为了...
