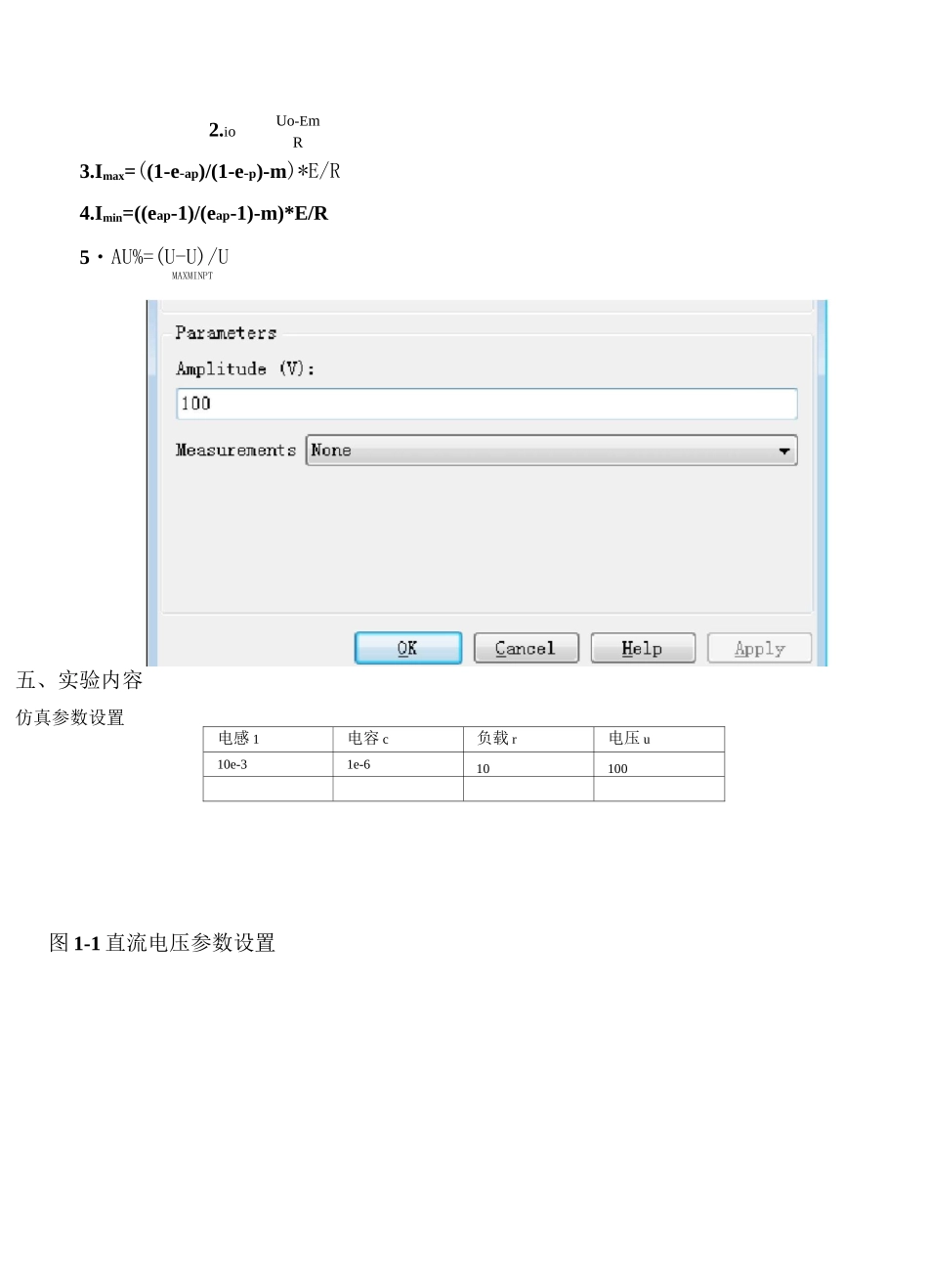

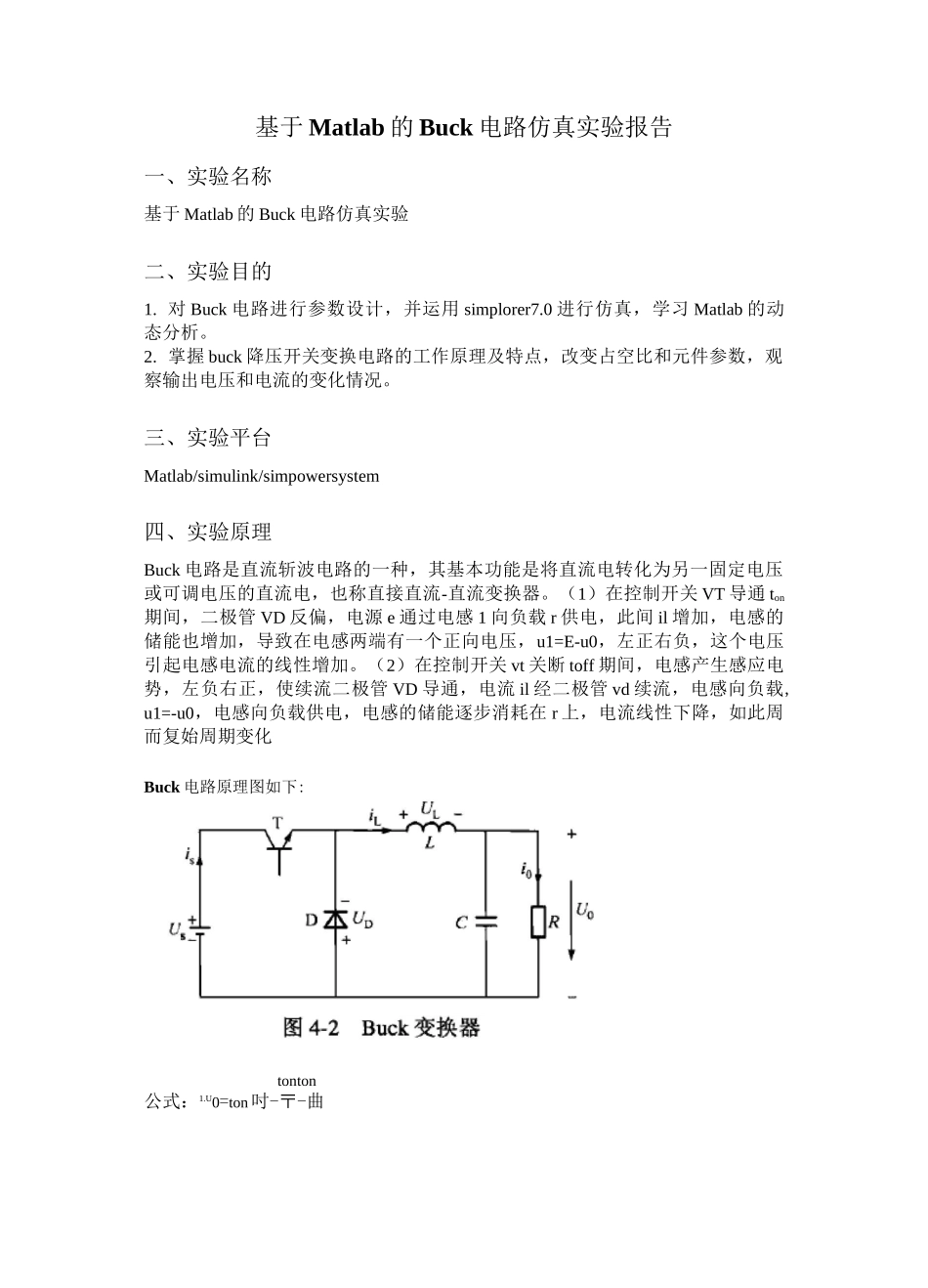

基于 Matlab 的 Buck 电路仿真实验报告一、实验名称基于 Matlab 的 Buck 电路仿真实验二、实验目的1. 对 Buck 电路进行参数设计，并运用 simplorer7.0 进行仿真，学习 Matlab 的动态分析。2. 掌握 buck 降压开关变换电路的工作原理及特点，改变占空比和元件参数，观察输出电压和电流的变化情况。三、实验平台Matlab/simulink/simpowersystem四、实验原理Buck 电路是直流斩波电路的一种，其基本功能是将直流电转化为另一固定电压或可调电压的直流电，也称直接直流-直流变换器。（1）在控制开关 VT 导通 ton期间，二极管 VD 反偏，电源 e 通过电感 1 向负载 r 供电，此间 il 增加，电感的储能也增加，导致在电感两端有一个正向电压，u1=E-u0，左正右负，这个电压引起电感电流的线性增加。（2）在控制开关 vt 关断 toff 期间，电感产生感应电势，左负右正，使续流二极管 VD 导通，电流 il 经二极管 vd 续流，电感向负载,u1=-u0，电感向负载供电，电感的储能逐步消耗在 r 上，电流线性下降，如此周而复始周期变化Buck 电路原理图如下:tonton公式：1.U0=ton 吋-〒-曲3.Imax=((1-e-ap)/(1-e-p)-m)*E/R4.Imin=((eap-1)/(eap-1)-m)*E/R5・AU%=(U-U)/UMAXMINPT五、实验内容仿真参数设置电感 1电容 c负载 r电压 u10e-31e-610100图 1-1 直流电压参数设置2.ioUo-EmR图 1-2 脉冲参数设置图 1-3 示波器参数设置nlymbuck/MultimeterHelp图 1-4multimeter 的设置回AvailaPlotselectedmeas-ure-...Outputtype:ComplexSelectedMeasurements图 1-5 电感参数设置图 1-6 负载参数设置EParajaetersBranchtype:CCapacitance(F):le-6SettlieinitialcapacitorvoltageMeasurement2Branchvoltage图 1-7 电容参数设置根据原理图用 matalb 软件画出正确的仿真电路图图 1-8buck 仿真电路图负载电压电流波形图如下所示b| — | ftiwir1图 1-9 负载的电压/电流波形10986532Qli i■iIi■iiI □0.0010.0020.0030.0040.0050.0060.0070.0080.0090.01图 1-10 负载电压波形图 1-11 负载电流波形图532995.325.345.365.385.45.425.44546offs&t:0图 1-12 负载电压局部放大图 1-13 负载电流局部放大改变移向角 0 到 30图 1-14 负载电压波形图10.90.80.70.60.50.40.30.20.10Boffset:0图 1-15 负载电流波形图I=0.4107A,U=4.107Voo改变移向角 30 到 60图 1-16 负载电流电压的波形图I=0.3182A,U=3...
