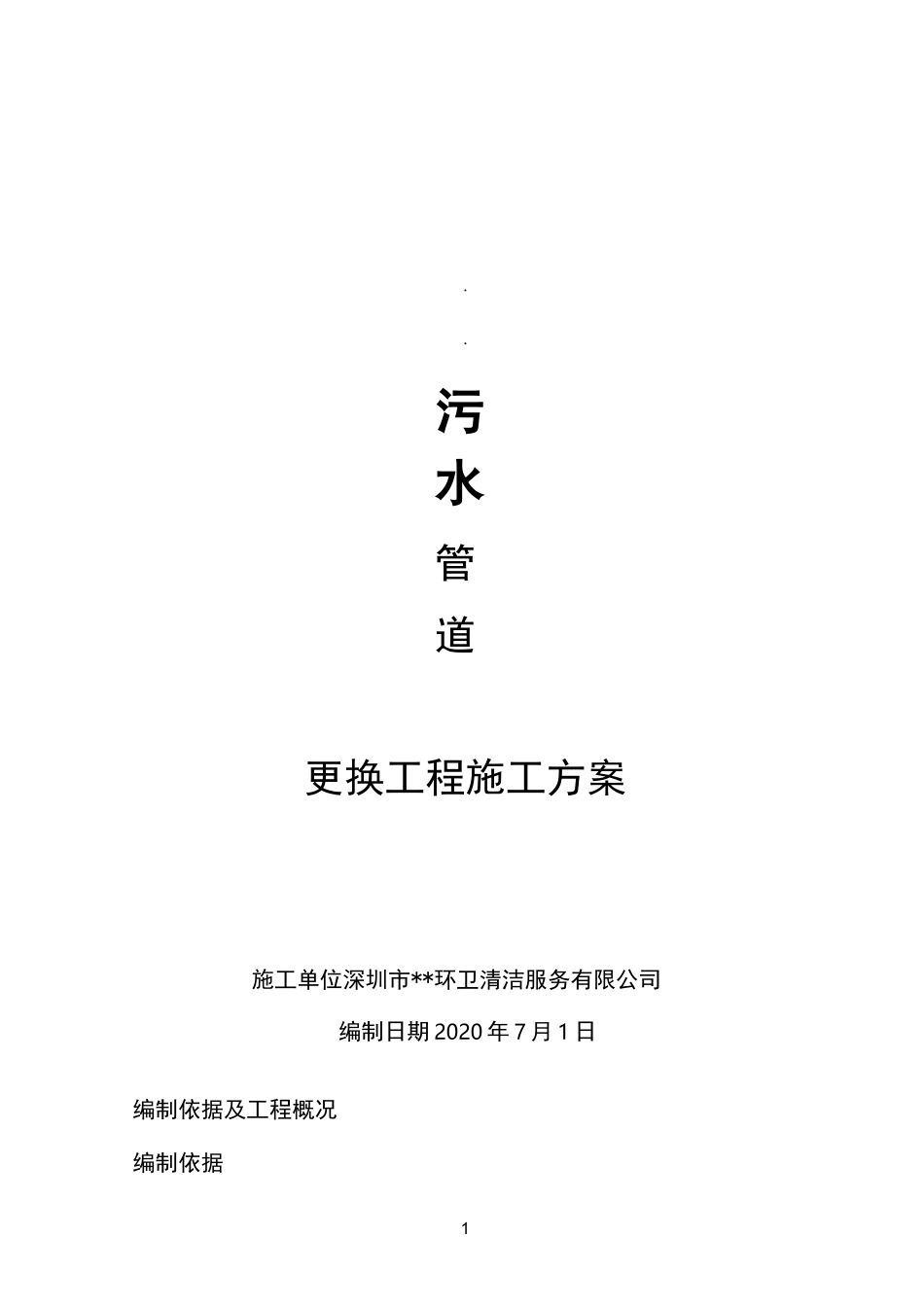

污水管道更换工程施工方案

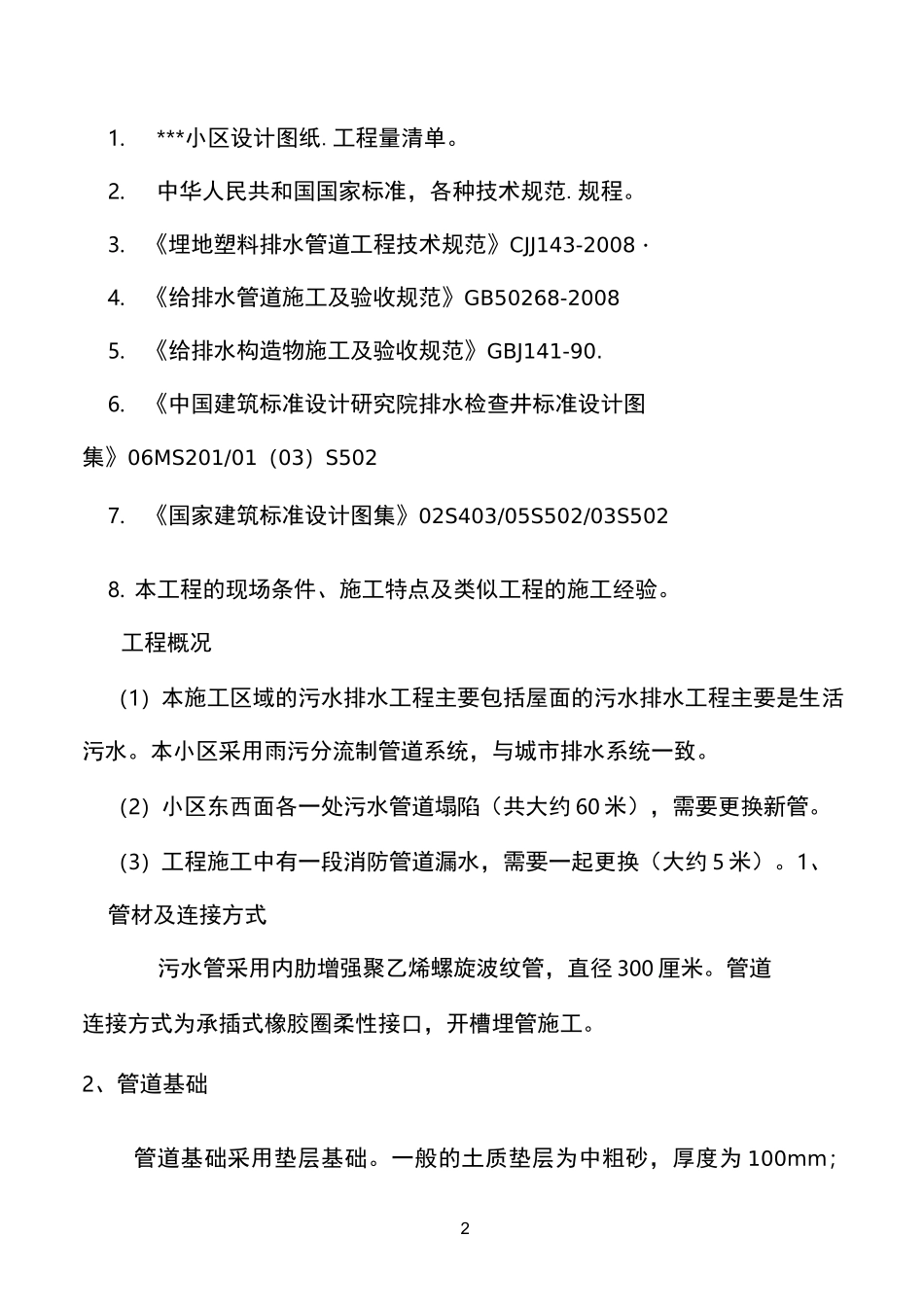

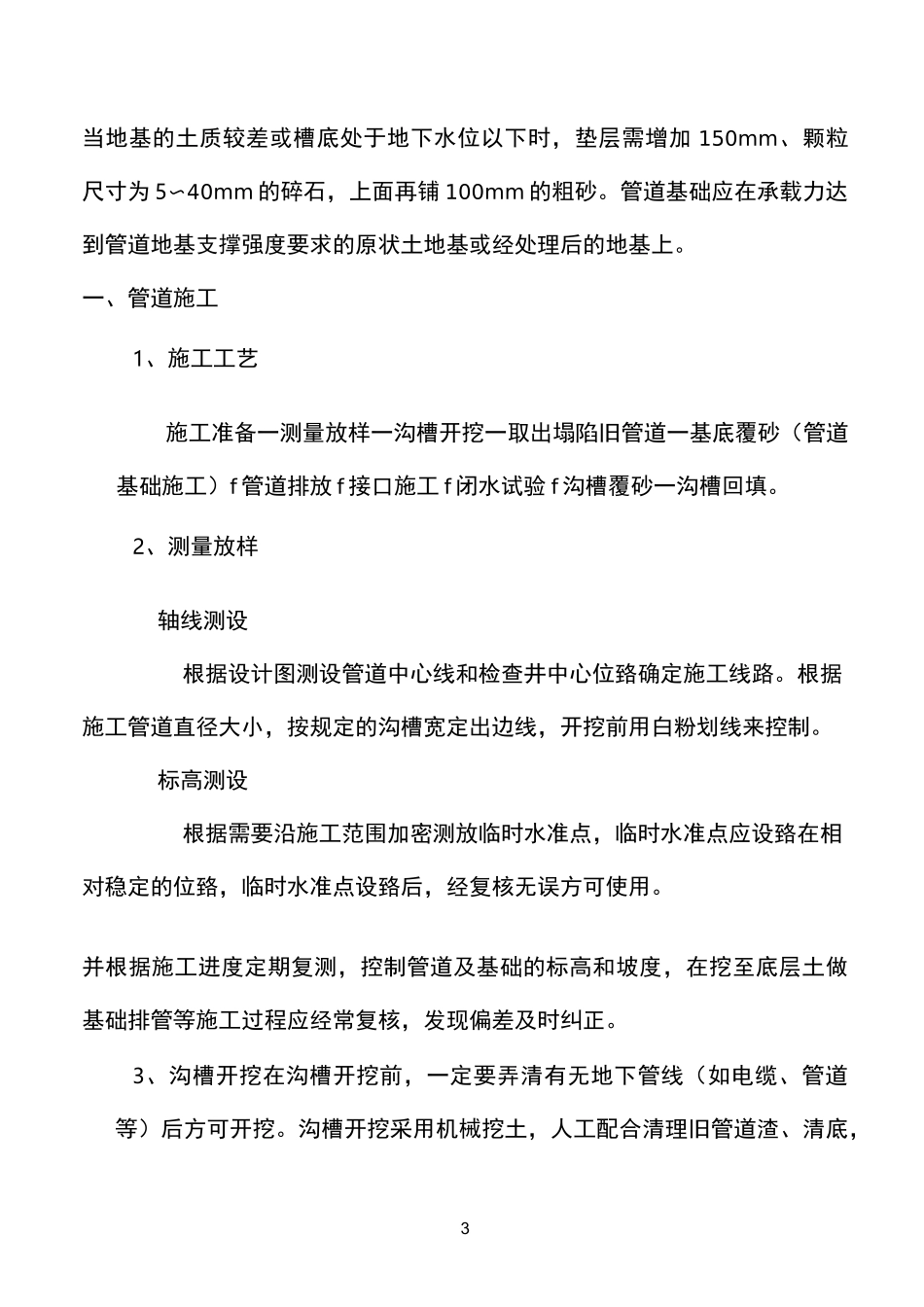

1**污水管道更换工程施工方案施工单位深圳市**环卫清洁服务有限公司编制日期 2020 年 7 月 1 日编制依据及工程概况编制依据21.***小区设计图纸.工程量清单。2.中华人民共和国国家标准，各种技术规范.规程。3.《埋地塑料排水管道工程技术规范》CJJ143-2008・4.《给排水管道施工及验收规范》GB50268-20085.《给排水构造物施工及验收规范》GBJ141-90.6.《中国建筑标准设计研究院排水检查井标准设计图集》06MS201/01（03）S5027.《国家建筑标准设计图集》02S403/05S502/03S5028. 本工程的现场条件、施工特点及类似工程的施工经验。工程概况（1）本施工区域的污水排水工程主要包括屋面的污水排水工程主要是生活污水。本小区采用雨污分流制管道系统，与城市排水系统一致。（2）小区东西面各一处污水管道塌陷（共大约 60 米），需要更换新管。（3）工程施工中有一段消防管道漏水，需要一起更换（大约 5 米）。1、管材及连接方式污水管采用内肋增强聚乙烯螺旋波纹管，直径 300 厘米。管道连接方式为承插式橡胶圈柔性接口，开槽埋管施工。2、管道基础管道基础采用垫层基础。一般的土质垫层为中粗砂，厚度为 100mm；3当地基的土质较差或槽底处于地下水位以下时，垫层需增加 150mm、颗粒尺寸为 5〜40mm 的碎石，上面再铺 100mm 的粗砂。管道基础应在承载力达到管道地基支撑强度要求的原状土地基或经处理后的地基上。一、管道施工1、施工工艺施工准备一测量放样一沟槽开挖一取出塌陷旧管道一基底覆砂（管道基础施工）f 管道排放 f 接口施工 f 闭水试验 f 沟槽覆砂一沟槽回填。2、测量放样轴线测设根据设计图测设管道中心线和检查井中心位臵确定施工线路。根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。标高测设根据需要沿施工范围加密测放临时水准点，临时水准点应设臵在相对稳定的位臵，临时水准点设臵后，经复核无误方可使用。并根据施工进度定期复测，控制管道及基础的标高和坡度，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。3、沟槽开挖在沟槽开挖前，一定要弄清有无地下管线（如电缆、管道等）后方可开挖。沟槽开挖采用机械挖土，人工配合清理旧管道渣、清底，4土方运至堆场,挖掘机挖土应严格控制标高，防止沟槽超挖或扰动基底土，当开挖接近槽底设计标高时，用人工修整槽底、边挖边修。挖掘机挖土时设专人指挥，维持现场施工安全。4、管道铺设管道的进场堆放及运输当管道直接...
