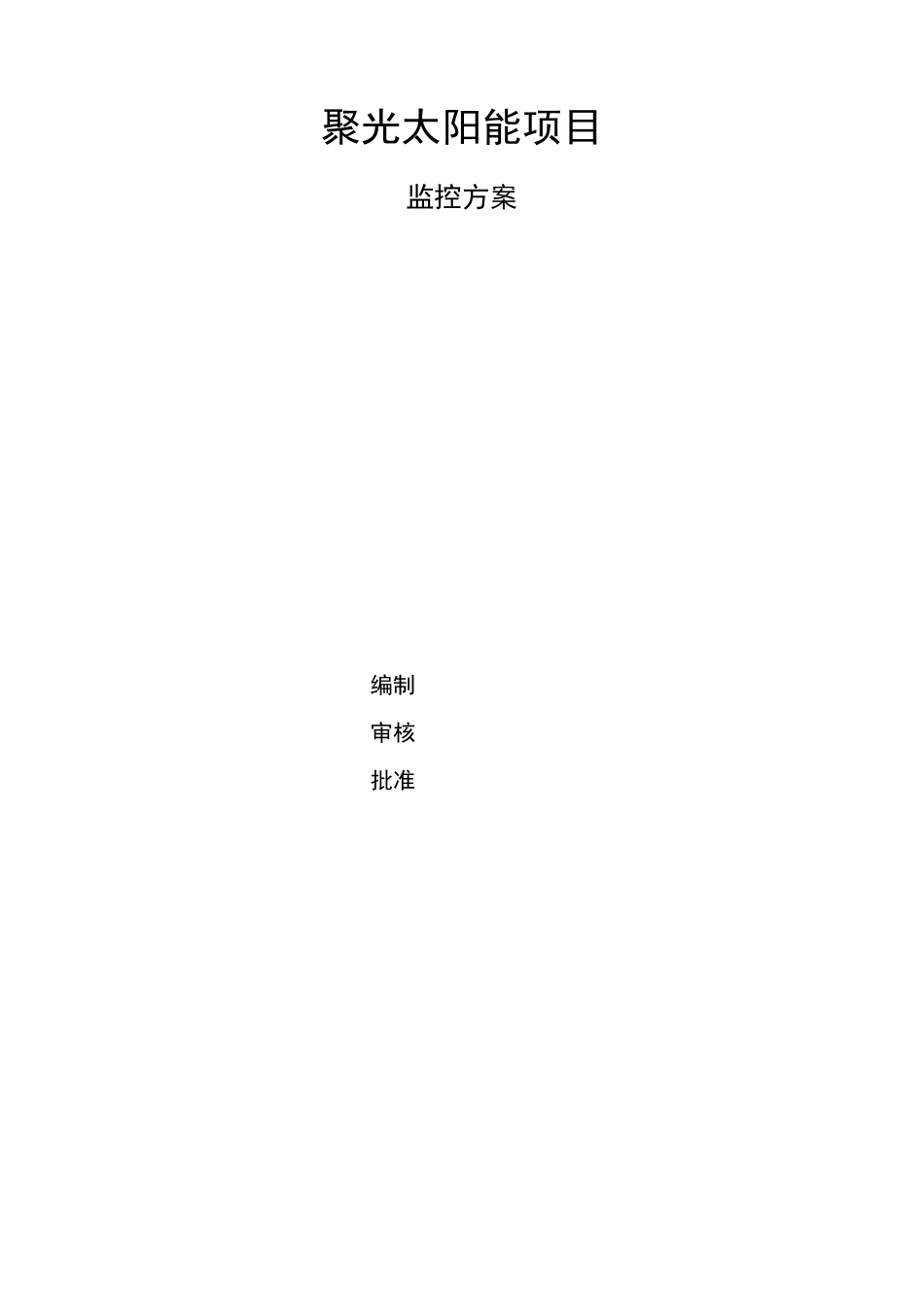

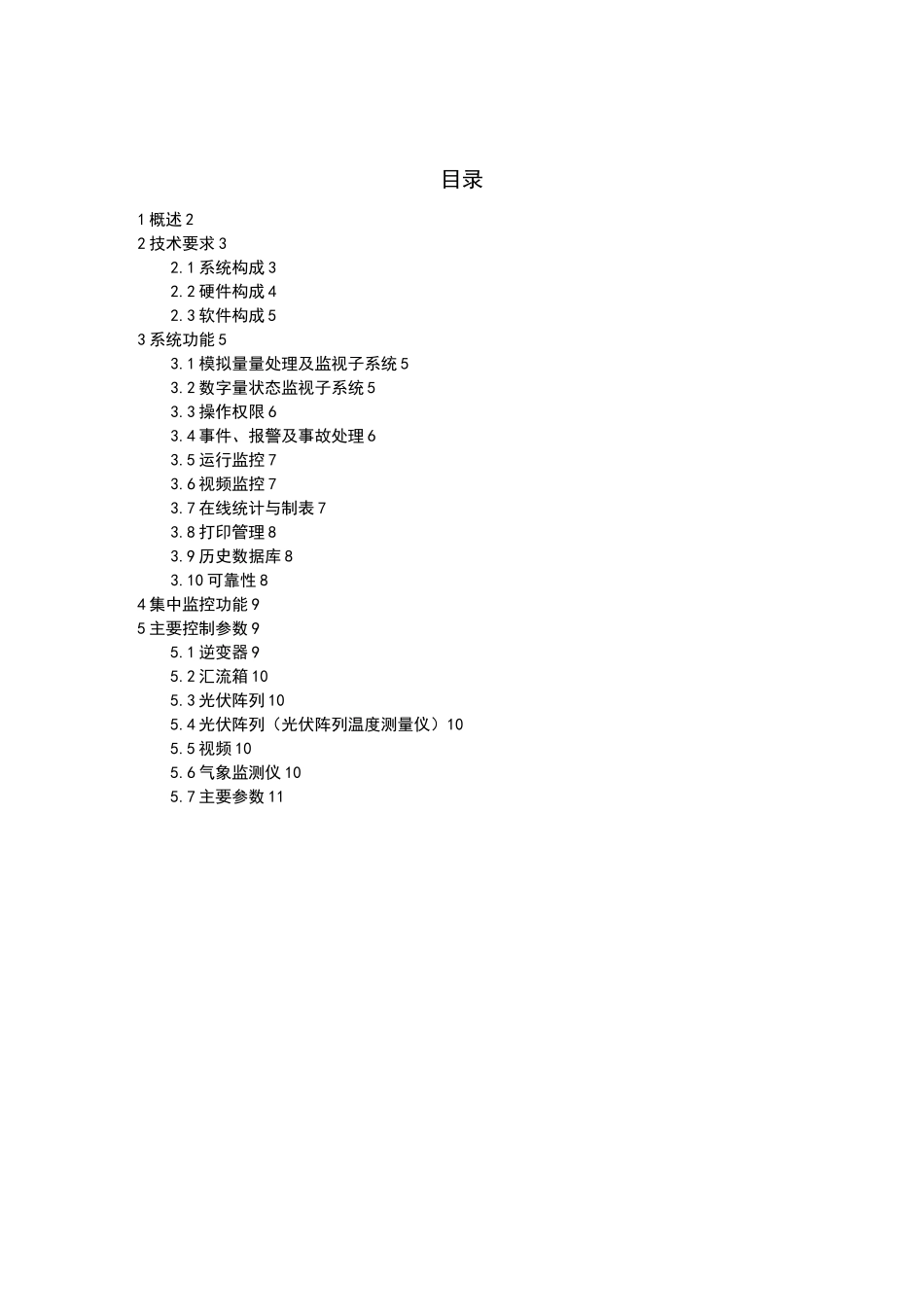

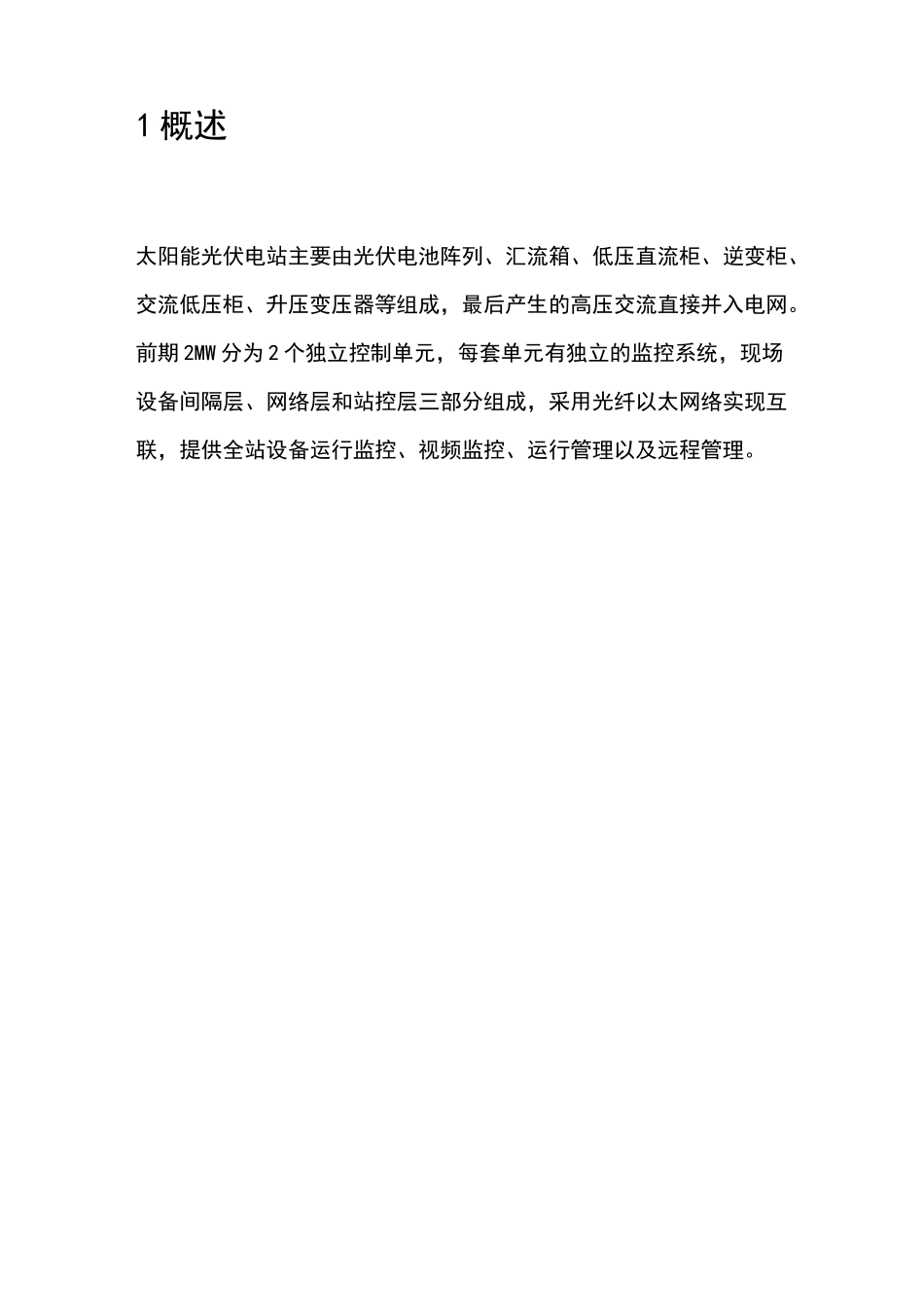

聚光太阳能项目监控方案编制审核批准目录1 概述 22 技术要求 32.1 系统构成 32.2 硬件构成 42.3 软件构成 53 系统功能 53.1 模拟量量处理及监视子系统 53.2 数字量状态监视子系统 53.3 操作权限 63.4 事件、报警及事故处理 63.5 运行监控 73.6 视频监控 73.7 在线统计与制表 73.8 打印管理 83.9 历史数据库 83.10 可靠性 84 集中监控功能 95 主要控制参数 95.1 逆变器 95.2 汇流箱 105.3 光伏阵列 105.4 光伏阵列（光伏阵列温度测量仪）105.5 视频 105.6 气象监测仪 105.7 主要参数 111 概述太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的高压交流直接并入电网。前期 2MW 分为 2 个独立控制单元，每套单元有独立的监控系统，现场设备间隔层、网络层和站控层三部分组成，采用光纤以太网络实现互联，提供全站设备运行监控、视频监控、运行管理以及远程管理。视频监视频监Web 集中监控系通讯管理通讯管理监控主操作员以太环网交换48482 技术要求发电站监控系统由现场设备间隔层、网络层和站控层三部分组成，采用光纤以太网络实现互联，其典型物理结构如图 1。2.1 系统构成（图 1）（华电嘉峪关 1MW 环网示意图）>站控层由监控主机和远动通信装置构成，提供全站设备运行监控、视频监控、运行管理。>网络层由现场网络交换设备、网络线路、站控层网络交换设备等构成，提供全站运行和监控设备的互联与通信（配有安全可靠地防火墙）。>现场设备层/现场设备间隔层由发电设备、配电与计量设备、监测与控制装置、保护与自动装置等构成，提供全站发电运行和就地独立监控功能。>发电系统通过增加串行通信到以太网通信的介质转换网关、增加以太网交换机和铺设以太网网络实现现场设备层与站控层的连接，形成中间网络层。>对采用串行通信到以太网通信介质转换网关构成的以太网网络系统，网关宜与其接入设备相对集中在现场设备间隔层。2.2 硬件构成发电站监控系统硬件设备宜由以下三部分构成：站控层设备：包括 1 台或可选 2 台运行监控主机、可选 1 台视频监控主机、可选 1 台或 2 台嵌入式远动通信装置、可选打印机、可选音箱等；网络设备：包括网络接口卡、可选介质转换网关、可选以太网交换机、网络连线等；现场设备层：包括逆变器、环境监测仪及其通信装置、直流/交流配电柜及电表、汇流箱、光伏阵列>站控层主机配置应能...
