表面处理表示方法及选择

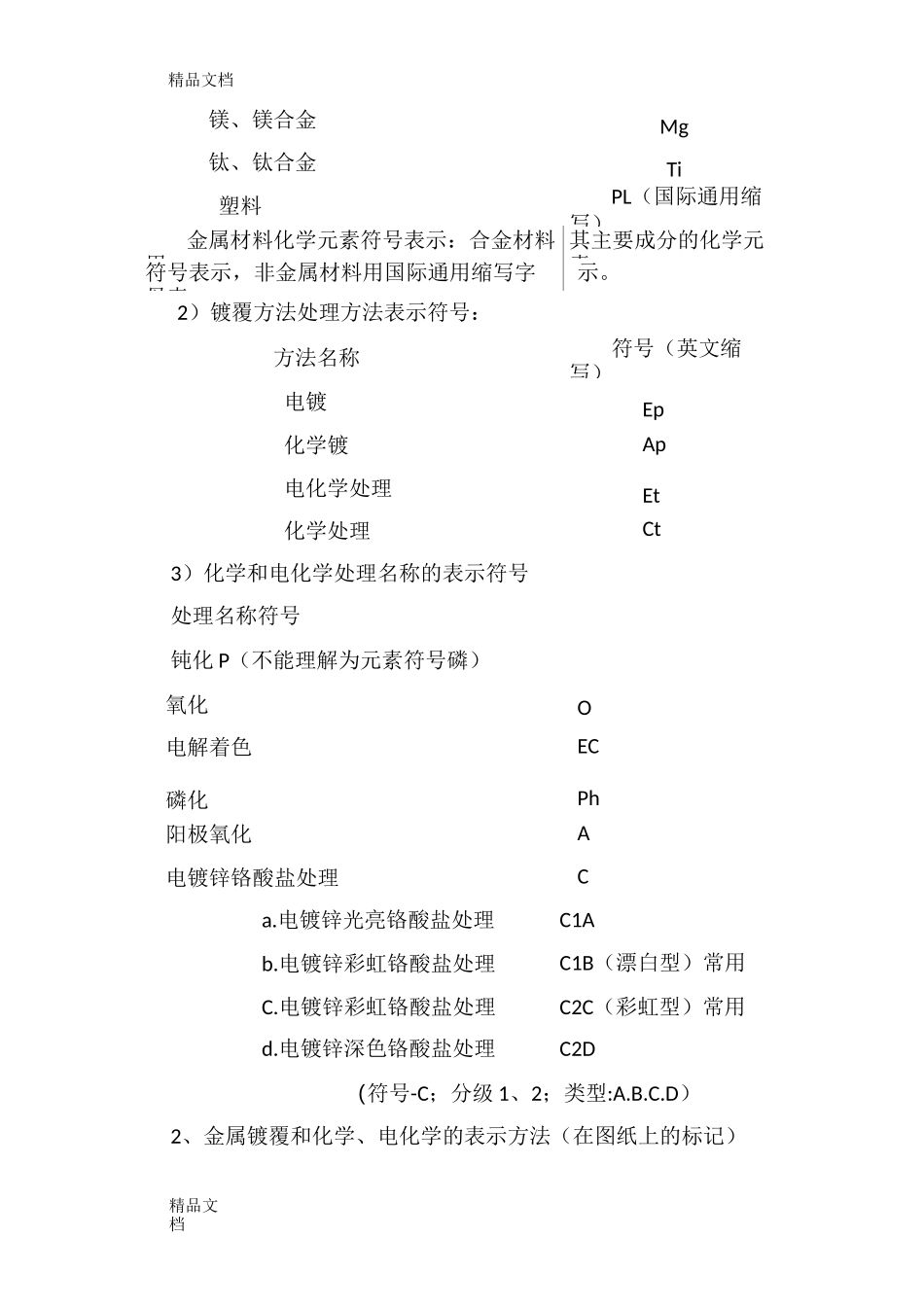

精品文档表面处理零件或构件在工作过程中，由于其表面的磨损、腐蚀和疲劳造成了十分惊人的经济损失，因而我们技术工作者用物理、化学、机械等方法来改变零构件表面的组织成分，即表面处理，获得要求的性能，以提高产品的可靠性或延长其寿命。另外通过表面处理还可以充分发挥材料的潜力和节约能源，降低生产成本。所以设计者在进行零件、构件设计时应充分合理的选择各种表面处理。今天在这里介绍常用金属的镀覆、化学、电化学处理层的表示方法，包括内容有：镀锌、镀铜、镀镍、镀镉、氧化、磷化、钝化等，按 GB/T13911-1992 的统一规定。技术工作者一定要注意到国家正处在向国际通行标准接轨，旧的标准不断修订，新的标准不断颁布。所以我们的图纸和技术文件努力把现行的最新国家标准贯彻到图中去，以跟上时代发展的步伐。1、金属镀覆和化学处理表面方法用的各种符号1）基体材料表示符号（常用基体材料）材料名称符铁、铜Fe铜、铜合金Cu铝、铝合金Al锌、锌合金Zn精品文档精品文档镁、镁合金Mg钛、钛合金Ti塑料PL（国际通用缩写）金属材料化学元素符号表示：合金材料用其主要成分的化学元素符号表示，非金属材料用国际通用缩写字母表示。2）镀覆方法处理方法表示符号：方法名称符号（英文缩写）电镀Ep化学镀Ap电化学处理Et化学处理Ct3）化学和电化学处理名称的表示符号处理名称符号钝化 P（不能理解为元素符号磷）氧化O电解着色EC磷化Ph阳极氧化A电镀锌铬酸盐处理Ca.电镀锌光亮铬酸盐处理C1Ab.电镀锌彩虹铬酸盐处理C1B（漂白型）常用C.电镀锌彩虹铬酸盐处理C2C（彩虹型）常用d.电镀锌深色铬酸盐处理C2D（符号-C；分级 1、2；类型:A.B.C.D）2、金属镀覆和化学、电化学的表示方法（在图纸上的标记）精品文档精品文档精品文档4、后处理表示符号：精品文档精品文档精品文档精品文档精品文档精品文档常用镀覆层的标志新旧对照表金属镀覆和化学新标志旧标志备注处理方法类别GJBZA2HB33铜材化学氧化Ct・OH・Y也适用于铝材铜材化学钝化Ct・PH・D铜、不锈钢、钛材铝材导电氧化Ct・OcdH・DY铝材电化学氧化Et・AD・Y铝材光亮电化学氧化Et・AbD・L3Y铝材电化学氧化后铬酸盐封闭Et・A・CsD・Y・GF铝材电化学氧化后着色Et・A・ClD・Y・Z铝材绝缘电化学氧化Et・AiD・JY铝材瓷质电化学氧化Et・ApcD・CY铝材硬质电化学氧化Et・AhdD・YY铝材电化学硫酸阳极氧化Et・A(S)D・Y铝材电化学铬酸阳极氧化Et・A(Cr)D・GY铝材电化学磷酸阳极氧化Et・A(P)铝材电化学草酸阳极氧...
