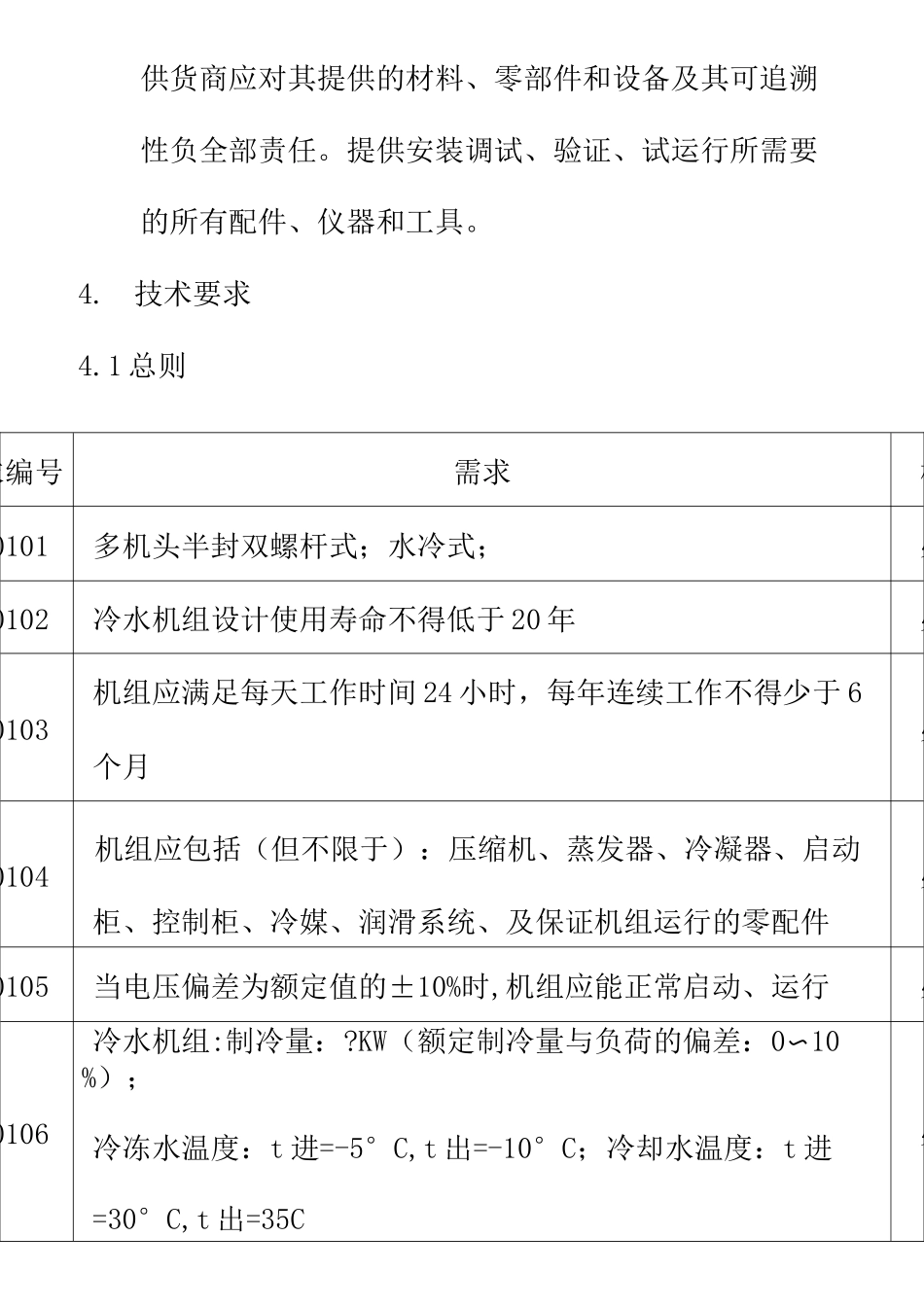

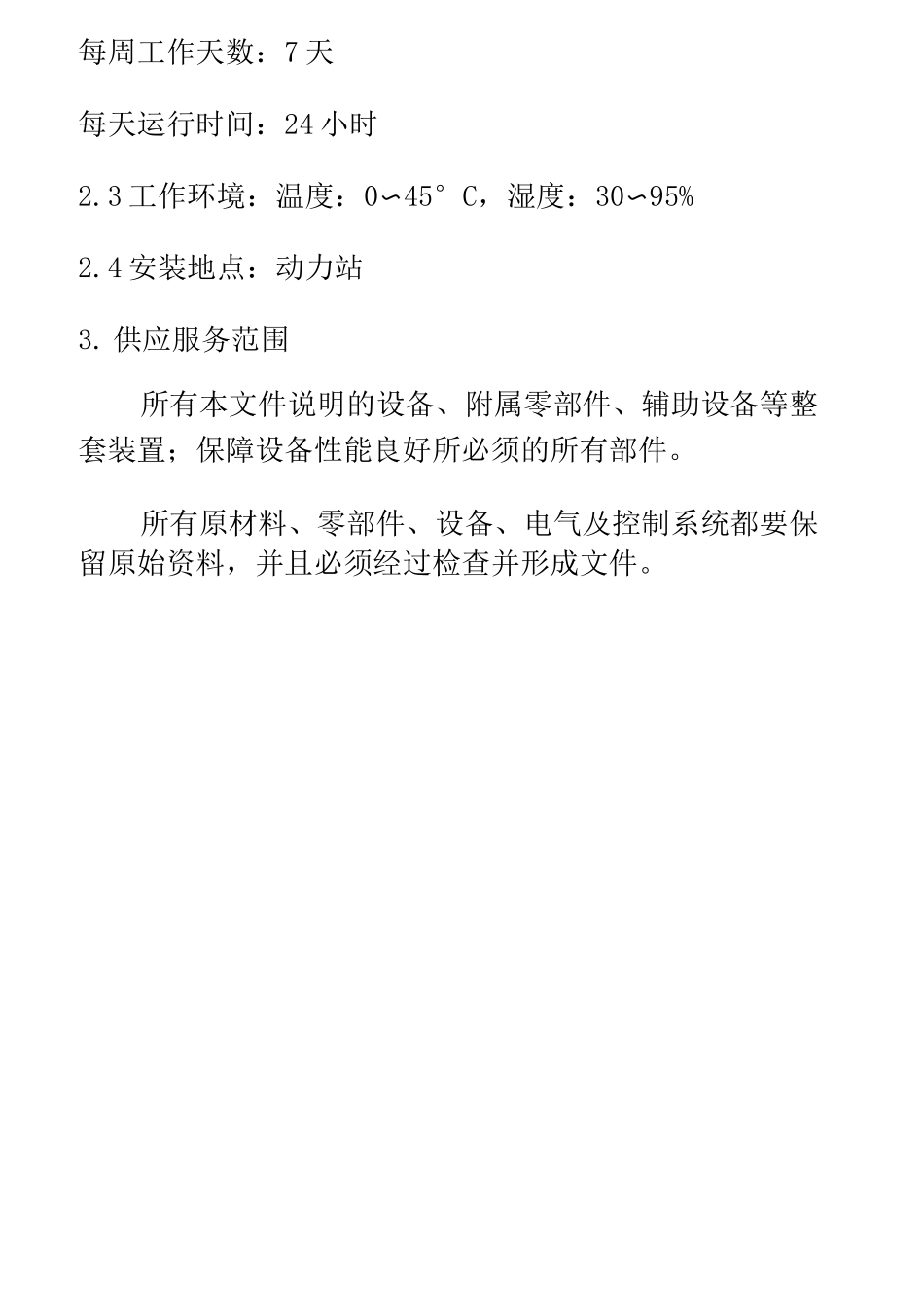

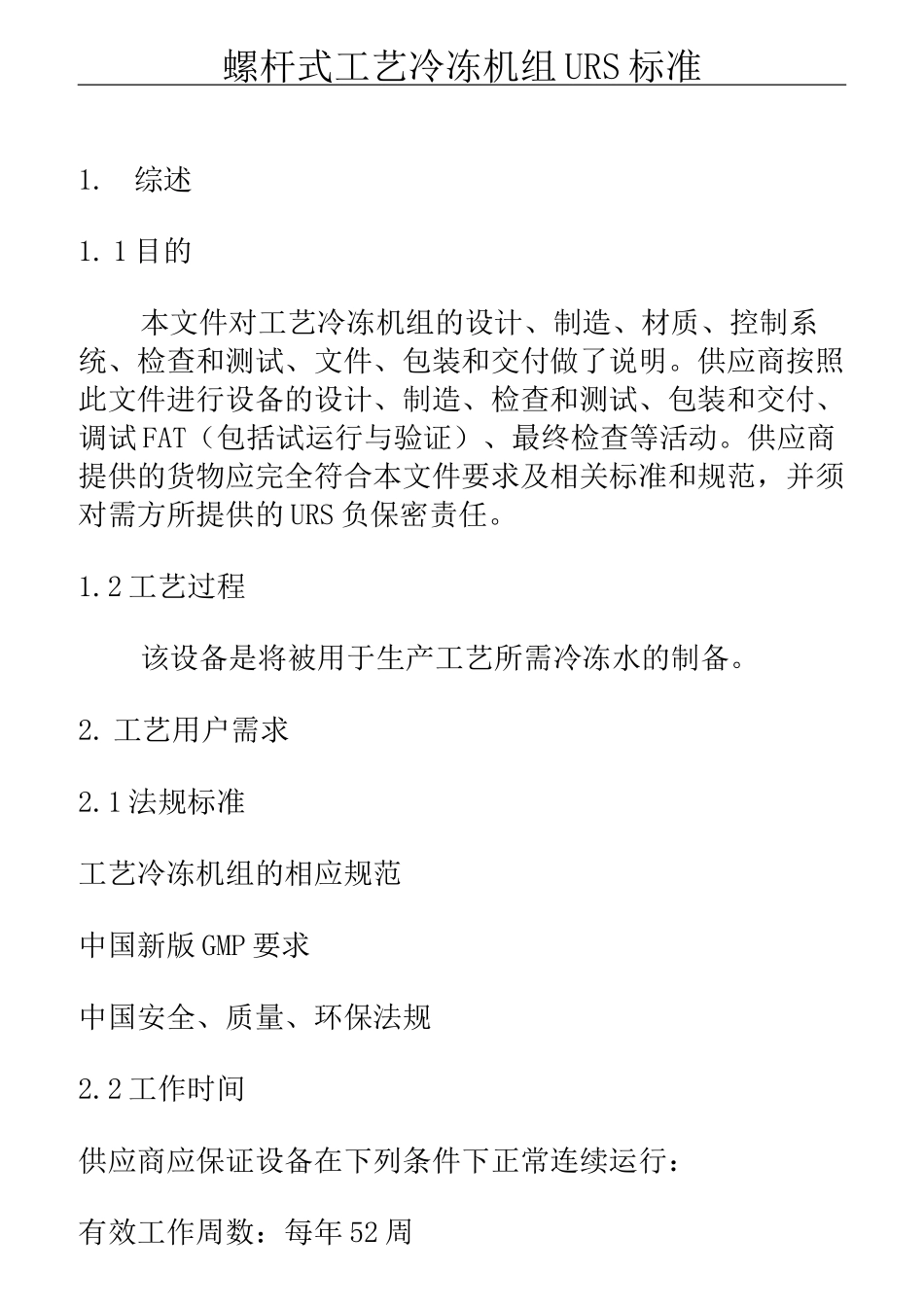

螺杆式工艺冷冻机组 URS 标准1.综述1. 1 目的本文件对工艺冷冻机组的设计、制造、材质、控制系统、检查和测试、文件、包装和交付做了说明。供应商按照此文件进行设备的设计、制造、检查和测试、包装和交付、调试 FAT（包括试运行与验证）、最终检查等活动。供应商提供的货物应完全符合本文件要求及相关标准和规范，并须对需方所提供的 URS 负保密责任。1.2 工艺过程该设备是将被用于生产工艺所需冷冻水的制备。2. 工艺用户需求2.1 法规标准工艺冷冻机组的相应规范中国新版 GMP 要求中国安全、质量、环保法规2.2 工作时间供应商应保证设备在下列条件下正常连续运行：有效工作周数：每年 52 周每周工作天数：7 天每天运行时间：24 小时2.3 工作环境：温度：0〜45°C，湿度：30〜95%2.4 安装地点：动力站3. 供应服务范围所有本文件说明的设备、附属零部件、辅助设备等整套装置；保障设备性能良好所必须的所有部件。所有原材料、零部件、设备、电气及控制系统都要保留原始资料，并且必须经过检查并形成文件。供货商应对其提供的材料、零部件和设备及其可追溯性负全部责任。提供安装调试、验证、试运行所需要的所有配件、仪器和工具。4.技术要求4.1 总则需求编号需求标准URS0101多机头半封双螺杆式；水冷式；必须URS0102冷水机组设计使用寿命不得低于 20 年必须URS0103机组应满足每天工作时间 24 小时，每年连续工作不得少于 6个月必须URS0104机组应包括（但不限于）：压缩机、蒸发器、冷凝器、启动柜、控制柜、冷媒、润滑系统、及保证机组运行的零配件必须URS0105当电压偏差为额定值的±10%时,机组应能正常启动、运行必须URS0106冷水机组:制冷量：?KW（额定制冷量与负荷的偏差：0〜10%）；冷冻水温度：t 进=-5°C,t 出=-10°C；冷却水温度：t 进=30°C,t 出=35C必须4.2 公用系统要求需求编号需求标准URS0201操作面积：？（长）x?（宽）X?（高）单位：m必须URS0202电源要求：AC380V（±10%）、50Hz（±2%）、3 相 5 线制必须4.3 各部件要求需求编号需求标准URS0110压缩机负荷调节范围：*%-*%范围内无级调节必须URS0111压缩机为半封闭螺杆式压缩机，压缩机的阳阴转子采用 5:6必须非对称齿型URS0112轴承选用高精度、高速、重载的进口轴承，压缩机轴承应为瑞典 SKF、德国 FAG 品牌或其他相当品牌在容许工作条件范围运转时，滚动轴承的基本额定寿命不小于 100000 小时必须URS0113机壳材料通常米用灰铸铁材料，转子...
