预应力混凝土管桩锤击法施工工艺工法.

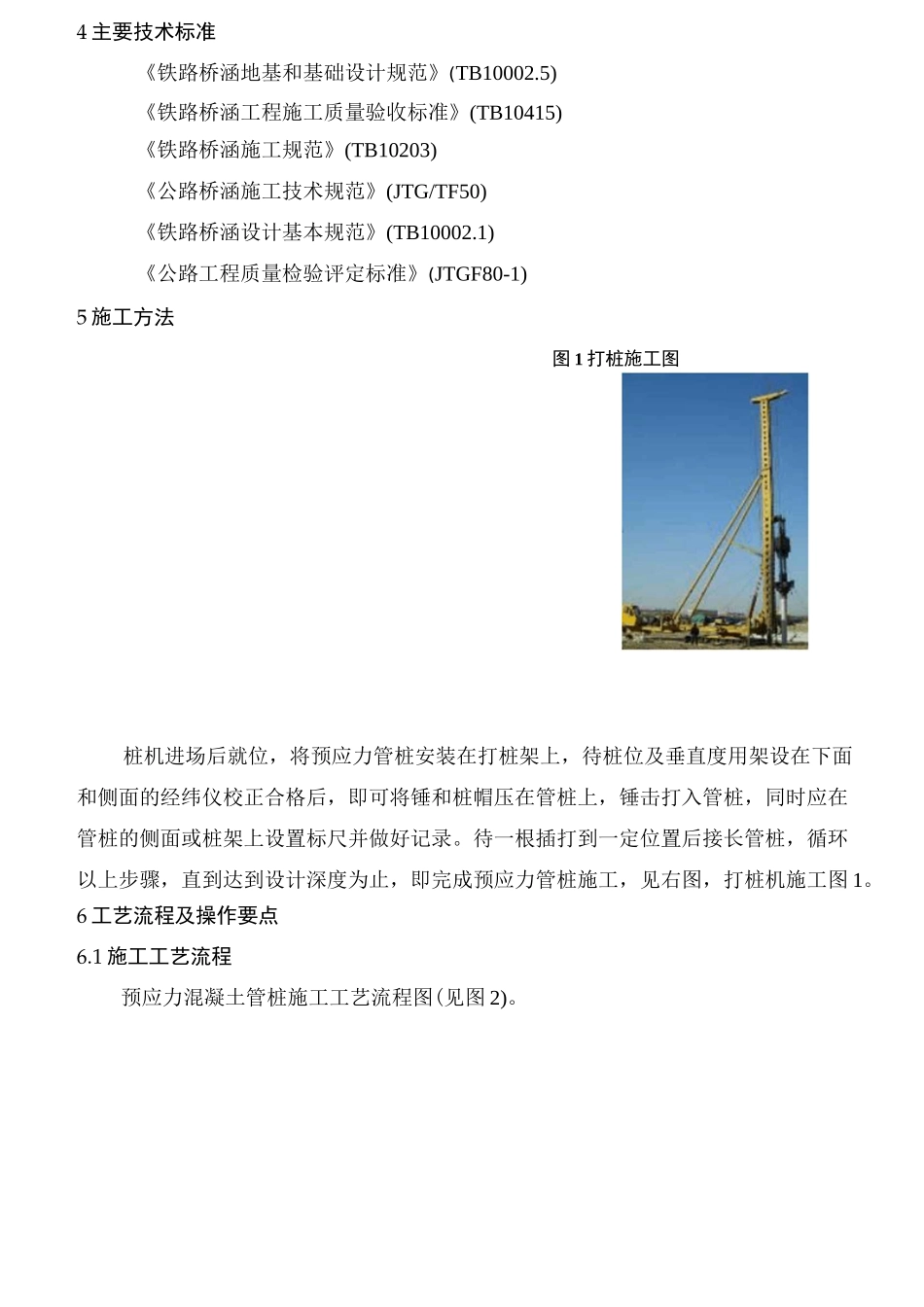

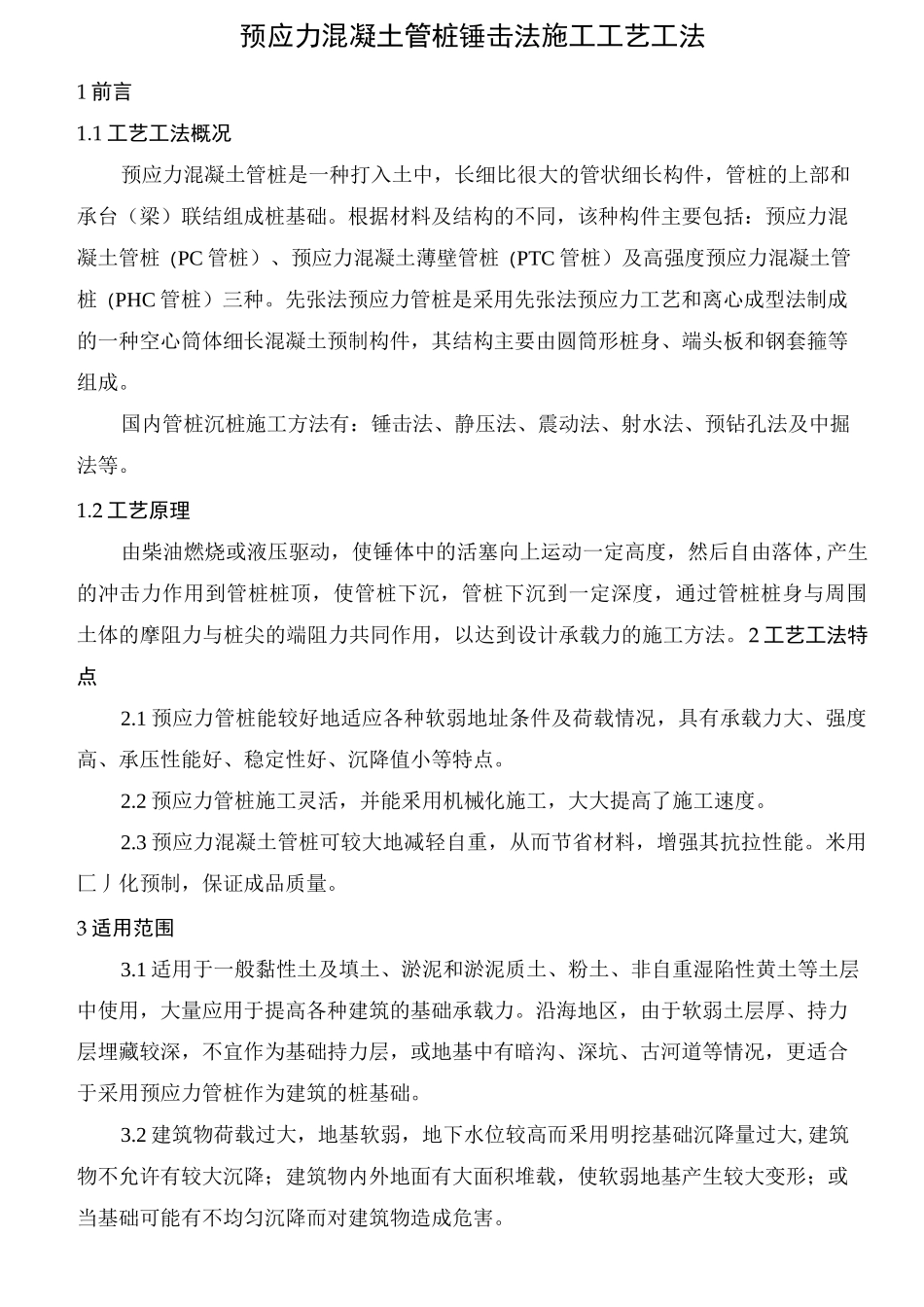

预应力混凝土管桩锤击法施工工艺工法1 前言1.1 工艺工法概况预应力混凝土管桩是一种打入土中，长细比很大的管状细长构件，管桩的上部和承台（梁）联结组成桩基础。根据材料及结构的不同，该种构件主要包括：预应力混凝土管桩（PC 管桩）、预应力混凝土薄壁管桩（PTC 管桩）及高强度预应力混凝土管桩（PHC 管桩）三种。先张法预应力管桩是采用先张法预应力工艺和离心成型法制成的一种空心筒体细长混凝土预制构件，其结构主要由圆筒形桩身、端头板和钢套箍等组成。国内管桩沉桩施工方法有：锤击法、静压法、震动法、射水法、预钻孔法及中掘法等。1.2 工艺原理由柴油燃烧或液压驱动，使锤体中的活塞向上运动一定高度，然后自由落体,产生的冲击力作用到管桩桩顶，使管桩下沉，管桩下沉到一定深度，通过管桩桩身与周围土体的摩阻力与桩尖的端阻力共同作用，以达到设计承载力的施工方法。2 工艺工法特点2.1 预应力管桩能较好地适应各种软弱地址条件及荷载情况，具有承载力大、强度高、承压性能好、稳定性好、沉降值小等特点。2.2 预应力管桩施工灵活，并能釆用机械化施工，大大提高了施工速度。2.3 预应力混凝土管桩可较大地减轻自重，从而节省材料，增强其抗拉性能。米用匚丿化预制，保证成品质量。3 适用范围3.1 适用于一般黏性土及填土、淤泥和淤泥质土、粉土、非自重湿陷性黄土等土层中使用，大量应用于提高各种建筑的基础承载力。沿海地区，由于软弱土层厚、持力层埋藏较深，不宜作为基础持力层，或地基中有暗沟、深坑、古河道等情况，更适合于采用预应力管桩作为建筑的桩基础。3.2 建筑物荷载过大，地基软弱，地下水位较高而釆用明挖基础沉降量过大,建筑物不允许有较大沉降；建筑物内外地面有大面积堆载，使软弱地基产生较大变形；或当基础可能有不均匀沉降而对建筑物造成危害。4 主要技术标准《铁路桥涵地基和基础设计规范》(TB10002.5)《铁路桥涵工程施工质量验收标准》(TB10415)《铁路桥涵施工规范》(TB10203)《公路桥涵施工技术规范》(JTG/TF50)《铁路桥涵设计基本规范》(TB10002.1)《公路工程质量检验评定标准》(JTGF80-1)5 施工方法桩机进场后就位，将预应力管桩安装在打桩架上，待桩位及垂直度用架设在下面和侧面的经纬仪校正合格后，即可将锤和桩帽压在管桩上，锤击打入管桩，同时应在管桩的侧面或桩架上设置标尺并做好记录。待一根插打到一定位置后接长管桩，循环以上步骤，直到达到设计深度为止，即完成预应力管桩施工，...
