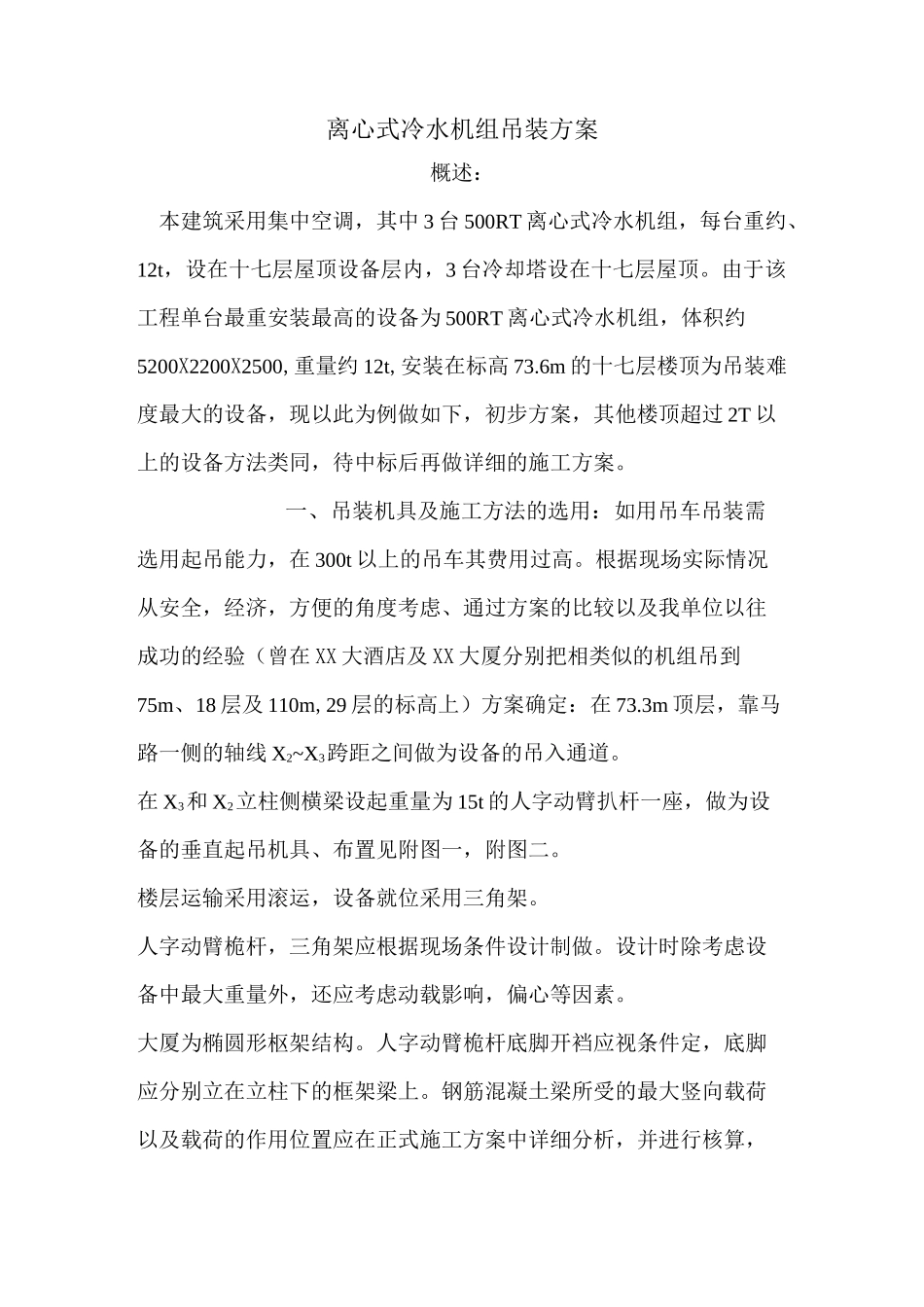

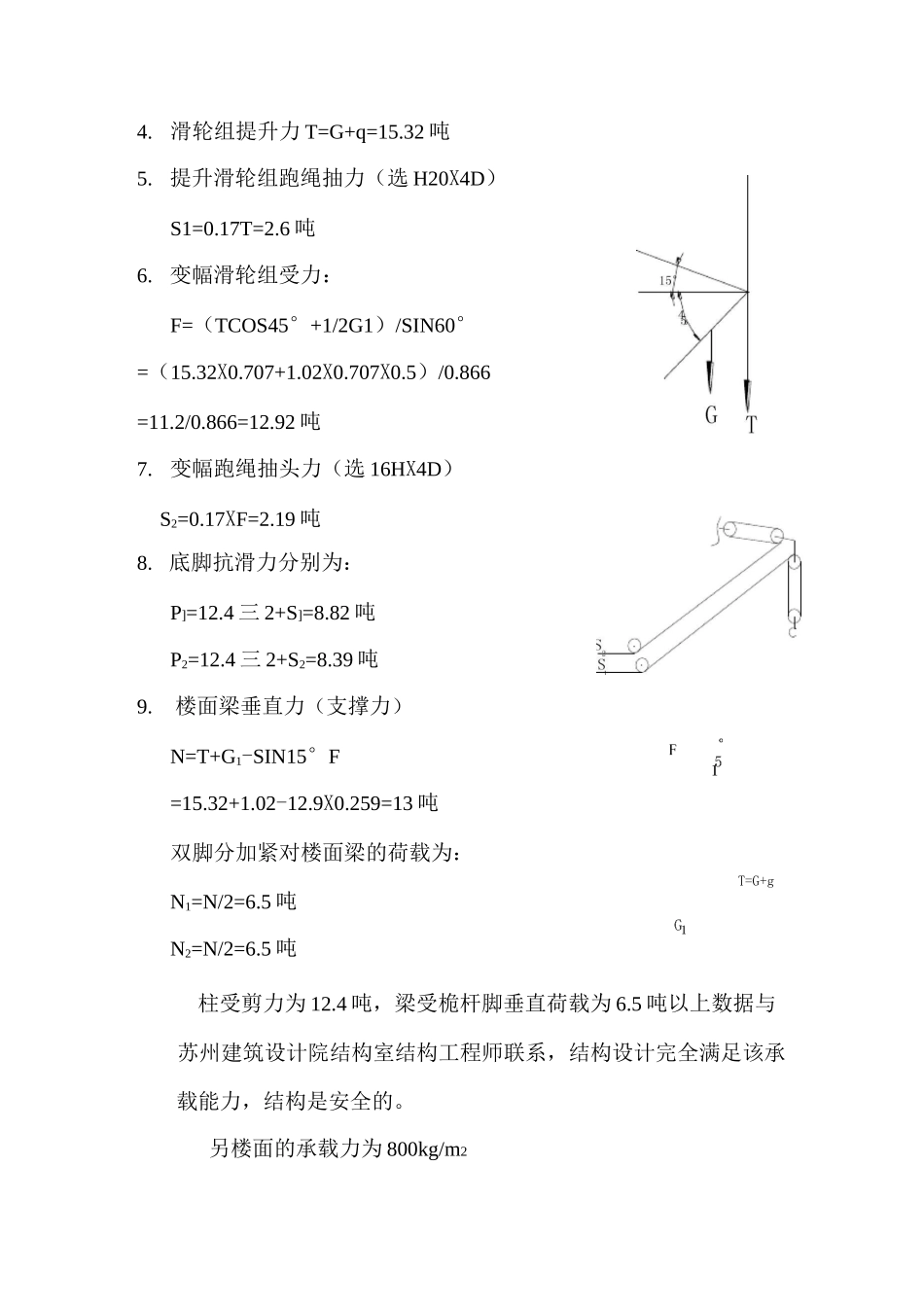

离心式冷水机组吊装方案概述：本建筑采用集中空调，其中 3 台 500RT 离心式冷水机组，每台重约、12t，设在十七层屋顶设备层内，3 台冷却塔设在十七层屋顶。由于该工程单台最重安装最高的设备为 500RT 离心式冷水机组，体积约5200X2200X2500,重量约 12t,安装在标高 73.6m 的十七层楼顶为吊装难度最大的设备，现以此为例做如下，初步方案，其他楼顶超过 2T 以上的设备方法类同，待中标后再做详细的施工方案。一、吊装机具及施工方法的选用：如用吊车吊装需选用起吊能力，在 300t 以上的吊车其费用过高。根据现场实际情况从安全，经济，方便的角度考虑、通过方案的比较以及我单位以往成功的经验（曾在 XX 大酒店及 XX 大厦分别把相类似的机组吊到75m、18 层及 110m,29 层的标高上）方案确定：在 73.3m 顶层，靠马路一侧的轴线 X2~X3跨距之间做为设备的吊入通道。在 X3和 X2立柱侧横梁设起重量为 15t 的人字动臂扒杆一座，做为设备的垂直起吊机具、布置见附图一，附图二。楼层运输采用滚运，设备就位采用三角架。人字动臂桅杆，三角架应根据现场条件设计制做。设计时除考虑设备中最大重量外，还应考虑动载影响，偏心等因素。大厦为椭圆形枢架结构。人字动臂桅杆底脚开裆应视条件定，底脚应分别立在立柱下的框架梁上。钢筋混凝土梁所受的最大竖向载荷以及载荷的作用位置应在正式施工方案中详细分析，并进行核算，核算结果报设计院校核，若超负荷，对大梁处应采取相应的加固措施。设备在楼层运输，要考虑楼板单位面积上的允许荷载。吊钩下方应清理场地，面积不得小于 4X12m2。楼体在外侧有碍吊装的安全网，脚手架等障碍物应作必要的拆除。二、起吊过程中的受力计算采用©273X6.5mm 无缝钢管做成三角形结构的动臂桅杆，底脚成回转铰联。7.2m按 45°变幅时提升状态，到达提升高度后变幅到期 80°降落，取最不利状态，45。时进行受力分析计算：1•桅杆自重：GI=K]K2G0=1.1X1.2X18X0.0437=1.02 吨2.吊物重量：G=K]K2Q=1.1X1.2X12=14.52 吨3.吊索具重量：q=0.8 吨4.滑轮组提升力 T=G+q=15.32 吨5. 提升滑轮组跑绳抽力（选 H20X4D）S1=0.17T=2.6 吨6. 变幅滑轮组受力：F=（TCOS45°+1/2G1）/SIN60°=（15.32X0.707+1.02X0.707X0.5）/0.866=11.2/0.866=12.92 吨7.变幅跑绳抽头力（选 16HX4D）S2=0.17XF=2.19 吨8. 底脚抗滑力分别为：P]=12.4 三 2+S]=8.82 吨P2=12.4 三 2+S2=8.39 吨9.楼面梁垂直力（支撑力...
