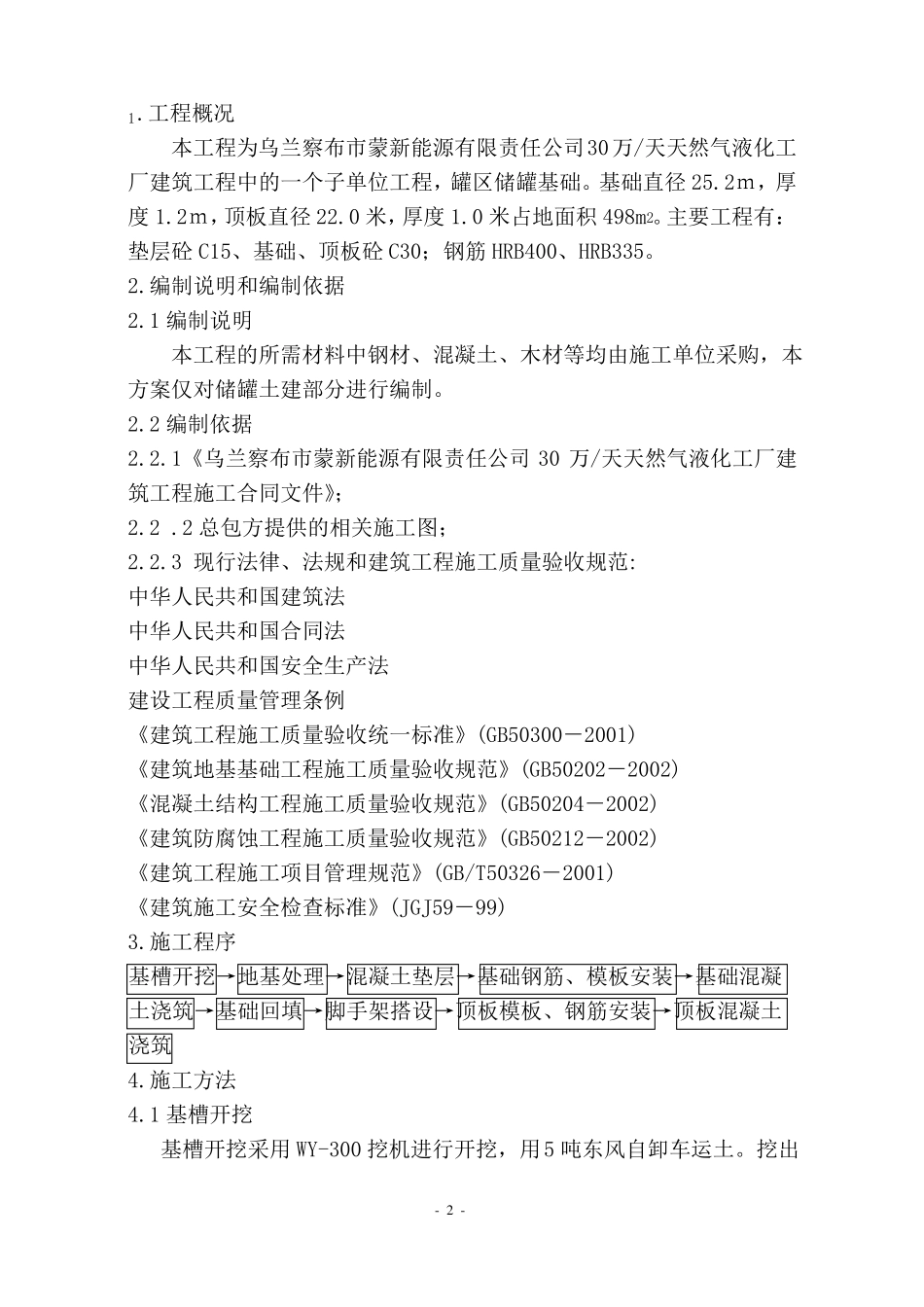

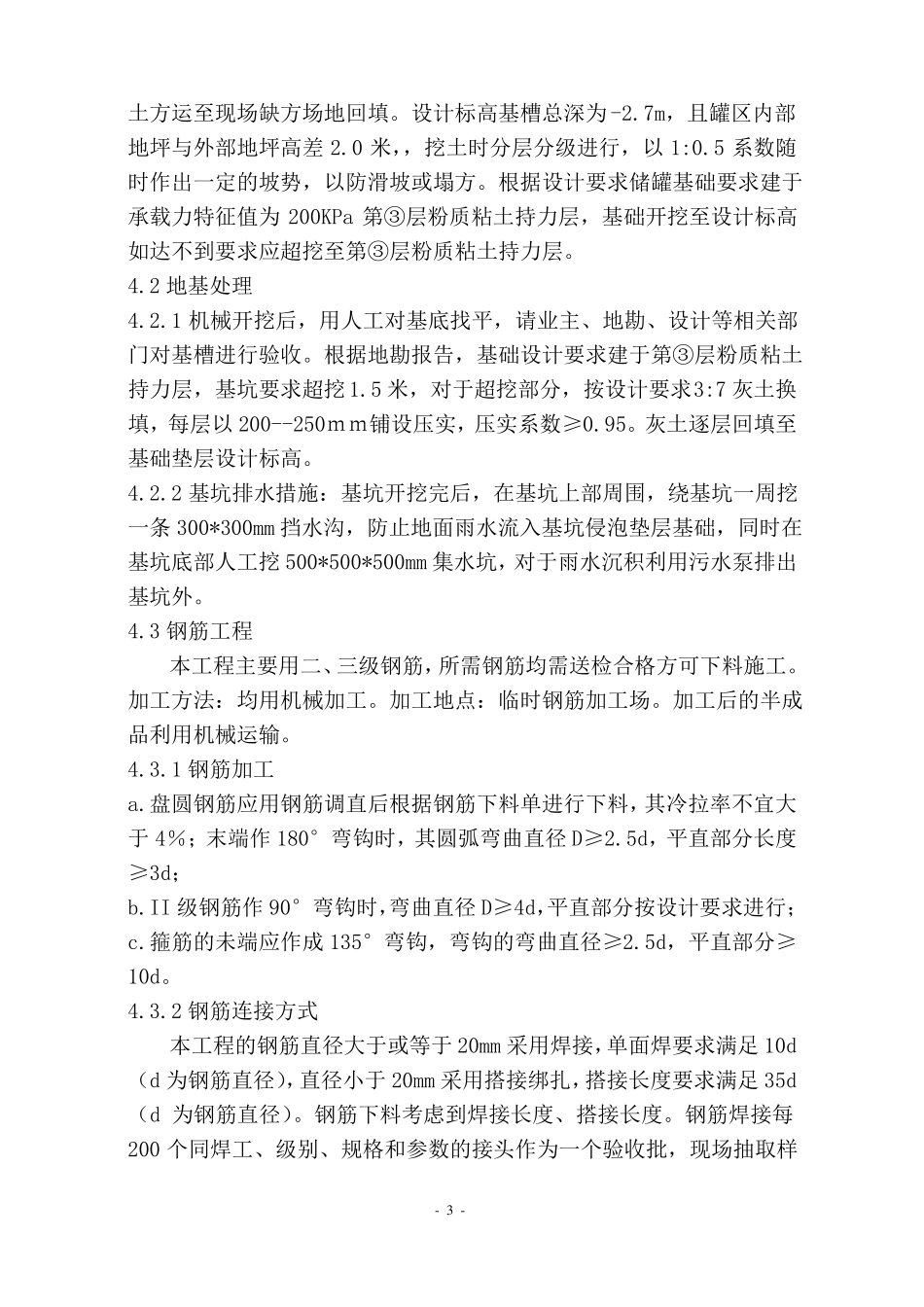

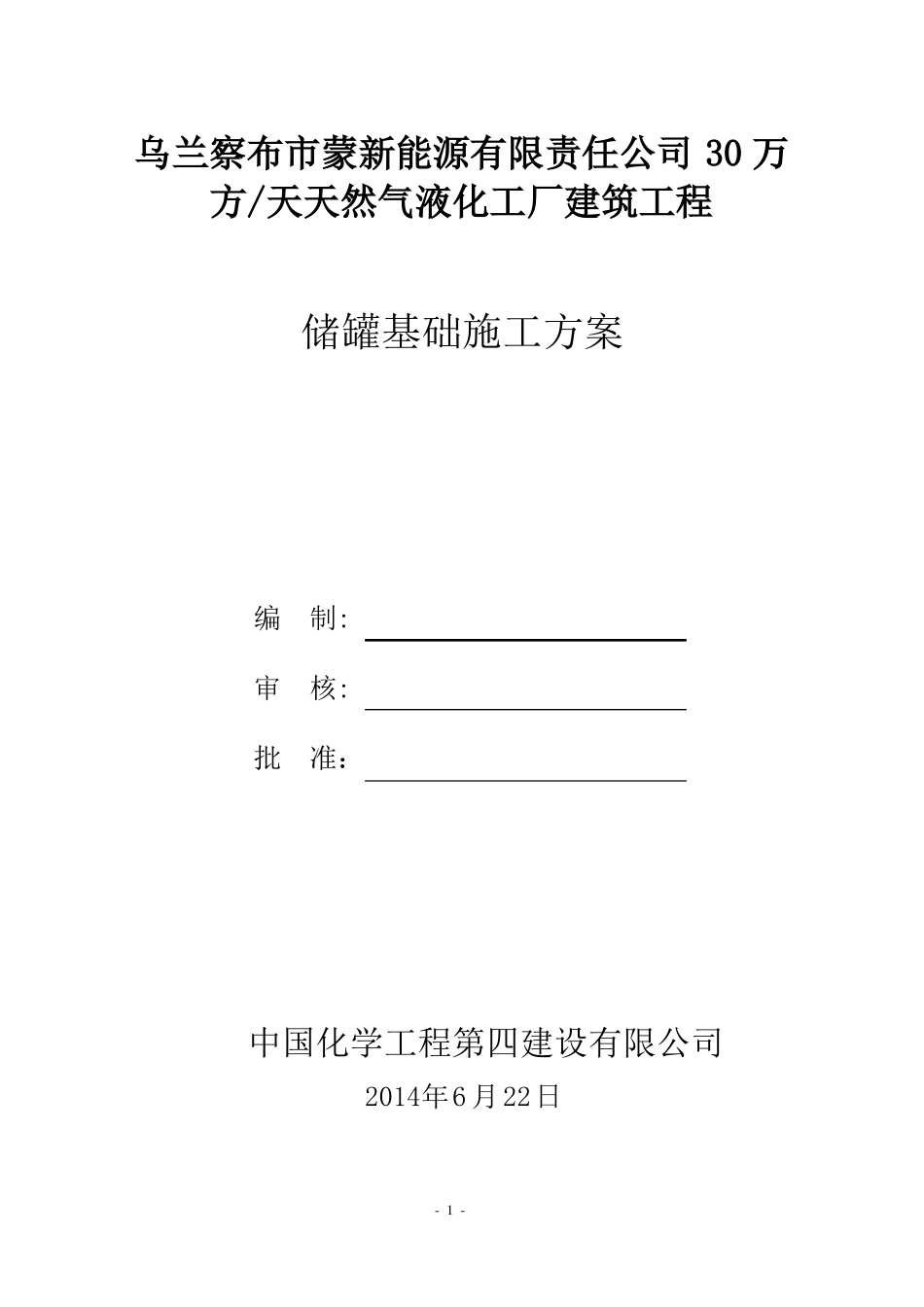

乌兰察布市蒙新能源有限责任公司 30 万方/天天然气液化工厂建筑工程储罐基础施工方案编制:审核:批准：中国化学工程第四建设有限公司2014年6 月22日- 1 -1.工程概况本工程为乌兰察布市蒙新能源有限责任公司30万/天天然气液化工厂建筑工程中的一个子单位工程，罐区储罐基础。基础直径 25.2ｍ，厚度 1.2ｍ，顶板直径 22.0 米，厚度 1.0 米占地面积 498m2。主要工程有：垫层砼 C15、基础、顶板砼 C30；钢筋 HRB400、HRB335。2.编制说明和编制依据2.1 编制说明本工程的所需材料中钢材、混凝土、木材等均由施工单位采购，本方案仅对储罐土建部分进行编制。2.2 编制依据2.2.1《乌兰察布市蒙新能源有限责任公司 30 万/天天然气液化工厂建筑工程施工合同文件》；2.2 .2 总包方提供的相关施工图；2.2.3 现行法律、法规和建筑工程施工质量验收规范:中华人民共和国建筑法中华人民共和国合同法中华人民共和国安全生产法建设工程质量管理条例《建筑工程施工质量验收统一标准》(GB50300－2001)《建筑地基基础工程施工质量验收规范》(GB50202－2002)《混凝土结构工程施工质量验收规范》(GB50204－2002)《建筑防腐蚀工程施工质量验收规范》(GB50212－2002)《建筑工程施工项目管理规范》(GB/T50326－2001)《建筑施工安全检查标准》(JGJ59－99)3.施工程序基槽开挖→地基处理→混凝土垫层→基础钢筋、模板安装→基础混凝土浇筑→基础回填→脚手架搭设→顶板模板、钢筋安装→顶板混凝土浇筑4.施工方法4.1 基槽开挖基槽开挖采用 WY-300 挖机进行开挖，用5 吨东风自卸车运土。挖出- 2 -土方运至现场缺方场地回填。设计标高基槽总深为 -2.7m，且罐区内部地坪与外部地坪高差 2.0 米，，挖土时分层分级进行，以 1:0.5 系数随时作出一定的坡势，以防滑坡或塌方。根据设计要求储罐基础要求建于承载力特征值为 200KPa 第③层粉质粘土持力层，基础开挖至设计标高如达不到要求应超挖至第③层粉质粘土持力层。4.2 地基处理4.2.1 机械开挖后，用人工对基底找平，请业主、地勘、设计等相关部门对基槽进行验收。根据地勘报告，基础设计要求建于第③层粉质粘土持力层，基坑要求超挖 1.5 米，对于超挖部分，按设计要求3:7 灰土换填，每层以 200--250ｍｍ铺设压实，压实系数≥0.95。灰土逐层回填至基础垫层设计标高。4.2.2 基坑排水措施：基坑开挖完后，在基坑上部周围，绕基坑一周挖一条 300*300mm 挡水沟，防止地面雨水流入基坑侵泡垫层基...
