太阳能热水工程设计方案

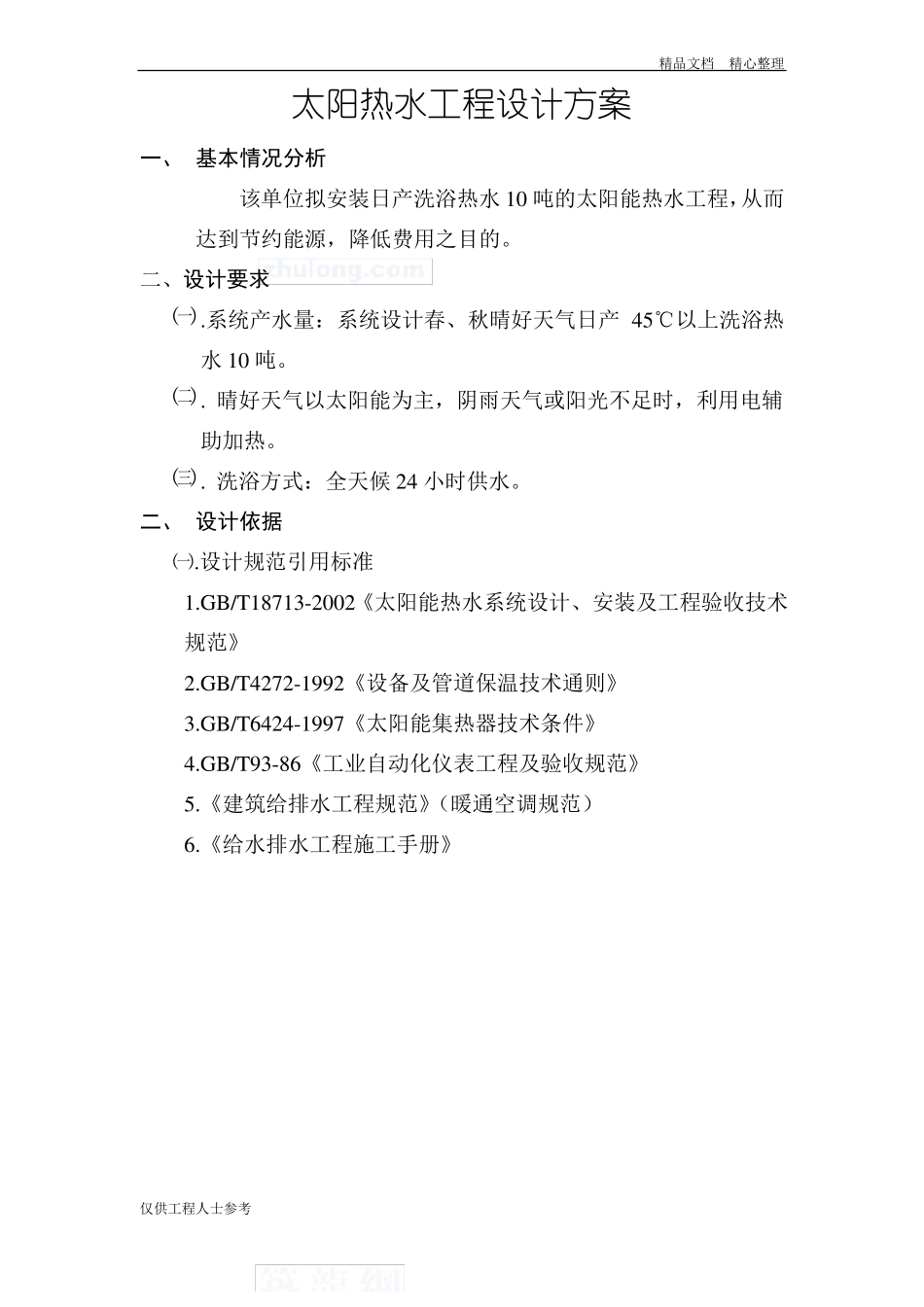

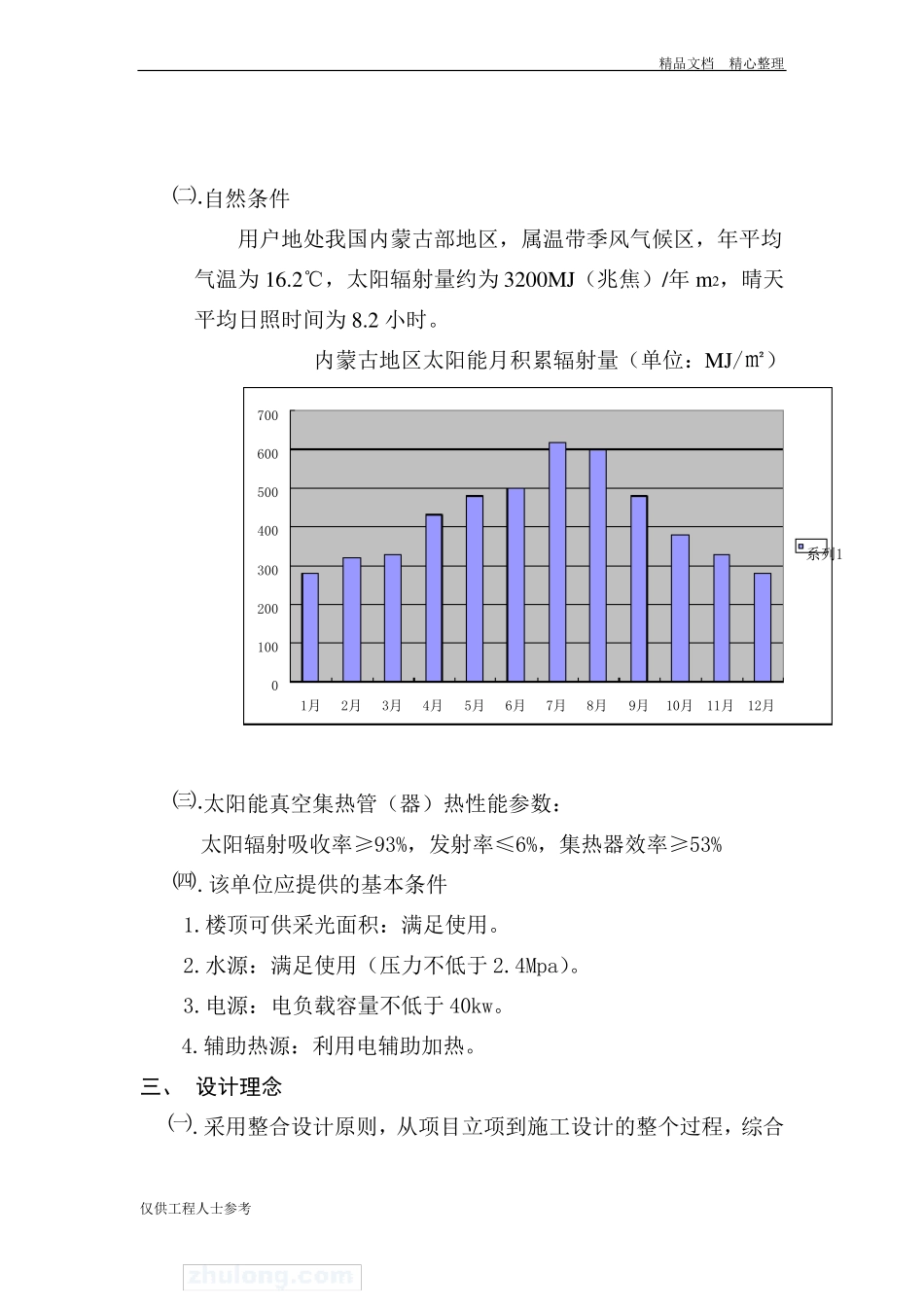

精品文档精心整理太阳热水工程设计方案一、 基本情况分析该单位拟安装日产洗浴热水 10 吨的太阳能热水工程，从而达到节约能源，降低费用之目的。二、设计要求㈠.系统产水量：系统设计春、秋晴好天气日产 45℃以上洗浴热水 10 吨。㈡. 晴好天气以太阳能为主，阴雨天气或阳光不足时，利用电辅助加热。㈢. 洗浴方式：全天候 24 小时供水。二、 设计依据㈠.设计规范引用标准1.GB/T18713-2002《太阳能热水系统设计、安装及工程验收技术规范》2.GB/T4272-1992《设备及管道保温技术通则》3.GB/T6424-1997《太阳能集热器技术条件》4.GB/T93-86《工业自动化仪表工程及验收规范》5.《建筑给排水工程规范》（暖通空调规范）6.《给水排水工程施工手册》仅供工程人士参考精品文档精心整理㈡.自然条件用户地处我国内蒙古部地区，属温带季风气候区，年平均气温为 16.2℃，太阳辐射量约为 3200MJ（兆焦）/年 m2，晴天平均日照时间为 8.2 小时。内蒙古地区太阳能月积累辐射量（单位：MJ/㎡）700600500400系列130020010001月2月3月4月5月6月7月8月9月10月11月12月㈢.太阳能真空集热管（器）热性能参数：太阳辐射吸收率≥93%，发射率≤6%，集热器效率≥53%㈣.该单位应提供的基本条件1.楼顶可供采光面积：满足使用。2.水源：满足使用（压力不低于 2.4Mpa）。3.电源：电负载容量不低于 40kw。4.辅助热源：利用电辅助加热。三、 设计理念㈠.采用整合设计原则，从项目立项到施工设计的整个过程，综合仅供工程人士参考精品文档精心整理考虑用户的建筑物、使用工况、集热器规格及性能参数、系统配置及运行方式、使用和维修、节能与安全、经济效益等因素，均应符合工程系统的设计原则。㈡.力求使太阳能与常规能源最佳组合，充分利用太阳能，最大限度降低常规能源消耗量，从而达到节约费用开支之目的。㈢.系统设计的先进行、安全性、可靠性、耐久性等综合考虑。㈣.较好的经济效益和社会效益，为客户在环保、节能、文明用水、洗浴档次等方面提供一套可靠的硬件设施。五、系统设计太阳能热水工程主要有集热器、储热水箱、辅助热源、循环管道、自动控制、五部分组成。㈠.集热器1.热负荷：需用热水量 10000kgQ=10000kg×(45℃-15℃)×4.187=1256MJ2.集热面积：太阳能热水系统的产水量与太阳辐射强度和日照时间密切相关，一年四季变化很大。因此本方案按年平均辐射进行设计。据资料查得本地日平均太阳辐射量为 17MJ/m2。太阳能热水系统集热效率为 56%，则集热...
