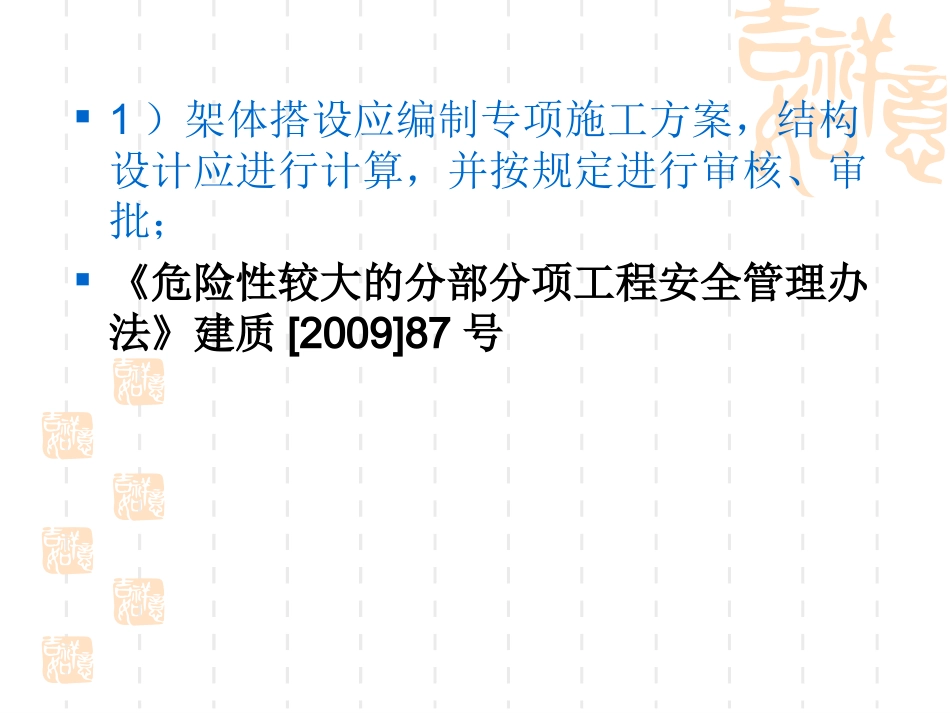

7.承插型盘扣式钢管脚手架承插型盘扣式钢管脚手架检查评定应符合现行行业标准《建筑施工承插型盘扣式钢管支架安全技术规范》JGJ231的规定。承插型盘扣式钢管脚手架检查评定保证项目包括：施工方案、架体基础、架体稳定、杆件设置、脚手板、交底与验收。一般项目包括：架体防护、杆件连接、构配件材质、通道。标题1）架体搭设应编制专项施工方案，结构设计应进行计算，并按规定进行审核、审批；《危险性较大的分部分项工程安全管理办法》建质[2009]87号2）当架体搭设超过规范允许高度时，应组织专家对专项施工方案进行论证。（一）搭设高度50m及以上落地式钢管脚手架工程。（二）提升高度150m及以上附着式整体和分片提升脚手架工程。（三）架体高度20m及以上悬挑式脚手架工程。专项方案编制应当包括以下内容：（一）工程概况：危险性较大的分部分项工程概况、施工平面布置、施工要求和技术保证条件。（二）编制依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。（三）施工计划：包括施工进度计划、材料与设备计划。（四）施工工艺技术：技术参数、工艺流程、施工方法、检查验收等。（五）施工安全保证措施：组织保障、技术措施、应急预案、监测监控等。（六）劳动力计划：专职安全生产管理人员、特种作业人员等。（七）计算书及相关图纸。第九条超过一定规模的危险性较大的分部分项工程专项方案应当由施工单位组织召开专家论证会。实行施工总承包的，由施工总承包单位组织召开专家论证会。下列人员应当参加专家论证会：（一）专家组成员；（二）建设单位项目负责人或技术负责人；（三）监理单位项目总监理工程师及相关人员；（四）施工单位分管安全的负责人、技术负责人、项目负责人、项目技术负责人、专项方案编制人员、项目专职安全生产管理人员；（五）勘察、设计单位项目技术负责人及相关人员。第十二条施工单位应当根据论证报告修改完善专项方案，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。实行施工总承包的，应当由施工总承包单位、相关专业承包单位技术负责人签字。第十三条专项方案经论证后需做重大修改的，施工单位应当按照论证报告修改，并重新组织专家进行论证。第十四条施工单位应当严格按照专项方案组织施工，不得擅自修改、调整专项方案。如因设计、结构、外部环境等因素发生变化确需修改的，修改后的专项方案应当按本办法第八条重新审核。对于超过一定规模的危险性较大工程的专项方案，施工单位应当重新组织专家进行论证。第十五条专项方案实施前，编制人员或项目技术负责人应当向现场管理人员和作业人员进行安全技术交底。7.2、架体基础地基与基础模板支架与脚手架基础应按专项方案进行施工，并应按基础承载力要求验算；土层地基上的立杆应采用可调底座和垫板，垫板的长度不宜少于2跨；当地基高差较大时，可利用立杆0.5m节点位差配合可调底座进行调整（图7.3.3）3架体稳定1）架体与建筑结构拉结应符合规范要求，并应从架体底层第一步水平杆处开始设置连墙件，当该处设置有困难时应采取其它可靠措施固定；2）架体拉结点应牢固可靠；3）连墙件应采用刚性杆件；4）架体竖向斜杆、剪刀撑的设置应符合规范要求；5）竖向斜杆的两端应固定在纵、横向水平杆与立杆汇交的盘扣节点处；6）斜杆及剪刀撑应沿脚手架高度连续设置，角度应符合规范要求。连墙件的设置应符合下列规定：1、连墙件必须采用可承受拉压荷载的刚性杆件，连墙件与脚手架立面及墙体应保持垂直，同一层连墙件在同一平面，水平间距不应大于3跨，与主体结构外侧面距离不宜大于300mm;2、连墙件应设置在水平杆的盘扣节点旁，连接点至盘扣节点距离不应大于300mm;采用钢管扣件作连墙杆时，连墙件应采用直角扣件与立杆连接；3、当脚手架下部暂不能搭设连墙件时，宜外扩搭设多排脚手架并设置斜杆形成外侧斜面状附加梯形架，待上部连墙件搭设后方可拆除附加梯形架。双排脚手架的斜杆或剪刀撑设置应符合下列要求：沿架体外侧纵向每5跨每层应设置一根竖向斜杆（图6.2.3-1）或每5跨间应设...
